Номер в госреестре | 80235-20 |
Наименование СИ | Трансформаторы напряжения |
Обозначение типа СИ | JDZXR22-35C |
Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 8 лет |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Трансформаторы напряжения JDZXR22-35C (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы с тремя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

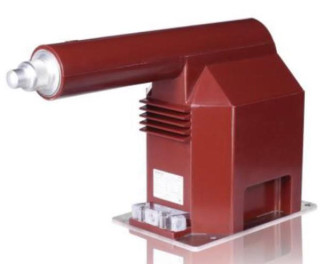

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальное напряжения первичной обмотки, кВ | 35/V3 |
Значения номинальных напряжений вторичных обмоток, В - основных | 100/V3 |
- дополнительной | 100/3 |
Класс точности вторичных обмоток ГОСТ 1983-2015 - основных | 0,2/0,5 |
- дополнительной | 3P |
Номинальные мощности вторичных обмоток, В - А - основных | 10/10 |
- дополнительной | 50 |
Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры трансформатора, мм, не более - Высота | 414 |
- Ширина | 255 |
- Глубина | 633 |
Масса трансформатора, кг, не более | 65 |
Условия эксплуатации: - температура окружающей среды, оС | от -25 до +40 |
Средний срок службы, лет, не менее | 30 |
Средняя наработка на отказ, ч, не менее | 262800 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Трансформатор напряжения (зав. №№ 202822003, 202842003, 202852003, 202862003, 202872003, 400212004) | JDZXR22-35C | 6 шт. |
Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения лабораторный измерительный НЛЛ -35, регистрационный номер № 5811-00;
- прибор сравнения КНТ -05, регистрационный № 37854-08;
- магазин нагрузок МР 3025, регистрационный № 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR22-35C
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в
диапазоне от 0,1/л/3 до 750/л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
