Трансформаторы тока LZZBJ9-12/185h/2, 80236-20

80236-20
Трансформаторы тока LZZBJ9-12/185h/2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 80236-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ LZZBJ9-12/185h/2
Изготовитель ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Год регистрации 2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока LZZBJ9-12/185h/2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из магнитопровода с несколькими вторичными обмотками, которые залиты эпоксидной смолой.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.

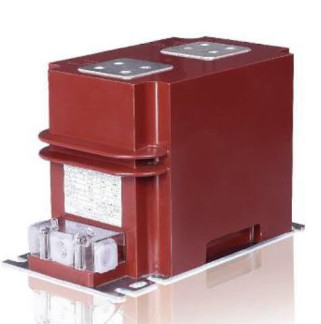

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальный первичный ток, А

-    для зав.№ 121542003, 121522003, 121532003, 121282003, 121322003, 121312003, 121302003, 121332003, 121292003, 121492003, 121502003, 121512003, 121462003, 121472003, 121482003

-    для зав.№ 121392003, 121422003, 121372003, 121432003, 121452003, 121342003, 121362003, 121382003, 121352003, 121402003, 121442003, 121412003

1600

400

Номинальный вторичный ток, А

5

Номинальная частота переменного тока, Гц

50

Класс точности обмоток для измерений и учета ГОСТ 7746-2015

-    для зав.№ 121282003, 121322003, 121312003, 121302003, 121332003, 121292003, 121392003, 121422003, 121372003, 121432003, 121452003, 121342003, 121362003, 121382003, 121352003, 121402003, 121442003, 121412003, 121492003, 121502003, 121512003, 121462003, 121472003, 121482003

-    для зав.№ 121542003, 121522003, 121532003

0,5S/0,5

0,5

Класс точности обмотки для защиты ГОСТ 7746-2015

-    для зав.№ 121482003, 121472003, 121462003, 121512003, 121502003, 121492003, 121412003, 121442003, 121402003, 121352003, 121382003, 121362003, 121342003, 121452003, 121432003, 121372003, 121422003, 121392003, 121532003,121522003, 121542003

-    для зав.№ 121292003, 121332003, 121302003, 121312003, 121322003, 121282003

10P

10P/10P

Номинальная вторичная нагрузка, В - А

-    для зав.№ 121532003, 121522003, 121542003

-    для зав.№ 121482003, 121472003, 121462003, 121512003, 121502003, 121492003, 121412003, 121442003, 121402003, 121352003, 121382003, 121362003, 121342003, 121452003, 121432003, 121372003, 121422003, 121392003

-    для зав.№ 121292003, 121332003, 121302003, 121312003, 121322003, 121282003

5/5

3/5/5

3/5/5/5

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более

10

Номинальная предельная кратность вторичной обмотки для защиты, не менее

-    для зав.№ 121542003, 121522003, 121532003, 121282003, 121322003, 121312003, 121302003, 121332003, 121292003, 121492003, 121502003, 121512003, 121462003, 121472003, 121482003

-    для зав.№ 121392003, 121422003, 121372003, 121432003, 121452003, 121342003, 121362003, 121382003, 121352003, 121402003, 121442003, 121412003

20

30

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более - Высота

220

- Ширина

184

- Глубина

336

Масса трансформатора, кг, не более

42

Условия эксплуатации:

- температура окружающей среды, оС

от -25 до +40

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

262800

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (зав. 121302003, 121312003, 121342003, 121352003, 121382003, 121392003, 121422003, 121432003, 121462003, 121472003, 121502003, 121512003, 121542003)

№№ 121282003, 121292003, 121322003, 121332003, 121362003, 121372003, 121402003, 121412003, 121442003, 121452003, 121482003, 121492003, 121522003, 121532003,

LZZBJ9-12/185h/2

27 шт.

Паспорт

-

27 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;

-    прибор сравнения КНТ-05, регистрационный № 37854-08;

-    магазин нагрузок МР 3027, регистрационный № 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус трансформатора или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9-12/185h/2

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

80236-20
Номер в ГРСИ РФ:
80236-20
Производитель / заявитель:
ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Год регистрации:
2020
