Государственный реестр средств измерений

Трансформаторы тока LZZBJ9-36/250W3b, 80237-20

80237-20
Трансформаторы тока LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 80237-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ LZZBJ9-36/250W3b
Изготовитель ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Год регистрации 2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из магнитопровода с двумя или пятью вторичными обмотками, которые залиты эпоксидной смолой.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.

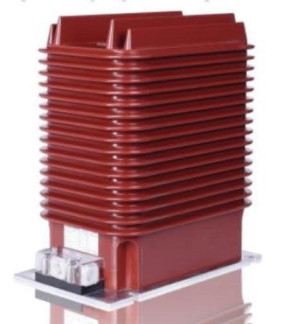

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальный первичный ток, А

-    для зав№ 114022003, 114012003, 114042003, 114032003, 114062003, 114052003

-    длязав.№ 113982003, 114002003, 113992003

300 и 600 300

Номинальный вторичный ток, А

5

Номинальная частота переменного тока, Гц

50

Класс точности обмоток для измерений и учета ГОСТ 7746-2015

-    для зав№ 114022003, 114012003, 114042003, 114032003, 114062003, 114052003

-    для зав.№ 113982003, 114002003, 113992003

0,2S/0,5

0,5

Класс точности обмотки для защиты ГОСТ 7746-2015

-    для зав№ 114022003, 114012003, 114042003, 114032003, 114062003, 114052003

-    длязав.№ 113982003, 114002003, 113992003

10P/10P/10P

10P

Номинальная вторичная нагрузка, В - А

-    для зав№ 114022003, 114012003, 114042003, 114032003, 114062003, 114052003

-    для зав.№ 113982003, 114002003, 113992003

5/5/15/15/5

5/5

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более

10

Номинальная предельная кратность вторичной обмотки для защиты, не менее

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более - Высота

470

- Ширина

248

- Глубина

418

Масса трансформатора, кг, не более

80

Условия эксплуатации:

- температура окружающей среды, оС

от -25 до +40

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

262800

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (зав. №№ 113982003, 113992003,

LZZBJ9 -36/25 0W3b

9 шт.

114002003, 114012003, 114022003, 114032003, 114042003, 114052003, 114062003)

Паспорт

-

9 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;

-    прибор сравнения КНТ -05, регистрационный № 37854-08;

-    магазин нагрузок МР 3027, регистрационный № 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус трансформатора или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9-36/250W3b

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
