| Номер в госреестре | 80239-20 |
| Наименование СИ | Модули |
| Обозначение типа СИ | AI, AI-DI/DQ, AQ |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули AI, AI-DI/DQ, AQ (далее по тексту - модули) предназначены для измерений аналоговых входных сигналов напряжения и силы постоянного тока, электрического сопротивления постоянного тока от первичных измерительных преобразователей и сигналов от термопар и термопреобразователей сопротивления и воспроизведения силы постоянного тока.
Принцип работы модулей заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов силы и напряжения постоянного тока, а также электрического сопротивления постоянного тока при помощи встроенного микроконтроллера.
Модули состоят из платы с микроконтроллером, установленной в унифицированный пластиковый корпус.
Полные наименования модулей и обозначения модификаций им соответствующие приведены в таблице 1. Модули отличаются количеством измерительных каналов (ИК) и измеряемыми величинами.
Таблица 1 - Обозначение
| Наименование модуля | Обозначение модификации | Количество ИК, шт. |
| AI-DI/DQ16x24VDC HART HA | 6DL1133 -6EWxx-xxxx | 16 |
| AI 16xTC/8xRTD 2-/3-/4-wire HA | 6DL1134-6JHxx-xxxx | 8 для термопреобразователей сопротивлений или 16 для термопар |
| AQ 8xI HART HA | 6DL1135 -6TFxx-xxxx | 8 |
| Примечание - * - «х» - ци( обозначающее модификацию м | )ры от 0 до 9 и/или буквы от A до Z, или их отсутствие, юдуля | |
Конструктивно модули крепятся в монтажной корзине SIMATIC ET200SP HA. Модули работают совместно с головным интерфейсным модулем-связи IM 155-6 PN для монтажной корзины SIMATIC ET200SP HA.

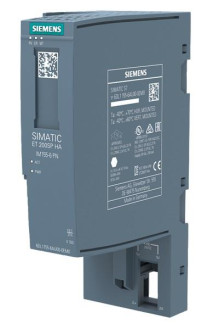

Общий вид средства измерений, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Программное обеспечение (ПО) управления модулей, цифровой обработки информации и представления результатов измерений хранится во встроенном процессоре и недоступно пользователю.
Конструкция модулей исключает возможность несанкционированного влияния на программное обеспечение модуля и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPPA-T3000 |
| Номер версии (идентификационный номер ПО) | не ниже 8.0 |
| Цифровой идентификатор ПО | 6DU7xxx-xxxxx-xxxx* |
| Примечание - * - Номера 6DU7xxx-xxxxx-xxxx, 6DL1133-6EWxx-xxxx, 6DL1134-6JHxx-xxxx, где «х» - цифры от 0 до 9 и/или буквы от A до Z, или их отсутствие, обозначающее модификацию модуля или ПО | |
Таблица 3 - Метрологические характеристики модуля AI-DI/DQ16x24VDC HART HA
| Наименование характеристики | Значение |
| Диапазоны измерений аналоговых входных сигналов силы постоянного тока, мА | от 0 до 10 от 0 до 20 от 4 до 20 |
| Пределы допускаемой приведенной погрешности к диапазону измерений силы постоянного тока, в диапазоне температуры окружающего воздуха от -40 до +70 °C, % | ±0,5 |
Таблица 4 - Метрологические характеристики модуля AI 16xTC/8xRTD 2-/3-/4-wire HA
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазоны измерений аналоговых входных сигналов сопротивления постоянного тока (2-,3-,4-х проводное подключения), Ом | от 0 до 150 от 0 до 300 от 0 до 600 от 0 до 3 000 от 0 до 6000 |
| Пределы допускаемой приведенной погрешности к диапазону измерений электрического сопротивления постоянного тока, в диапазоне температуры окружающего воздуха от -40 до +70 °C, % | ±0,1 |
| Обозначение типа термопреобразователей сопротивления (2-,3-,4-х проводное подключения) | Pt 100, Pt 200, Pt 500, Pt 1000, 100 Н, 120 Н, 200 Н, 500 Н, 1000 Н, 10 М |
| Пределы допускаемой абсолютной погрешности измерений температуры для разного типа термопреобразователей сопротивления, в диапазоне температуры окружающего воздуха от -40 до +70 °C, °C: - Pt 100, Pt 200, Pt 500, Pt 1000 - 100 Н, 120 Н, 200 Н, 500 Н, 1000 Н - 10 М | ±1 ,0 ±0,4 ±1,5 |
| 1 | 2 | |
| Обозначение типа термопар | E, N, J, K, L, S, R, B, T | |
| Тип T (от -200 до +400 °C) | ±0,6 | |
| Тип T (от -230 до -200 °C) | ±1,6 | |
| Тип E (от -200 до +1000 °C) | ±0,5 | |
| Тип E (от -230 до -200 °C) | ±1,3 | |
| Тип J (от -150 до +1200 °C) | ±0,5 | |
| Тип L (от -150 до +900 °C) | ±0,9 | |
| Пределы допускаемой абсолютной погрешности | Тип K (от -150 до +1372 °C) | ±0,8 |
| измерений температуры для разного | Тип K (от -220 до -150 °C) | ±1,5 |
| обозначения типа термопар, в диапазоне | Тип N (от -150 до +1300 °C) | ±1 |
| температуры окружающего воздуха | Тип N (от -220 до -150 °C) | ±1,5 |
| от -40 до +70 °C, °C | Тип R (от +100 до +1768 °C) | ±1,2 |
| Тип R (от -50 до +100 °C) | ±1,9 | |
| Тип S (от +100 до +1768 °C) | ±1,2 | |
| Тип S (от -50 до +100 °C) | ±1,9 | |
| Тип B (от +700 до +1820 °C) | ±1,5 | |
| Тип B (от +500 до +700 °C) | ±2 | |
| Тип B (от +200 до +500 °с) | ±4 | |
| от -50 до 50 | ||
| Диапазоны измерений аналоговых входных | от -80 до 80 | |
| сигналов напряжения постоянного тока, мВ | от -250 до 250 | |
| от -1000 до 1000 | ||
| Пределы допускаемой приведенной | ||
| погрешности к диапазону измерений | ||
| напряжения постоянного тока, в диапазоне | ||
| температуры окружающего воздуха от | ±0,1 | |
| -40 до +70 °C, % | ||
Таблица 5 - Метрологические характеристики модуля AQ 8xI HART HA
| Наименование характеристики | Значение |
| Диапазоны воспроизведения аналоговых выходных сигналов силы постоянного тока, мА | от 0 до 10 от 0 до 20 от 4 до 20 |
| Пределы допускаемой приведенной погрешности к диапазону измерений силы постоянного тока в диапазоне температуры окружающего воздуха, %: - от -40 до 0 °С включ. - от 0 до +70 °С включ. | ±0,5 ±0,2 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 22,5 115.0 138.0 |
| Масса, кг, не более | 0,16 |
| Условия эксплуатации: - температура окружающего воздуха (при горизонтальном расположении), °С - температура окружающего воздуха (при вертикальном расположении), °C - относительная влажность без конденсации, % | от -40 до +70 от -40 до +60 от 10 до 95 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность без конденсации, % | от -40 до +70 от 10 до 95 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модули AI, AI-DI/DQ, AQ | - | * |
| Руководство по эксплуатации ** | - | 1 экз. |
| Методика поверки | РТ-МП-7568-551-2020 | 1 экз. |
| Примечания 1 * - количество определяется заказной конфигурацией, 2 ** - в электронном виде доступно в сети Internet. | ||
осуществляется по документу РТ-МП-7568-551-2020 «ГСИ. Модули AI, AI-DI/DQ, AQ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27.08.2020 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный номер в Федеральном информационном фонде 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус модуля в соответствии с рисунком 1.
приведены в эксплуатационном документе.
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний Техническая документация фирмы-изготовителя.
