| Номер в госреестре | 80241-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB 550 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CPB 550 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного блока (ЭМБ). Емкостный делитель напряжения состоит из нескольких емкостных модулей, установленных один поверх другого, каждый из которых содержит необходимое число последовательно соединенных емкостных элементов с масляной изоляцией, помещенных в залитый синтетическим маслом изолятор из силиконовой резины. ЭМБ подключается к выходу делителя. ЭМБ состоит из сердечника, собранного из листов высококачественной электротехнической стали, и намотанной на него обмотки, изготовленной из медного провода с двухслойной эмалевой изоляцией. На боковой части корпуса ЭМБ находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

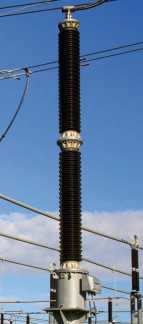

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 1HSE 8795206, 1HSE 8795207, 1HSE 8795208, 1HSE 8795209, 1HSE 8795210, 1HSE 8795211 | |
| Номинальное напряжение первичной обмотки И^ом, кВ | 500/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | CPB 550 | 6 шт. |
| Паспорт | CPB 550 | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ -03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения CPB 550
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
