| Номер в госреестре | 80247-20 |
| Наименование СИ | Системы информационно-управляющие |
| Обозначение типа СИ | "Сириус" |
| Изготовитель | Общество с ограниченной ответственностью "ИНГКПРОМТЕХ" (ООО "ИНГКПРОМТЕХ"), г. Пермь |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы информационно-управляющие «Сириус» (далее - системы) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы постоянного тока, сигналы термопреобразователей сопротивления, сигналы напряжения постоянного тока, сигналы напряжения переменного тока, сигналы частоты), приема и обработки дискретных сигналов, формирования управляющих аналоговых (унифицированные электрические сигналы силы постоянного тока) и дискретных сигналов по командам оператора и по алгоритмам управления на основе полученных измерений параметров технологических процессов.
Принцип действия систем основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, в значения технологических параметров. Системы осуществляют приём дискретных сигналов, информирующих о состоянии контролируемого оборудования. На основе полученных сигналов системы формируют управляющие аналоговые и дискретные сигналы для управления исполнительными механизмами. Представление оперативной и архивной информации, визуализацию технологических процессов и задание режимов системы производят на устройствах отображения.
Конфигурация систем по составу оборудования, его количеству, требованиям к функциям формируется с учётом особенностей каждого управляемого технологического процесса и определяется проектом.
В системы, в зависимости от заказа, может входить следующее оборудование:

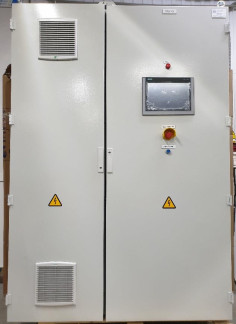

- шкафы управления, в которых размещаются процессорные модули, модули связи, станции и модули ввода/вывода, измерительные преобразователи (искробезопасные барьеры), панели управления, блоки питания, релейные модули и клеммы;
- шкафы силовые управления, в которых размещается все оборудование, указанное в предыдущем пункте, а также размещаются силовые автоматические выключатели, контакторы, устройства плавного пуска, преобразователи частоты и элементы их управления;
- шкафы устройств связи с объектом;
- автоматизированное рабочее место оператора;
- пульт резервного управления;
- серверное и коммуникационное оборудование.
Системы реализуют функции вторичной части измерительных каналов измерительных систем в соответствии с ГОСТ Р 8.596-2002 и позволяют на своей базе создавать системы автоматического управления и автоматизированные системы управления технологическими процессами.
Состав систем указан в таблице 1.
| Тип сигнала | Измерительный преобразователь (искробезопасный барьер) | Модули ввода/вывода аналоговых сигналов и обработки данных |
| - | ||
| Преобразователь измерительный ввода-вывода серии ACT20 модели ACT20X-2HAI-2SAO-S (далее -ACT20X-2HAI-2SAO-S) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 69025-17) | Модуль ввода аналоговых сигналов 6ES7134-6GF00-0AA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6GF00- | |
| Аналоговый вход (сигналы силы постоянного тока) | Барьер искробезопасности НБИ модификации НБИ -21П (далее -НБИ-21П) (регистрационный номер 59512-14) | 0AA1) (регистрационный номер 74165-19) |
| Барьер искробезопасности ЛПА-042 (далее - ЛПА-042) | ||
| - | Модуль ввода аналоговых сигналов 6ES7134-6GD00-0BA1 устройства распределенного ввода -вывода SIMATIC ET200SP (далее - 6ES7134-6GF00-0AA1) (регистрационный номер 74165-19) | |
| ACT20X-2HAI-2SA0-S (регистрационный номер 69025-17) | ||
| НБИ-21П (регистрационный номер 59512-14) | ||
| - | Модуль ввода аналоговых сигналов 6ES7134-6TD00-0CA1 устройства распределенного ввода -вывода SIMATIC ET200SP (далее - 6ES7134-6TD00-0CA1) (регистрационный номер 74165-19) | |
| ACT20X-2HAI-2SA0-S (регистрационный номер 69025-17) | ||
| Аналоговый вход (сигналы силы постоянного тока) | НБИ-21П (регистрационный номер 59512-14) | |
| - | Модуль ввода аналоговых сигналов 6ES7134-6HB00-0CA1 устройства распределенного ввода -вывода SIMATIC ET200SP (далее - 6ES7134-6HB00-0CA1) (регистрационный номер 74165-19) | |
| ACT20X-2HAI-2SA0-S (регистрационный номер 69025-17) | ||
| НБИ-21П (регистрационный номер 59512-14) |
| Тип сигнала | Измерительный преобразователь (искробезопасный барьер) | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый вход (сигналы напряжения постоянного тока) | - | Измерительный модуль 3500/42 комплекса измерительновычислительного для мониторинга работающих механизмов серии 3500 (далее - 3500/42) (регистрационный номер 72684-18) |
| Барьер искробезопасности KFD2 -VR4-Ex1.26 (далее - KFD2-VR4-Ex1.26) | ||
| Аналоговый вход (сигналы напряжения переменного тока) | - | 3500/42 (регистрационный номер 72684-18) |
| KFD2-VR4-Ex1.26 | ||
| Аналоговый вход (сигналы частоты) | - | Измерительный модуль 3500/25 комплекса измерительновычислительного для мониторинга работающих механизмов серии 3500 (далее - 3500/25) (регистрационный номер 72684-18) |
| KFD2-VR4-Ex1.26 | ||
| Аналоговый вход (сигналы термопреобразователей сопротивления) | - | Модуль ввода аналоговых сигналов 6ES7134-6JD00-0CA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7134-6JD00-0CA1) (регистрационный номер 74165-19) |
| Барьер искробезопасности БИ-001-А (далее - БИ-001-А) | ||
| - | Измерительный модуль 3500/65 комплекса измерительновычислительного для мониторинга работающих механизмов серии 3500 (далее - 3500/65) (регистрационный номер 72684-18) | |
| Преобразователь измерительный серий S, К, Н модели KCD2-RR-Ex1 (далее - KCD2-RR-Ex1) (регистрационный номер 65857-16) |
| Тип сигнала | Измерительный преобразователь (искробезопасный барьер) | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый выход (сигналы силы постоянного тока) | - | Модуль вывода аналоговых сигналов 6ES7135-6HD00-0BA1 устройства распределенного ввода -вывода SIMATIC ET200SP (далее - 6ES7135-6HD00-0BA1) (регистрационный номер 74165-19) |
| Барьер искробезопасности НБИ модификации НБИ -21У (далее -НБИ-21У) (регистрационный номер 59512-14) | ||
| - | Модуль вывода аналоговых сигналов 6ES7135-6HB00-0CA1 устройства распределенного ввода-вывода SIMATIC ET200SP (далее - 6ES7135-6HB00-0CA1) (регистрационный номер 74165-19) | |
| НБИ-21У (регистрационный номер 59512-14) | ||
| Примечание - Указана максимально возможная комплектация систем. В зависимости от заказа в состав систем могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте. | ||
Системы обеспечивают выполнение следующих основных функций:
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
- сбор и обработку дискретных сигналов;
- формирование управляющих аналоговых и дискретных сигналов;
- отображение оперативной информации о текущих значениях технологических параметров, значений уставок, предупредительной и аварийной сигнализации, состояний исполнительных механизмов, мнемосхем и графиков;
- архивирование заданных технологических параметров, событий и действий оперативно-диспетчерского персонала;
- обмен информацией с вышестоящими системами управления по цифровым каналам связи;
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Пломбирование систем не предусмотрено.
Программное обеспечение (далее - ПО) систем можно разделить на две группы: встроенное ПО и внешнее, устанавливаемое на персональном компьютере.
Внешнее ПО предназначено для отображения параметров работы систем и визуализации измерительной информации на персональном компьютере. Идентификационные данные внешнего ПО систем приведены в таблице 2. ПО систем защищено от несанкционированного доступа путем разграничения прав доступа (вход по логину и паролю), ведения доступного только для чтения журнала событий.
Встроенное ПО устанавливается в энергонезависимую память модулей центрального процессора в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики систем, указанные в таблице 3, нормированы с учетом внутреннего ПО.
Уровень защиты ПО систем «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | Totally Integrated Automation Portal | SIMATIC PCS 7 | 3500/25 | 3500/42 | 3500/65 |
| Номер версии (идентификационный номер) ПО | не ниже V15.1 | не ниже V9.0 | не ниже 3.51 | не ниже 5.20 | не ниже 1.40 |
| Цифровой идентификатор ПО | - | - | - | - | - |
| Примечание - Указаны максимально возможные идентификационные данные ПО систем. В зависимости от заказа системы могут включать не все идентификационные данные ПО, указанные в таблице. Идентификационные данные ПО указываются в паспорте. | |||||
Метрологические характеристики систем представлены в таблице 3.
| Тип сигнала | Диапазон измерений | Т ип измерительного преобразователя (искроб ез опасного барьера) | Т ип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности измерений | |||
| основной | в рабочих условиях | ||||||
| Аналоговый вход (сигналы силы постоянного тока) | от 4 до 20 мА | - | 6ES7134-6GF00-0AA1 | У | ±0,30 % | У | ±0,50 % |
| ACT20X-2HAI-2SAO-S | У | ±0,32 % | У | ±0,52 % | |||
| НБИ-21П | У | ±0,32 % | У | ±0,57 % | |||
| ЛПА-042 | У | ±0,30 % | У | ±0,50 % | |||
| - | 6ES7134-6GD00-0BA1 | У | ±0,30 % | У | ±0,50 % | ||
| ACT20X-2HAI-2SAO-S | У | ±0,32 % | У | ±0,52 % | |||
| НБИ-21П | У | ±0,32 % | У | ±0,57 % | |||
| - | 6ES713 4-6TD00-0CA1 | У | ±0,30 % | У | ±0,50 % | ||
| ACT20X-2HAI-2SAO-S | У | ±0,32 % | У | ±0,52 % | |||
| НБИ-21П | У | ±0,32 % | У | ±0,57 % | |||
| - | 6ES7134-6HB00-0CA1 | У | ±0,05 % | У | ±0,10 % | ||
| ACT20X-2HAI-2SAO-S | У | ±0,12 % | У | ±0,15 % | |||
| НБИ-21П | У | ±0,12 % | У | ±0,29 % | |||
| Аналоговый вход (сигналы напряжения постоянного тока) | от 0 до 24 В1) | - | 3500/42 | У: ±1 % | |||
| KFD2 -VR4 -Ex 1.26 | |||||||
| Аналоговый вход (сигналы напряжения переменного тока) | от 0 до 14 В (пик-пик) 2) | - | 3500/42 | У: ±1 % | |||
| KFD2 -VR4 -Ex 1.26 | |||||||
| Аналоговый вход (сигналы частоты) | от 0,017 до 19800 Гц 3) | - | 3500/25 | Д: ±0,017 Гц в диапазоне измерений от 0,017 до 100 Гц включительно; 5: ±1 % в диапазоне измерений свыше 100 до 19800 Гц включительно | |||
| KFD2 -VR4 -Ex 1.26 | |||||||
| Тип сигнала | Диапазон измерений | Т ип измерительного преобразователя (искроб ез опасного барьера) | Т ип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности измерений | |
| основной | в рабочих условиях | ||||
| Аналоговый вход (сигналы термопреобразователей сопротивления) | Pt100, Pt200 (а=0,00385 °C'1) от -200 до +850 °С4); Pt100, Pt200 (а=0,00391 °C'1) от -200 до +850 °С4); Ni100, Ni120, Ni200 (а=0,00617 °C'1) от -60 до +250 °С4) | - | 6ES7134-6JD00-0CA1 | Д: ±0,6 °C для Pt100, Pt200 (а=0,00385 °C'1) и Pt100, Pt200 (а=0,00391 °C-1); Д: ±0,2 °C для Ni100, Ni120, Ni200 (а=0,00617 °C'1) | Д: ±1,0 °C для Pt100, Pt200 (а=0,00385 °C'1) и Pt100, Pt200 (а=0,00391 °C-1); Д: ±0,4 °C для Ni100, Ni120, Ni200 (a=0,00617 °C'1) |
| БИ-001-А | |||||
| Аналоговый вход (сигналы термопреобразователей сопротивления) | Сигналы (Ом) термопреобразователей сопр отивления Pt100 (а=0,00385 °C'1) от -200 до +850 °С4); Pt100 (а=0,00392 °C'1) от -200 до +700 °С4); Ni120 (а=0,00672 °C'1) от -80 до +260 °С4) | - | 3500/65 | Д: ±3,0 °C | Д: ±3,0 °C |
| KCD2-RR-Ex1 | |||||
| Д : ±yj9 + 0,000001-(Тп11 - Тпш )2 °С | Д: ±^9 + 0,00001225-(Ттэ;! - Тшш )2 °С | ||||
| Аналоговый выход (сигналы силы постоянного тока) | от 4 до 20 мА | - | 6ES7135-6HD00-0BA1 | у: ±0,30 % | у: ±0,50 % |
| НБИ-21У | у: ±0,32 % | у: ±0,57 % | |||
| - | 6ES7135 -6HB00-0CA1 | у: ±0,10 % | у: ±0,20 % | ||
| НБИ-21У | у: ±0,15 % | у: ±0,34 % | |||
| 1 Диапазон измерений сигналов напряжения постоянного тока зависит то типа подключаемого датчика и настроек измерительного канала. При подключении датчика может использоваться обратная полярность. 2) Диапазон измерений сигналов напряжения переменного тока зависит то типа подключаемого датчика и настроек измерительного канала. 3) Диапазон измерений сигналов частоты зависит то типа подключаемого датчика и настроек измерительного канала. 4) Диапазон измерений сигналов термопреобразователей сопротивления зависит то типа подключаемого датчика и настроек измерительного канала. Примечания | |||||
Продолжение таблицы 3
| Тип сигнала | Диапазон измерений | Т ип измерительного преобразователя | Т ип модулей ввода/вывода | Пределы допускаемой погрешности измерений | |
| (искроб ез опасного барьера) | аналоговых сигналов и обработки данных | основной | в рабочих условиях | ||
| 1 Пределы допускаемой основной погрешности систем нормированы для диапазона температуры окружающей среды от +15 до +25 ° 2 Приняты следующие обозначения: у - приведенная к диапазону измерений погрешность, %; А - абсолютная погрешность, в единицах измеряемой величины; 5 - относительная погрешность, %. | С. | ||||
Таблица 4 - Основные технические характеристики систем
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 230-23; 400-40 |
| - напряжение постоянного тока, В | 990+20 • 74+2>4 220-20 • 24-2,4 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВА, не более | 3 |
| Габаритные размеры отдельного шкафа, мм, не более: - высота - ширина - длина | 2200 4010 810 |
| Масса отдельного шкафа, кг, не более | 950 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 до 90, без конденсации влаги от 84,0 до 106,0 |
| Средний срок службы, лет, не менее | 15 |
| Примечания - Потребляемая мощность, габаритные размеры и масса каждой сборочной единицы, входящей в состав систем, зависят от конкретной комплектации систем применительно к конкретному объекту автоматизации. | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность систем
| Наименование | Обозначение | Количество |
| Система информационно-управляющая | «Сириус» | 1 шт. |
| Паспорт | 0201.0220.700 ПС | 1 экз. |
| Руководство по эксплуатации | 0201.0220.700 РЭ | 1 экз. |
| Методика поверки | МП 2207/1-311229-2020 | 1 экз. |
осуществляется по документу МП 2207/1-311229-2020 «Государственная система обеспечения единства измерений. Системы информационно-управляющие «Сириус». Методика поверки», утвержденному ООО Центр Метрологии «СТП» 22 июля 2020 г. Основные средства поверки:
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный номер 52489-13);
- вольтметр универсальный В7-78/1, В7-78/2, В7-78/3 модификации В7-78/1 (регистрационный номер 52147-12);
- генератор сигналов специальной формы AWG-4105 (регистрационный номер 53406-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке систем.
приведены в эксплуатационном документе.
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 27.12.31-005-38915469-2020 Системы информационно-управляющие «Сириус». Технические условия
