| Номер в госреестре | 80250-20 |
| Наименование СИ | Мультиметры цифровые с системой сбора данных и коммутации |
| Обозначение типа СИ | DAQ970A, DAQ973A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые с системой сбора данных и коммутации DAQ970A, DAQ973A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, проверки целостности цепей и диодов, коммутации измерительных сигналов.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код с низким уровнем шумов, последующей его математической обработке и отображении результатов измерений на дисплее.
Мультиметры собой крейтовую систему, включающую в себя:
- основной блок с встроенным 6,5-разрядным мультиметром и тремя слотами для подключения сменных модулей;
- девять опциональных сменных модулей сбора данных, коммутации и управления: DAQM900A, DAQM901A, DAQM902A, DAQM903A, DAQM904A, DAQM905A, DAQM907A, DAQM908A, DAQM909A.
Мультиметры выпускаются в следующих модификациях: DAQ970A и DAQ973A, которые отличаются наличием интерфейса GPIB у модификации DAQ973A.
Мультиметры могут иметь от 1 до 120 измерительных каналов, коммутируемых мультиплексорами, что позволяет конфигурировать и проводить измерения в каждом канале независимо друг от друга. В каждом отдельном измерительном канале можно настроить различные функции измерений, масштабные коэффициенты, пороги срабатывания, компенсацию смещения, переменное время интегрирования и задержку сигнала. Скорость и время опроса каналов также конфигурируется.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Кроме функции измерений мультиметры могут использоваться в качестве многоканального регистратора данных.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде, а также в виде графиков, гистограмм, трендов. Мультиметры позволяют проводить математическую обработку результатов измерений.
Результаты измерений автоматически снабжаются метками времени и сохраняются во внутренней энергонезависимой памяти мультиметров. Также результаты измерений могут быть переданы на внешний ПК с помощью интерфейсов LAN, USB или GPIB или сохранены на внешнем USB флэш-накопителе. Мультиметры имеют встроенный Web-интерфейс и позволяют проводить настройку и мониторинг результатов измерений с помощью стандартного Интернет -браузера.
Основные узлы мультиметров: входные делители с оптической развязкой, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура, дисплей.
Конструктивно мультиметры выполнены в виде моноблока настольного исполнения.
На передней панели мультиметров расположены: выключатель питания, разъем интерфейса USB, дисплей, клавиатура.
На задней панели мультиметров расположены: клемма заземления, разъем сетевого питания, вход внешнего запуска, разъемы интерфейсов LAN, USB, GPIB (для DAQ973A).
Мультиметры имеют ручку для переноски.
Общий вид мультиметров представлен на рисунках 1 - 4. Общий вид сменных модулей представлен на рисунке 5.
Пломбирование мультиметров цифровых с системой сбора данных и коммутации DAQ970A, DAQ973A не предусмотрено.
KEYSIGHT DAQ970A Data Acquisition Syatwn
Hon*
| Next Sweep: 00:00:00 Csiiftt: • | Start Time: 20tl-ei»D1 0fc«0;3* | |
| Interval: Ceuat: L*f (Ф U38 | Scat, Lilt №10:1» 1 Y*l | CH101 Sofcd State FET MUX... DC Volts |
| HomcMou | Strata 1 | Lwfuag* H«lf Uier English ^ ^Settinf I |
(л)
— CONROUM — Ch*n**4 Магм»
ми» c«?r
Atom UtMfty Medule ££й

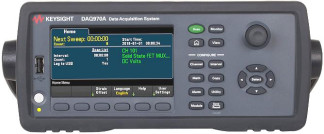

Рисунок 1 - Общий вид мультиметров DAQ970A. Вид спереди.
(л)
KEYSIGHT DAQ973A Data Acquisition Syatem
| 101 Oigi 1 01 ■ II -1 ■ • I , 4 | tizer Channel | I .... 1 | |||
| || ijJ | l/L ЛШщ- | л | Ia* Ji | ||
| ' Г | f W | I у i | |||
| . 1 1 1 i <M1 251 | t ' Ц 157 M2> I | ||||
| View Menu Display Measure Vertical & Pan& [ Trend j Settings ^Cursors j Zoom | | Zoom 2% Errori , Detail | ||||
Рисунок 2 - Общий вид мультиметров DAQ973A. Вид спереди.
KEYSIGHT DAQM900A 20 Qunnei Solid-ttAM MutopU**»
KEYSIGHT DAQM901A
20 СЬитЫ М«Пф taiar [2/4-wlri> Moduk
KEYSIGHT DAQM902A
10 Ch«nn*l MuWptew (2/4-wk«) Meduto
KEYSIGHT DAQM903A
10 Clwnmt Ac^Mtef/GP Switch Modi*
KEYSIGHT OAQM9«4A
4 я 0 V*-Wlre Mm*« Mo&M
KEYSIGHT DA0M905A
2CH| Dual 1>4 Rf Мш,
90 Ohm Modal*
KEYSIGHT DAQM907A
Mult*un«ti«r> Mod ill*
KEYSIGHT DAQM908A
40 CHtnnat Siegfe-E лШ МиНф»х*г РЛо4уМ
Рисунок 5 - Общий вид сменных модулей
Мультиметры функционируют под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Keysight DAQ970A Firmware |
| Номер версии (идентификационный номер ПО) | Не ниже A.02.01-01.00-02.01-00.02-01.02-00-00 |
| Цифровой идентификатор ПО | - |
тока
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного
| Пределы измерений | Пределы допускаемой основной абсолютной погрешности измерений ^, мВ, В | Т емпературный коэффициент !), /°С |
| 100 мВ | ±(0,0050+0,0060) | 0,0005+0,0005 |
| 1 В | ±(0,0035+0,0006) | 0,0005+0,0001 |
| 10 В | ±(0,0030+0,0004) | 0,0005+0,0001 |
| 100 В | ±(0,0040+0,0006) | 0,0005+0,0001 |
| 300 В | ±(0,0040+0,0020) | 0,0005+0,0001 |
| Примечание - ^ параметры погрешности выражены в % от измеренного значения + % от предела измерений | ||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного
тока
| Пределы измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В | Температурный коэффициент 1), /°С |
| 100 мВ, 1 В, 10 В, 100 В | от 3 до 5 Гц включ. | ±(0,50+0,02) | 0,010+0,003 |
| св. 5 до 10 Гц включ. | ±(0,10+0,02) | 0,008+0,003 | |
| св. 10 Гц до 20 кГц включ. | ±(0,05+0,02) | 0,007+0,003 | |
| св. 20 до 50 кГц включ. | ±(0,07+0,03) | 0,010+0,005 | |
| св. 50 до 100 кГц включ. | ±(0,15+0,05) | 0,060+0,008 | |
| св. 100 до 300 кГц включ. | ±(1,00+0,10) | 0,200+0,020 | |
| 300 В | от 3 до 5 Гц включ. | ±(0,50+0,06) | 0,010+0,008 |
| св. 5 до 10 Гц включ. | ±(0,10+0,06) | 0,010+0,008 | |
| св. 10 Гц до 20 кГц включ. | ±(0,05+0,06) | 0,010+0,008 | |
| св. 20 до 50 кГц включ. | ±(0,07+0,09) | 0,010+0,0012 | |
| св. 50 до 100 кГц включ. | ±(0,15+0,15) | 0,060+0,020 | |
| св. 100 до 300 кГц включ. | ±(1,00+0,30) | 0,200+0,050 | |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | |||
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
| Пределы измерений | Пределы допускаемой основной абсолютной погрешности измерений 1), мкА, мА, А | Т емпературный коэффициент 1), /°С |
| 1 мА | ±(0,050+0,005) | 0,0015+0,0005 |
| 10 мА | ±(0,050+0,020) | 0,0020+0,0020 |
| 100 мА | ±(0,050+0,005) | 0,0020+0,0005 |
| 1 А | ±(0,080+0,010) | 0,0050+0,0010 |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | ||
| Таблица 5 - М | етрологические характеристики в режиме измерений силы переменного тока | ||
| Пределы измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений 1), мкА, мА, А | Температурный коэффициент 1), /°С |
| 100 мкА, 1 мА, 10 мА, 100 мА, 1 А | от 3 Гц до 5 кГц включ. | ±(0,10+0,04) | 0,015+0,006 |
| св. 5 до 10 кГц включ. | ±(0,10+0,04) | 0,030+0,006 | |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | |||
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току (2-х и 4-х проводные схемы)__
| Пределы измерений | Пределы допускаемой основной абсолютной погрешности измерений 1), Ом, кОм, МОм | Т емпературный коэффициент 1), /°С |
| 100 Ом | ±(0,0060+0,0060) | 0,0006+0,0005 |
| 1 кОм | ±(0,0040+0,0007) | 0,0006+0,0001 |
| 10 кОм | ±(0,0040+0,0005) | 0,0006+0,0001 |
| 100 кОм | ±(0,0040+0,0005) | 0,0006+0,0001 |
| 1 МОм | ±(0,0070+0,0005) | 0,0010+0,0002 |
| 10 МОм | ±(0,025+0,001) | 0,0030+0,0004 |
| 100 МОм | ±(0,350+0,001) | 0,1000+0,0001 |
| 1000 МОм | ±(3,500+0,001) | 1,0000+0,0001 |
| Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Характеристики обеспечиваются при условии использования функции «NULL». Без использования функции «NULL» дополнительная погрешность при 2-х проводной схеме измерений составляет 2 Ом | ||
Таблица 7 - Метрологические характеристики в режиме измерений частоты
| Пределы измерений напряжения переменного тока | Частота | Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц | Температурный коэффициент 1), /°С |
| от 100 мВ до 300 В 1) | от 3 до 9,9(9) Гц | ±0,0007-F | 2-10-6-F |
| от 10 до 99,9(9) Гц | ±0,0003-F | ||
| от 100 Гц до 0,9(9) кГц | ±0,00007-F | ||
| от 1 до 300 кГц включ. | ±0,00007-F | ||
| Примечания 1) - При входном напряжении от 10 до 100 мВ погрешность увеличивается в 10 раз; F - измеренное значение частоты, Гц, кГц | |||
| Модификация | Назначение | Характеристики |
| DAQM900A | 20-канальный мультиплексор общего назначения | Скорость коммутации до 450 каналов в секунду. 2-х и 4 -х проводные схемы подключения. Встроенная термопара для самодиагностики. Входное напряжение до 120 В |
| DAQM901A | 20-канальный мультиплексор общего назначения | Скорость коммутации до 80 каналов в секунду. 2-х и 4 -х проводные схемы подключения. Встроенная термопара для самодиагностики. Входное напряжение до 300 В |
| DAQM902A | 16-канальный высокоскоростной мультиплексор | Скорость коммутации до 250 каналов в секунду. 2-х и 4 -х проводные схемы подключения. Встроенная термопара для самодиагностики. Входное напряжение до 300 В |
| DAQM903A | 20-канальный коммутатор общего назначения | 20 независимых однополюсных реле с двумя направлениями (SPDT). Входное напряжение до 300 В. Входная сила тока до 1 А |
| DAQM904A | Двухпроводный матричный переключатель 4*8 | 32 двухпроводных элемента коммутации. Одновременное подключение любых входов к любым выходам. Входное напряжение до 300 В. Входная сила тока до 1 А |
| DAQM905A | Двойной 4-канальный радиочастотный мультиплексор с сопротивлением 50 Ом | Входное сопротивление 50 Ом. Полоса пропускания до 2 ГГц |
| DAQM907A | Многофункциональный модуль | Два восьмиразрядных порта ввода/вывода цифровых данных. Суммирующий счетчик импульсов частотой до 100 кГц. Два аналоговых выхода ±12 В или ±24 мА постоянного тока |
| DAQM908A | 40-канальный несимметричный мультиплексор | Скорость коммутации до 100 каналов в секунду. 40 однопроводных элементов коммутации. Встроенная термопара для самодиагностики. Входное напряжение до 300 В |
| DAQM909A | 4-канальный 24-х битный регистратор данных | Одновременная работа 4-х каналов. Частота дискретизации до 800 кГц. Память на канал: от 16-106 до 48-106 выборок. Входное напряжение (размах): 18 В (36 В в дифференциальном режиме) |
| Функция мультиметра | Модификация | ||||||||
| DAQM900A | DAQM901A | DAQM902A | DAQM903A | DAQM904A | DAQM905A | DAQM907A | DAQM908A | DAQM909A | |
| Измерение напряжения постоянного и переменного тока | да | да | да | нет | нет | нет | нет | да | да |
| Измерение силы постоянного и переменного тока | нет | да | нет | нет | нет | нет | нет | нет | нет |
| Измерение электрического сопротивления постоянному току (2-х проводная схема) | да | да | да | нет | нет | нет | нет | да | нет |
| Измерение электрического сопротивления постоянному току (4-х проводная схема) | да | да | да | нет | нет | нет | нет | нет | нет |
| Измерение частоты | да | да | да | нет | нет | нет | нет | да | нет |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60/400 |
| Габаритные размеры, мм, (длинахширинахвысота): - основной блок | 374x254,4x103,6 |
| - сменные модули | 315x92x20 |
| Масса, кг: | |
| - основной блок | 4,1 |
| - сменные модули | 0,3 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, % | 80 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от 0 до +55 |
| - относительная влажность воздуха, % | 80 при +40 °С; 50 при +55 °С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мультиметр цифровой с системой сбора данных и коммутации | DAQ970A или DAQ973A | 1 шт. |
| Сменные модули | DAQM900A, DAQM901A, DAQM902A, DAQM903A, DAQM904A, DAQM905A, DAQM907A, DAQM908A, DAQM909A | по заказу 1) |
| Кабель сетевой | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-040-2020 | 1 экз. |
| Примечание - 1) опция | ||
осуществляется по документу МП 206.1-040-2020 «ГСИ. Мультиметры цифровые с системой сбора данных и коммутации DAQ970A, DAQ973A. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2020 г.
Основные средства поверки: калибраторы многофункциональные Fluke 5700А, Fluke 5720А с усилителем Fluke 5725A (регистрационный номер в Федеральном информационном фонде № 52495-13); генераторы сигналов произвольной формы 33210A, 33220A (регистрационный номер в Федеральном информационном фонде № 62209-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам цифровым с системой сбора данных и коммутации DAQ970A, DAQ973A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 26 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
