| Номер в госреестре | 80251-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод "Энергия" (ОАО "РЭТЗ "Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - маслонаполненные с бумажной изоляцией, опорные. Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.
Первичная обмотка трансформаторов - цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.
Трансформаторы тока изготовлены в двух модификациях ТБМО-110-УХЛ1 и ТБМО-220 УХЛ1, отличающихся номинальным напряжением.

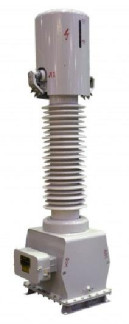

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
| Таблица 1.1 - Метрологические характе | ристики | |
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТБМО-110-УХЛ1 | ТБМ0-110-УХЛ1 |
| Заводской номер | 1915, 1906, 1927, 1908, 1905, 1895, 1909, 1907, 1899 | 1249, 1127, 1193, 1130, 1121, 1143, 1115, 1194, 1117, 1119, 1125, 1203, 1167, 1186, 1144, 1169, 1169, 1169, 1286, 1355, 1304, 1292, 1284, 1293, 949, 1038, 1036, 950, 952, 953, 1371, 1267, 1253, 1658, 1654, 1659, 1032, 1031, 955, 1034, 903, 951, 1652, 1123, 1195, 1178, 1146, 1190, 1202 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 600 | 400 |
| Номинальный вторичный ток 12ном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Наименование характеристики | Значение |
| Модификация трансформатора | ТБМО-110-УХЛ1 |
| Заводской номер | 1805, 1799, 1788, 1807, 1768, 1724, 1638, 1635, 1623, 1566, 1625, 1620, 1798, 1844, 1833, 1794, 1802, 1619, 1697, 1621, 1611, 1610, 6384, 999, 1002, 991, 1796, 1726, 1797, 1782, 1774, 1716, 1781, 1783, 1719, 1627, 1720, 1744, 1776, 1969, 1322, 1294, 1308, 1845, 1804, 1808, 1977, 1259, 1084, 1096, 1187, 1083, 1099, 1743, 1741, 1730, 1735, 1731, 1723, 1787, 1911, 1837 |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 300 |
| Номинальный вторичный ток Ьном, А | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 |
| Номинальная частота йюм, Г ц | 50 |
Таблица 1.3 — Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТБМ0-110-УХЛ1 | ТБМ0-110-УХЛ1 |
| Заводской номер | 1373, 1342, 1354, 1368, 1372, 1365, 1350, 1381, 1340, 1347, 1345, 1356, 598, 457, 446, 590, 450, 448, 609, 579, 512, 226, 401, 752, 570, 3913, 580, 298, 442, 573, 567, 603, 593, 549, 563, 649, 576, 538, 545, 544, 680, 678, 1408, 1407, 1415, 1399, 1421, 1392, 1375, 1362, 1364, 1379, 1349, 1367, 193, 654, 644, 1357, 1344, 1376, 1548, 1554, 1545, 1521, 1542, 1599, 1480, 744, 624, 612, 1476, 1544, 1553 | 965, 962, 973, 956, 964, 997 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 200 | 150 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота йюм, Гц | 50 | 50 |
Таблица 1.4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация трансформатора | ТБМ0-110-УХЛ1 |
| Заводской номер | 1712, 1698, 1696, 1711, 1714, 1708, 495, 469, 508, 491, 434, 481, 1702, 1668, 1686, 1685, 1678, 1674, 1880, 2031, 1936, 1866, 2024, 2016, 2013, 1693, 1852, 1869 |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 100 |
| Номинальный вторичный ток 12ном, А | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | |||
| Номинальная частота йюм, Гц | 50 | |||
| Таблица 1.5 - Метрологические характе | ристики | |||
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТБМО-110-УХЛ1 | ТБМО-110-УХЛ1 | ||
| Заводской номер | 1562, 1098, 1563 | 1427, 1434, 1439 | ||
| Номинальное напряжение, кВ | 110 | 110 | ||
| Номинальный первичный ток Ьном, А | 75 | 50 | ||
| Номинальный вторичный ток Ьном, А | 1 | 1 | ||
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S | ||
| Номинальная вторичная нагрузка, В-А | 2 | 2 | ||
| Номинальная частота £юм, Гц | 50 | 50 | ||
| Таблица 1.6 - Метрологические характеристики | ||||
| Наименование характеристики | Значение | |||
| Модификация трансформатора | ТБМО-220 УХЛ1 | ТБМО-220 УХЛ1 | ТБМО-220 УХЛ1 | |
| Заводской номер | 398, 402, 394, 413, 399, 404, 422, 383, 414, 401, 391, 407, 390, 397, 442, 411, 412, 415, 420, 418, 393 | 60, 62, 69, 59, 61, 58 | 67, 66, 68, 63, 65, 64 | |
| Номинальное напряжение, кВ | 220 | 220 | 220 | |
| Номинальный первичный ток 11ном, А | 500 | 300 | 200 | |
| Номинальный вторичный ток 12ном, А | 1 | 1 | 1 | |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S | 0,2S | |
| Номинальная вторичная нагрузка, В-А | 2 | 2 | 2 | |
| Номинальная частота йюм, Гц | 50 | 50 | 50 | |
Таблица 1.7 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация трансформатора | ТБМО-220 УХЛ1 |
| Заводской номер | 121, 124, 114, 129, 123, 125, 251, 247, 252, 245, 255, 246, 224, 295, 220, 296, 226, 233, 511, 509, 513, 502, 510, 512, 294, 303, 284, 304, 232, 236, 235, 293, 219, 253, 292, 248, 453, 291, 454, 354, 332, 278, 243, 240, 241, 299, 298, 239, 228, 229, 231, 222, 216, 205, 201, 237, 196, 218, 234, 195, 722, 720, 724 |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 100 |
| Номинальный вторичный ток 12ном, А | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 |
| Номинальная частота £юм, Гц | 50 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТБМО-110-УХЛ1 | 1 шт. |
| Трансформатор тока | ТБМО-220 УХЛ1 | 1 шт. |
| Паспорт | ТБМО-110-УХЛ1 | 1 экз. |
| Паспорт | ТБМО-220 УХЛ1 | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 77 |
| Поверителей | 3 |
