Государственный реестр средств измерений

Трансформаторы напряжения емкостные DFK-245, DFK-362, 80254-20

80254-20
Трансформаторы напряжения емкостные DFK-245, DFK-362 (далее по тексту -трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 80254-20
Наименование СИ Трансформаторы напряжения емкостные
Обозначение типа СИ DFK-245, DFK-362
Изготовитель "Electrotecnica Arteche Hermanos, S.A.", Испания
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения емкостные DFK-245, DFK-362 (далее по тексту -трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

Трансформаторы напряжения выпущены в следующих модификациях DFK-245, DFK-362, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной мощностью основной вторичной обмотки.

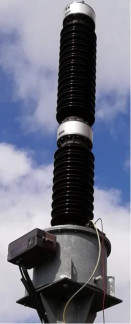

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1.1 - Метрологические характеристики DFK-245

Наименование характеристики

Значение для заводских номеров

10015575/1, 10015575/2, 10015575/3, 10015575/4, 10015575/7, 10015575/8, 10015575/9, 10015575/10, 10015575/12

0819306/11,

0819306/12,

0819306/15

10015576/3,

10015576/4,

10015576/6

Номинальное напряжение первичной обмотки Шном, кВ

220/V3

220/V3

220/V3

Номинальное напряжение вторичной обмотки И2ном, В

100/V3

100/V3

100/V3

Номинальная частота £юм, Гц

50

50

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2

0,2

0,2

Номинальная мощность основной вторичной обмотки, ВА

10; 30

30

50

Таблица 1.2 - Метрологические характеристики DFK-245

Наименование характеристики

Значение для заводских номеров

11011838/2, 11011838/6, 11011838/7, 11011838/8, 11011838/11, 11011838/12

0511781/1, 0511781/2, 0511781/3, 0511781/4, 0511781/5, 0511781/6

Номинальное напряжение первичной обмотки Шном, кВ

220/V3

220/V3

Номинальное напряжение вторичной обмотки и2ном, В

100/V3

100/V3

Номинальная частота £юм, Гц

50

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2

0,2

Номинальная мощность

50; 25

120

основной вторичной обмотки, ВА

Таблица 2 - Метрологические характеристики DFK-362

Наименование характеристики

Значение для заводского номера

11006561/1

Номинальное напряжение первичной обмотки и1ном, кВ

330/V3

Номинальное напряжение вторичной обмотки и2ном, В

100/V3

Номинальная частота £юм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2

Номинальная мощность основной вторичной обмотки, ВА

50; 100

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающие среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения емкостный

DFK-245

27 шт.

Трансформатор напряжения емкостный

DFK-362

1 шт.

Паспорт

DFK-245

27 экз.

Паспорт

DFK-362

1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

-    прибор сравнения КНТ -03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным DFK-245, DFK-362

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
