Трансформаторы тока LZZB9G-36/158b и LZZB9G-36/198b, 80255-20

80255-20
Трансформаторы тока LZZB9G-36/158b и LZZB9G-36/198b (далее - трансформаторы тока) предназначены для измерения силы тока, масштабного преобразования силы тока высокого фазного напряжения в силу тока, требуемую для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 80255-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ LZZB9G-36/158b, LZZB9G-36/198b
Изготовитель "ABB Electrical Equipment (Xiamen) Co., Ltd.", Китай
Год регистрации 2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока LZZB9G-36/158b и LZZB9G-36/198b (далее - трансформаторы тока) предназначены для измерения силы тока, масштабного преобразования силы тока высокого фазного напряжения в силу тока, требуемую для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание средства измерения

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнито-проводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока внутренней установки с литой изоляцией из эпоксидной смолы полностью герметичного исполнения с герметизацией вторичных выводов предназначен для измерения тока и питания релейной защиты линий переменного тока до 40,5 кВ, с частотой 50/60 Гц.

Трансформаторы по принципу конструкции - опорные, по виду изоляции - с литой изоляцией, закрытого исполнения.

Первичные и вторичные обмотки залиты эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов.

В связи с тем, что все узлы корпуса находятся внутри трансформаторов, доступ для предотвращения несанкционированного доступа к узлам регулировки и элементам конструкции не возможен, пломбировка не требуется.

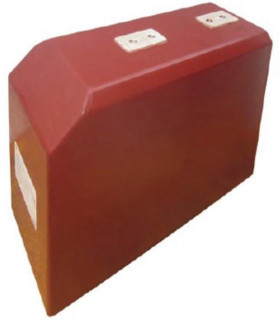

Общий вид трансформаторов тока LZZB9G-36/158b и LZZB9G-36/198b представлены на рисунках 1 и 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

Описание

Наибольшее рабочее напряжение, кВ

40,5

Номинальный первичный ток, А

400

Номинальный вторичный ток, А

5

Номинальная частота переменного тока сети, Гц

50

Класс точности обмоток для измерений и учета - для модификации LZZB9G-3 6/158b

0,5S/0,5

Наименование характеристики

Значение

- для модификации LZZB9G-3 6/198b

0,5

Класс точности обмоток для защиты

10Р/10Р

Номинальная вторичная нагрузка, В - А

- для модификации LZZB9G-3 6/158b

5/5/5/5

- для модификации LZZB9G-3 6/198b

5/5/5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

LZZB9G-36/158b

LZZB9G-36/198b

Габаритные размеры трансформатора, мм, не более

- Высота

317

317

- Ширина

158

198

- Глубина

370

370

Масса трансформатора, кг, не более

32

47

Условия эксплуатации:

- температура окружающей среды, °С

от минус 25 до +40

- относительная влажность при t = 20 °С, %, не более

95

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Трансформаторы тока (заводские номера LZZB9 G-3 6/158b: 106452001, 106412001, 106432001, 300452002, 300472002, 300462002)

LZZB 9 G-3 6/158b

6 шт.

Трансформаторы тока (заводские номера LZZB9 G-3 6/198b: 106472001, 106482001, 300022002

LZZB 9 G-3 6/198b

3 шт.

Паспорт

-

9 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КТН -03 (регистрационный номер в Федеральном информационном фонде 24719-03) ;

-    Магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9G-36/158b и LZZB9G-36/198b

ГОСТ 7746-2015 ГСИ. Трансформаторы тока. Общие технические условия.

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
