Трансформаторы напряжения JDZX22G-35, 80256-20

80256-20
Трансформаторы напряжения JDZX22G-35 (далее - трансформаторы напряжения) предназначены для измерений напряжения, масштабного преобразования высокого фазного напряжения в напряжение, требуемое для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления.
Карточка СИ
Номер в госреестре 80256-20
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ JDZX22G-35
Изготовитель "ABB Electrical Equipment (Xiamen) Co., Ltd.", Китай
Год регистрации 2020
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения JDZX22G-35 (далее - трансформаторы напряжения) предназначены для измерений напряжения, масштабного преобразования высокого фазного напряжения в напряжение, требуемое для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления.

Описание средства измерения

Принцип действия трансформаторов заключается в преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения являются однофазными заземляемыми трансформаторами опорного типа, с литой изоляцией из специального компаунда, герметичного исполнения. Ком-паундное литье покрыто цинком и выполняет одновременно функции изолятора и несущей конструкции.

Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа.

На лицевой стороне трансформаторов расположена табличка с техническими данными.

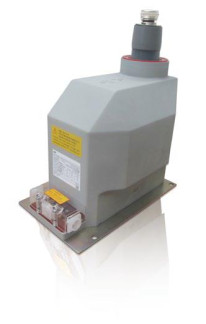

Общий вид трансформатора напряжения JDZX22G-35 с указанием места пломбирования представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Параметр

Значения

Номинальное напряжение первичной обмотки, кВ

Описание

Значения номинальных напряжений вторичных обмоток, В

-    основных вторичных обмоток

-    дополнительной вторичной обмотки

100/V3 : 100/V3 100/3

Класс точности вторичных обмоток

-    основных вторичных обмоток

-    дополнительной вторичной обмотки

0,5/0,5

Значения номинальных мощностей вторичных обмоток, В - А

-    основных вторичных обмоток

-    дополнительной вторичной обмотки

5/5

30

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более

- Высота

417

- Ширина

205

- Глубина

343

Масса трансформатора, кг, не более

39

Условия эксплуатации:

- температура окружающей среды, °С

от минус 25 до +40

- относительная влажность при t = 20 °С, %, не более

95

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

аблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Трансформаторы напряжения (заводские номера: 200892001, 200902001, 200912001, 200922001, 200932001, 200942001)

JDZX22G-35

6 шт.

Паспорт

-

6 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    трансформатор напряжения измерительный лабораторный НЛЛ -35 (регистрационный номер в Федеральном информационном фонде 5811-06);

-    прибор сравнения КТН -03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    мультиметр «Ресурс-ПЭ» (регистрационный номер в Федеральном информационном фонде 33750-12)

-    магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZX22G-35

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

Зарегистрировано поверок 6
Поверителей 1
Актуальность данных 17.11.2024
