| Номер в госреестре | 80257-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ТЕМР |
| Изготовитель | "Trench Limited Instrument Transformer Division", Канада |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TEMP (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения - емкостные, состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ). Делитель напряжения состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, Делитель напряжения смонтирован в виде колонны из нескольких секций.
ЭМУ состоит из компенсирующего реактора и электромагнитного трансформатора, имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом. ЭМУ подключается к выходу делителя напряжения. Корпус ЭМУ служит основанием для монтажа колонны делителя. Высоковольтный ввод находится на верхнем фланце делителя. На боковой части бака с ЭМУ расположена коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

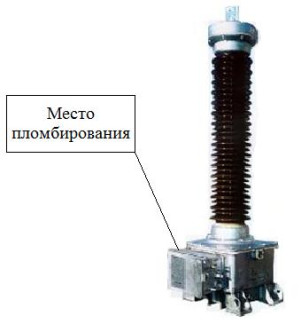

Внешний вид трансформаторов напряжения и место пломбирования представлены на рисунке 1.
Рисунок 1 - Внешний вид трансформатора напряжения Программное обеспечение
отсутствует.
Таблица 1 - Метрологические характеристики_
| Характеристика | Значение | |
| Обозначение типа трансформатора напряжения | TEMP 123 | TEMP 245 |
| Номинальное напряжение первичной обмотки, В | 110000/V3 | 220000/V3 |
| Номинальное напряжение вторичных обмоток, В: 1a - 1n | 100/V3 | 100/V3 |
| 2a - 2n | 100 | 100 |
| 3a - 3n | 100/V3 | 100/V3 |
| Классы точности вторичных обмоток: 1a - 1n | 0,2 | 0,2 |
| 2a - 2n | 3Р | 3Р |
| 3a - 3n | 0,2 | 0,2 |
| Номинальная вторичная нагрузка, В-А: 1a - 1n | 225 | 225 |
| 2a - 2n | 225 | 225 |
| 3a - 3n | 50 | 50 |
| Предельная мощность вторичных обмоток, В-А | 1000 | 1000 |
| Номинальная частота, Гц | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение | |
| Обозначение типа трансформатора напряжения | TEMP 123 | TEMP 245 |
| Масса не более, кг | 306 | 408 |
| Габаритные размеры, мм, не более | 1759x508x677 | 2953x508x677 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения (Зав. №№ Т11182302, Т11182303, Т11182301, Т11182304, Т11182305, Т11182306) | TEMP 123 | 6 шт. |
| Трансформатор напряжения (Зав. №№ T11182404, T11182405, T11182406, T11182401, T11182403, T11182402) | TEMP 245 | 6 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 -го разряда по ГОСТ Р 8.746 -2011;
- прибор сравнения КНТ -05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения TEMP
ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
