Государственный реестр средств измерений

Преобразователи частоты вращения ОХ1, 80260-20

80260-20
Преобразователи частоты вращения ОХ 1 (далее по тексту - преобразователи) предназначены для измерений частоты вращения и преобразований воздействия на их чувствительный элемент вращающегося зубчатого колеса, закреплённого на валу контролируемого агрегата, в последовательность импульсов прямоугольной формы, частота следования которых пропорциональна частоте вращения вала.
Карточка СИ
Номер в госреестре 80260-20
Наименование СИ Преобразователи частоты вращения
Обозначение типа СИ ОХ1
Изготовитель Акционерное общество "Научно исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Год регистрации 2020
Срок свидетельства 23.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи частоты вращения ОХ 1 (далее по тексту - преобразователи) предназначены для измерений частоты вращения и преобразований воздействия на их чувствительный элемент вращающегося зубчатого колеса, закреплённого на валу контролируемого агрегата, в последовательность импульсов прямоугольной формы, частота следования которых пропорциональна частоте вращения вала.

Описание

Принцип действия преобразователя основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы прямоугольной формы.

Преобразователь частоты вращения ОХ 1 состоит из преобразователя измерительного первичного (ПИП) и преобразователя нормирующего измерительного (ВИП).

ПИП выполнен в виде герметичной конструкции и состоит из керамического корпуса, внутри которого расположена катушка индуктивности с двумя обмотками - измерительной и компенсационной. Выводы катушки индуктивности распаяны на контактную колодку. В колодку закреплён кабель, который заканчивается разъёмом для подключения ВИП.

ВИП выполнен в виде отдельного неразборного блока и состоит из блока питания, аналоговой и цифровой части. Аналоговая часть обеспечивает приём сигналов с ПИП и их последующую обработку для передачи в цифровую часть схемы.

Преобразователи выпускаются в двух исполнениях: ОХ 1 и ОХ 1-01 отличающихся друг от друга способом установки и длиной кабеля.

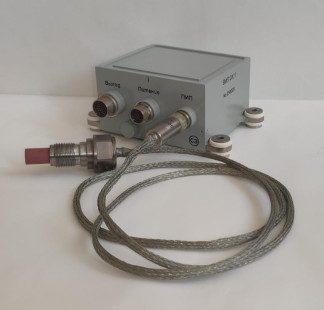

Общий вид преобразователя представлен на рисунке 1.

Ввиду неразборной конструкции пломбирование преобразователя не предусмотрено

Программное обеспечение

В преобразователе используется автономное и встроенное программное обеспечение (далее - ПО)

Встроенное программное обеспечение установлено в ВИП и предназначено для обработки измерительной информации, поступающей с ПИП, преобразования текущих значений частоты вращения в цифровой вид и передачи результатов измерений по интерфейсу RS-485.

Метрологические характеристики нормируются с учётом встроенного ПО. Автономное ПО предназначено для отображения результатов измерений частоты вращения.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

для автономного ПО

для встроенного ПО

Идентификационное наименование ПО

ОН1.ехе

Prooba.hex

Номер версии (идентификационный номер) ПО

не ниже 0.0.1.1

не ниже 2.7.5.1

Цифровой идентификатор ПО

EFBC483AE385559A1BED

FB7F5A80EF944085A3EA3

(контрольная сумма)

0B57963B19E3

8CC614E6678

Алгоритм вычисления идентификатора ПО

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений частоты вращения, об/мин

от 0 до 130000

Диапазон преобразований частоты вращения в аналоговый сигнал, об/мин

от 0 до 130000

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений частоты вращения, %

±0,5

Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований частоты вращения в аналоговый сигнал, %

±0,5

Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений (преобразований) частоты вращения от изменения напряжения питания, %

±0,2

Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений (преобразований) частоты вращения от воздействия синусоидальной вибрации, %

±0,7

Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений (преобразований) частоты вращения от воздействия повышенной температуры окружающей среды, %

±0,8

Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений (преобразований) частоты вращения от воздействия пониженной температуры окружающей среды, %

±0,8

Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности измерений (преобразований) частоты вращения от воздействия повышенного давления среды на корпус ПИП, %

±0,2

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

-    напряжение питания, В

-    синусоидальные виброускорения с параметрами:

-    амплитуда, м/с2, не более

-    частота, Гц, не более

от +15 до +35 от 45 до 75 от 86 до 106 от 26 до 28

10

20

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры выходного сигнала:

-    цифровой выходной сигнал

-    аналоговый выходной сигнал

-    амплитуда, В

-    нулевое смещение, В

последовательный код по интерфейсу RS-485

от 4,0 до 6,0 от 0,0 до 0,6

Напряжение питания постоянного тока, В

от 23 до 34

Потребляемая мощность, В-А, не более

5,4

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- ПИП для преобразователя ОХ 1

-длина

55

- диаметр

24,6

- ПИП для преобразователя ОХ 1 -01

-длина

45

- диаметр

35,8

- ВИП

- длина

95

- высота

53,5

- ширина

120,5

Масса, кг, не более:

- ПИП без учета кабельной перемычки

0,19

- ВИП

0,5

Условия эксплуатации:

- температура окружающей среды, °С

для ПИП

от -253 до+200 за 2 включения с длительностью одного включения до 1400 с в течение срока службы

для ПИП

от -50 до +60

для ВИП

в течение 50 ч за срок службы

- относительная влажность воздуха при температуре

+25 °С, %, не более

98

- синусоидальные виброускорения с параметрами:

для ПИП:

- амплитуда, м/с2, не более

3000

- частота, Гц, не более

5000

для ВИП:

- амплитуда, м/с2, не более

200

- частота, Гц, не более

2000

за 2 включения с длительностью одного включения до 1400 с в каждом направлении в течение срока службы

- повышенное давление среды на корпус ПИП, МПа

2,5

за 2 включения с длительностью одного включения до 1400 с в течение срока

Остальное время эксплуатация проводится в

службы

нормальных условиях

Гамма-процентный срок службы, лет

6,5

Гамма-процентный ресурс, ч

1000

Знак утверждения типа

наносится на корпус ВИП способом шелкографии и на титульные листы формуляра и руководства по эксплуатации типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь в составе:

-    ПИП

-    ВИП

ОХ 11) СДАИ.408119.230 СДАИ.411621.027

1 шт. 1 шт.

Формуляр

СДАИ.402132.007ФО

1 экз.

Руководство по эксплуатации

СДАИ.402132.007РЭ

1 экз.

Методика поверки

МП 253-898-2020

1 экз.

1) - обозначение преобразователя зависит от его исполнения Поверка

осуществляется по документу МП 253-898-2020 «ГСИ. Преобразователи частоты вращения ОХ 1. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 20.10.2020 г.

Основные средства поверки:

-    установка тахометрическая УТ05-60, регистрационный номер в Федеральном информационном фонде 6840-78;

-    частотомер электронно-счётный Ч3-85/3, регистрационный номер в Федеральном информационном фонде 32359-06;

-    осциллограф цифровой TDS 220, регистрационный номер в Федеральном информационном фонде 19294-00;

-    мультиметр цифровой 34450A, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 55261-13.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

СДАИ.402141.028ТУ «Преобразователи частоты вращения ОХ 1. Технические условия»
