| Номер в госреестре | 80281-20 |
| Наименование СИ | Система налива автомобильных топлив в автомобильные цистерны АО "Антипинский НПЗ" |
| Изготовитель | Акционерное общество "Антипинский нефтеперерабатывающий завод" (АО "Антипинский НПЗ"), г. Тюмень |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ» (далее - АСН) предназначена для измерения массы отпускаемых нефтепродуктов.
Принцип действия системы налива основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением массовых расходомеров.
АСН представляет собой единичный экземпляр измерительной системы,
спроектированной для конкретного объекта из компонентов серийного производства. Средства измерений, входящие в состав АСН представлены в таблице 1.
Таблица 1 - Состав АСН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые кориолисовые ROTAMASS мод. RCCT39 | 27054-14 |
| Комплексы измерительно-вычислительные DohSys BCU | 61389-15 |
АСН обеспечивает выполнение следующих основных функций:
- измерение в автоматическом режиме массового расхода нефтепродуктов по каждому стояку налива;
- вычисление средневзвешенных значений массы и массового расхода нефтепродуктов;
- поддержание заданного расхода по каждому стояку налива;
- дистанционное управление запорной арматурой с сигнализацией положения;
- регистрация результатов измерений параметров нефтепродуктов на каждом стояке
налива;
- защита измерительной информации от несанкционированного доступа.

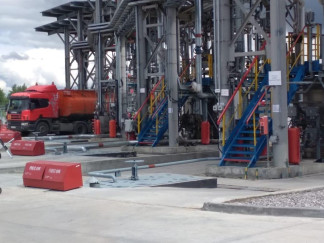

Общий вид системы налива представлен на рисунке 1.
Программное обеспечение (далее - ПО) АСН обеспечивает реализацию его функций. Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SMR-S6 |
| Номер версии (идентификационный номер) ПО | v 1.0 |
| Цифровой идентификатор ПО | 7FBD |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Таблица 3 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 10 до 90 |
| Пределы допускаемой относительной погрешности измерения массы, % | ±0,25 |
| Количество постов налива | 10 |
| Характеристики измеряемой среды: - температура, °С бензин дизельное топливо - давление, МПа - плотность, кг/м3 | от -35 до +40 от -35 до +55 от 0,01 до 1,00 от 700 до 900 |
| Температура окружающего воздуха, °С | от -50 до +50 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | от 187 до 244 50±1 |
| Потребляемая мощность, кВА, не более | 2 |
наносится на титульный лист руководства по эксплуатации АСН типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ» | 1 экз. | |
| Система налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ». Руководство по эксплуатации | 1 экз. | |
| ГСИ. Система налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ». Методика поверки | 1 экз. |
осуществляется по документу МП 80281-20 «ГСИ. Система налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ». Методика поверки», утвержденной ФБУ «Тюменский ЦСМ» 26.05.2020 г.
Основные средства поверки:
- установка поверочная средств измерений объема и массы УПМ, регистрационный номер 45711-16, в соответствии с государственной поверочной схемой, утвержденной Приказом Росстандарта от 07.02.2018г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
- средства поверки в соответствии с методиками поверки средств измерений, входящих в состав АСН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ».
«Масса нефтепродуктов. Методика измерений системой налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ», свидетельство об аттестации методики измерений 1523/01.00248-2014/2020 от 09.04.2020 г. Аттестована ФБУ «Тюменский ЦСМ», аттестат аккредитации № 01.00248-2014.
Нормативные документы, устанавливающие требования к системе налива автомобильных топлив в автомобильные цистерны АО «Антипинский НПЗ»
Приказ Минэнерго России от 15.03.2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
