Номер в госреестре | 80285-20 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВС-700, РВС-1000, РВС-2000 |
Изготовитель | Публичное акционерное общество "НК "Роснефть"- Ямалнефтепродукт" (ПАО "НК "Роснефть"- Ямалнефтепродукт"), Ямало-Ненецкий автономный округ, г. Салехард |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо -раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-700 зав.№№ 7, 8, РВС-1000 зав.№ 9, РВС-2000 зав.№№ 25, 26, 29, 30 расположены:
Ямало-Ненецкий автономный округ, г. Лабытнанги, район «Геофизики», промзона, Нефтебаза ПАО «НК «Роснефть»-Ямалнефтепродукт» (РВС-700 зав.№№ 7, 8);
Ямало-Ненецкий автономный округ, г. Салехард, Горького, 25, Нефтебаза ПАО «НК «Роснефть»-Ямалнефтепродукт» (РВС-1000 зав.№ 9, РВС-2000 зав.№№ 25, 26, 29, 30).

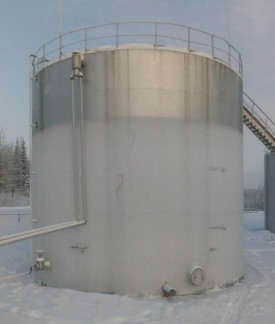

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000 представлены на рисунке 1-3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение | ||
РВС-700 | РВС-1000 | РВС-2000 | |
Номинальная вместимость, м3 | 700 | 1000 | 2000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Средний срок службы, лет | 30 |
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС-700 | 2 шт. |
Резервуар стальной вертикальный цилиндрический | РВС-1000 | 1 шт. |
Резервуар стальной вертикальный цилиндрический | РВС-2000 | 4 шт. |
Паспорт | - | 7 экз. |
Осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Зарегистрировано поверок | 7 |
Поверителей | 1 |
Актуальность данных | 22.09.2024 |
