| Номер в госреестре | 80295-20 |
| Наименование СИ | Установка трубопоршневая поверочная двунаправленная |
| Обозначение типа СИ | Smith Meter 1990 |
| Изготовитель | ?ма "Smith Meter Inc." An FMC Corporation subsidiary, США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая поверочная двунаправленная Smith Meter 1990 (далее -ТПУ) предназначена для воспроизведения, хранения и передачи единиц объема и объемного расхода протекающей жидкости при градуировке, поверке и контроле метрологических характеристик преобразователей расхода (счетчиков жидкости) с электрическим импульсным выходным сигналом (далее - ПР), входящих в состав системы измерений количества и показателей качества нефти №1209 (далее - СИКН), при их эксплуатации и после ремонта.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый ПР соединяют по -следовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав СИКН. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2 °С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления.
ТПУ является двунаправленной и имеет стационарное исполнение.

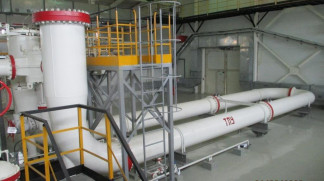

Общий вид ТПУ приведен на рисунке 1.
Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов положения шарового поршня, через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка.
Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) фланец калиброванного участка б) сигнализатор прохождения шарового поршня
отсутствует.
| Пределы допускаемой относительной погрешности при измерениях вместимости калиброванного участка, % | ±0,1 |
| Верхний предел диапазона измерений расхода жидкости, м3/ч | 1990 |
| Динамический диапазон объемного расхода жидкости, м 3/ч | 1:10 |
| Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3 - сигнализаторы 1 -3-1 - сигнализаторы 2 -4-2 | 11,9720 11,9696 |
Таблица 2 - Основные технические характеристики
| Диаметр калиброванного участка, мм | 742,95 |
| Толщина стенок калиброванного участка, мм | 9,525 |
| Измеряемая среда | Вода, нефть, нефтепродукты |
| Диапазон температуры измеряемой среды, °С | от +5 до +50 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Вязкость измеряемой среды, мм2/с | от 0,4 до 300 |
| Содержание свободного газа | не допускается |
| Параметры электрического питания: - напряжение переменного тока, В | 230±23/400±40 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВА, не более | 3,5 |
| Габаритные размеры, мм, не более: - длина | 18715 |
| - ширина | 3937 |
| - высота | 4420 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +5 0 |
| - атмосферное давление, кПа | от 96 до 104 |
| - относительная влажность окружающего воздуха при температуре 25°С, %, не более | 90 |
| Средняя наработка на отказ, циклов, не менее | 6000 |
| Средний срок службы, лет, не менее | 15 |
наносится в левой верхней части титульного листа формуляра типографским способом.
Таблица 3_
| Наименование | Обозначение | Количество |
| Установка трубопоршневая двунаправленная | Smith Meter 1990, заводской №1463 | 1 шт. |
| Руководство по эксплуатации и обслуживанию | - | 1 экз. |
| Комплект ЗИП | - | 1 экз. |
осуществляется по документам:
- МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников» (с изменениями №№ 1, 2, 3);
- МИ 2974-2006 «ГСИ. Установки поверочные трубопоршневые 2 -го разряда. Методика поверки трубопоршневой установкой 1 -го разряда с компаратором» (с изменениями №№ 1, 2, 3);
Основные средства поверки:
- рабочий эталон единицы объема жидкости 1 -го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ± 0,02 %;
- рабочий эталон 1 -го разряда в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ± 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке трубопоршневой двунаправленной Smith Meter 1990
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
