| Номер в госреестре | 80298-20 |
| Наименование СИ | Измерители скорости потока газа |
| Обозначение типа СИ | PCME STACKFLOW |
| Изготовитель | ENVEA UK Ltd, Великобритания |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости потока газа PCME STACKFLOW (далее - измерители) предназначены для измерений скорости и объемного расхода газа в рабочих условиях.
Принцип действия измерителей основан на методе измерения времени прохождения ультразвуковых импульсов, направленных по потоку газа и против него. Измеренная разность времени пропорциональна средней скорости движения газа по трубопроводу в рабочих условиях. Скорость потока газа в рабочих условиях при известном поперечном сечении трубопровода (вводится в память измерителя) пропорциональна объемному расходу газа.
Конструктивно измерители состоят из следующих элементов:
- измерительного блока, встраиваемого в трубопровод. Выпускаются в двух исполнениях (стандартный (прямой) и угловой). Преобразователи измерительного блока имеют аналоговый выходной канал 4 - 20 мА;
- блока управления. Выпускаются в двух исполнениях: мультиконтроллер многоканальный (PLUS) и модуль интерфейса одноканальный (STANDARD).
Измерители обеспечивают выполнение следующих функций:
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей температуры и давления;
- обработка, отображения и хранение измерительной информации и настроечных параметров измерителей;
- передача измерительной информации по аналоговым и цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
При монтаже измерительного блока необходимо обеспечить не менее 5 диаметров трубопровода от ближайшего местного сопротивления;

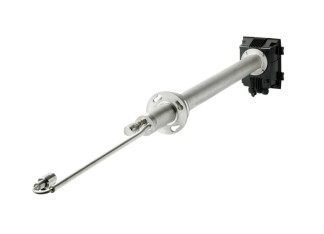

Общий вид измерителей и мест их пломбирования представлен на рисунках 1 - 4.
Измерители имеют встроенное программное обеспечение (ПО).
Встроенное ПО осуществляет следующие основные функции:
- обработку измерительной информации от первичного измерительного преобразователя,
- отображение рабочего состояния измерителя с выводом на дисплей,
- диагностику аппаратной части и целостности фиксированной части ПО,
- вывод через последовательный порт измерительной информации на внешние устройства.
| Идентификационные данные(признаки) | Значение | ||
| Блок управления | STACKFLOW 400 sensor | ||
| PLUS | STANDARD | ||
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | не ниже 2.07 | не ниже 9.03 | не ниже 2.04 |
| Цифровой идентификатор ПО | - | - | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения «средний» в соответствии с Р
50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости потока газа в рабочих условиях, м/с | от -50 до -0,05 и от 0,05 до 50 |
| Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с | ±(0,03+0,03V) ^ |
| Диапазон измерений объемного расхода в рабочих условиях, м3/с | от SminVmin до Smax^Vmax2) |
| Пределы допускаемой относительной погрешности при измерении объемного расхода газа в рабочих условиях, % | ±(5/V+3,5) |
| 1)V- скорость газового потока, м/с 2)Smin и Smax- наименьшая и наибольшая площадь сечения газохода, м2 Vmin до Vmax- наименьшая и наибольшая скорость газового потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина, ширина, высота), мм, не более - измерительный блок (без зонда) -зонд, длина, мм прямое исполнение угловое исполнение - блок управления PLUS (мультиконтроллер) - блок управления STANDARD (модуль интерфейса) | 148; 192; 106 1588 1033 263;162;91 220;124;80 |
| Масса, кг, не более - измерительный блок - блок управления PLUS (мультиконтроллер) - блок управления STANDARD (модуль интерфейса) | 8,6 5,7 1,5 |
| Напряжение питания (50/60 Гц), В | от 187 до 240 |
| Потребляемая мощность, Вт, не более | 242 |
| Диаметр трубы, м | от 0,5 до 12 |
| Давление в трубе, кПа | от -10 до +10 |
| Температура окружающей среды, оС | от -20 до +50 |
| Относительная влажность измеряемой среды, %, не более | 95(без конденсации) |
| Наработка на отказ, ч | 87 000 |
| Средний срок службы, лет, не менее | 15 |
наносится на лицевую поверхность корпуса измерителя в виде наклейки или гравировки и на титульный лист эксплуатационной документации типографским способом.
Т аблица 4 - Комплектность измерителей
| Наименование | Обозначение | Количество, шт | Примечание |
| Измеритель скорости потока газа РСМЕ STACKFLOW | - | 1 шт. | Исполнение согласно заказу |
| Руководство по эксплуатации | - | 1 шт. | |
| Методика поверки | МП 2550-0367-2020 | 1 экз. | По заказу |
| Паспорт | 1 экэ. |
осуществляется по документу МП 2550-0367-2020 «ГСИ. Измерители скорости потока газа РСМЕ STACKFLOW Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 03 июня 2020 г.
Основные средства поверки:
рабочий эталон в соответствии с ГПС, утвержденной приказом Росстандарта № 2815 от 25.11.2019 г. (эталонная установка с диапазоном скоростей не менее, чем у поверяемого измерителя, и погрешностью не более 1/3 погрешности измерителя).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
Приказ Минприроды от 07.12.12 № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта № 2825 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта № 2815 от 25.11.2019 г. «Об утверждении «Государственной поверочной схемы для средств измерений скорости воздушного потока»
Технический регламент Таможенного Союза ТР ТС 020/2011 Электромагнитная совместимость технических средств
Технический регламент Таможенного Союза ТР ТС 004/2011 О безопасности низковольтного оборудования
Техническая документация фирмы-изготовителя.
