| Номер в госреестре | 80301-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-30000, РВСП-30000 |
| Изготовитель | Закрытое акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (ЗАО "АП РМК"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-30000, РВСП-30000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-30000, РВСП-30000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары РВС-30000 представляют собой стальную вертикальную конструкцию цилиндрической формы с наружной теплоизоляцией и купольной крышей.
Резервуары РВСП-30000 представляют собой стальную вертикальную конструкцию цилиндрической формы с понтоном и купольной крышей.
Цилиндрическая стенка резервуаров РВС-30000, РВСП-30000 включает в себя девять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-30000 с заводскими номерами 13, 14, 15, 16 и РВСП-30000 с заводскими номерами 17, 18, 19, 20 расположены по адресу: 188477, Ленинградская область, Кингисеппский район, Вистинское сельское поселение, Морской торговый порт Усть-Луга, комплекс наливных грузов, АО «Усть-Луга Ойл».

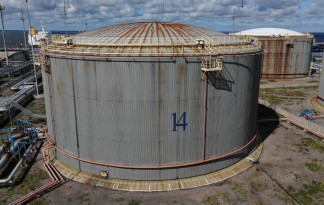

Общий вид резервуаров стальных вертикальных цилиндрических РВС-30000, РВСП-
3 0000 представлен на рисунках 1 и 2.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-30000, РВСП-30000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-30000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-30000 | 4 шт. |
| Градуировочная таблица | - | 4 экз. |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-30000 | 4 шт. |
| Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт | РВСП-30000 | 4 шт. |
| Градуировочная таблица | - | 4 экз. |
| Методика поверки | МП 501-2020 | 1 экз. |
осуществляется по документу МП 501-2020 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-30000, РВСП-30000. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 07 августа 2020 г.
Основные средства поверки:
- машина координатно-измерительная мобильная FARO Laser Scanner Focus S 70, регистрационный номер 70272-18;
- рулетка измерительная металлическая 2-го класса точности РНГ, мод. Р50Н2Г, регистрационный номер 60606-15, верхний предел измерений 50 м;
- рулетка измерительная металлическая 2-го класса точности TS20/2 регистрационный номер 22003-07, верхний предел измерений: 20 м;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на градуировочную таблицу в виде оттиска поверительного
клейма.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-30000, РВСП-30000
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
