| Номер в госреестре | 80305-20 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | Рк-24 МГ |
| Изготовитель | Общество с ограниченной ответственностью "Научнопроизводственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические Рк-24 МГ (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары Рк-24 МГ представляют собой сварные горизонтальные конструкции цилиндрической формы наземного исполнения с усечено-коническими днищами.
Резервуары оборудованы узлом дыхательным, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические Рк-24 МГ расположены на территории ПУ ФСБ России по западному арктическому району по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| 190-С1, 191-С2, 192-С3, 193-С4, 194-С5, 195-С6, 196-С7, 197-С8, 198-С9, 199-С10, 200-С11, 201-С12, 202-С17, 203-С18, 204-С19, 205-С20, 206-С16, 207-С15, 208-С14, 209-С13 | Красноярский край, Таймырский Долгано-Ненецкий район, архипелаг Северная земля, остров Средний |
| 210-ЧЕ1, 211-ЧЕ2, 212-ЧЕ3, 213-ЧЕ4, 214 -ЧЕ5, 215-ЧЕ6, 216-ЧЕ7, 217 -ЧЕ8, 218-ЧЕ9, 219-ЧЕ10, 220-ЧЕ11, 221-ЧЕ12 | Красноярский край, Таймырский Долгано-Ненецкий район, мыс Челюскина |

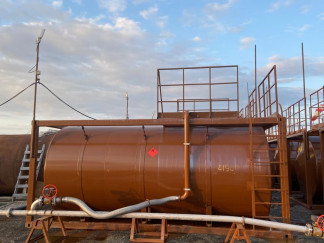

Общий вид резервуаров горизонтальных стальных цилиндрических Рк-24 МГ представлен на рисунке 1.
Пломбирование резервуаров горизонтальных стальных цилиндрических Рк-24 МГ не предусмотрено.
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | Рк-24 МГ |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности вместимости резервуара от 4 до 25 м3 при геометрическом методе, % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | От минус 50 до плюс 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары горизонтальные стальные цилиндрические | Рк-24 МГ зав.№№ 190-С1, 191-С2, 192-С3, 193-С4, 194-С5, 195-С6, 196-С7, 197-С8, 198-С9, 199-С10, 200-С11, 201-С12, 202-С17, 203-С18, 204-С19, 205-С20, 206-С16, 207-С15, 208-С14, 209-С13, 210-ЧЕ1, 211-ЧЕ2, 212-ЧЕ3, 213-ЧЕ4, 214-ЧЕ5, 215-ЧЕ6, 216-ЧЕ7, 217-ЧЕ8, 218-ЧЕ9, 219-ЧЕ10, 220-ЧЕ11, 221-ЧЕ12 | 32 шт. |
| Паспорта на резервуары | - | 32 экз. |
| Градуировочные таблицы | - | 32 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2 -го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ ± (0,001h+0,03) мм (рег.№ 28229-04);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0° до 360°, СКП измерения ±1,5 мм (рег.№ 43704-10);
- рейка нивелирная телескопическая RGK TS-3, 3 м, ПГ ± 0,2 мм (рег.№ 74098-19);
- линейка измерительная металлическая, (0 -500) мм, ПГ ± 0,1 мм (рег.№ 20048-05);
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, ПГ ± 0,2 °С (рег.№ 303-91);
- газоанализатор взрывоопасных паров Сигнал -4, ПГ ± 5 % (рег.№ 38260-08);
- штангенциркуль ТТТЦ -III, (0-500) мм, ПГ ± 0,1 мм (рег.№ 7706-00);
- динамометр ДПУ-0,1-2, (0-100) Н, ПГ ± 2 % (рег.№ 26687-08);
- измеритель комбинированный Testo 410-2, (0-50) °С, (15-85) %, (0,4-20,0) м/с, ПГ ± 0,5°С, ПГ ± 2,5 %, ПГ ± (0,2+0,05V) м/с (рег.№ 52193-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим Рк-24 МГ
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
