| Номер в госреестре | 80310-20 |
| Наименование СИ | Комплексы тепловизионного контроля измерительные стационарные серии DS-2TD |
| Изготовитель | "Hangzhou Hikvision Digital Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы тепловизионного контроля измерительные стационарные серии DS -2TD (далее по тексту - комплексы) предназначены для непрерывных бесконтактных (дистанционных) измерений температуры тела человека в процессе эпидемиологического контроля (мониторинга) мест большого скопления или большой проходимости людского потока, при этом, измерения происходят в пределах зоны, определяемой полем зрения оптической системы тепловизионной камеры (тепловизора), и визуализации информации на мониторе персонального компьютера.
Принцип действия комплексов основан на измерении температуры людей, путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизионной камеры, входящей в состав комплексов, в цифровой сигнал. Приемник тепловизионной камеры представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
В состав комплексов входят:
- оптико-электронный блок, в состав которого входит тепловизионная камера, обеспечивающая измерение температуры, и видеокамера, позволяющая идентифицировать человека с повышенной температурой, а также делать фото - и видеозапись;
- излучатель DS-2TE127-G4A в виде модели «абсолютно чёрного тела» (далее по тексту - АЧТ), излучающий в инфракрасном спектре эквивалент постоянной температуры (установленная температура плюс 35 °С), основываясь на котором, измерительный алгоритм тепловизора автоматически производит постоянную «самокалибровку» в процессе измерений;
- программное обеспечение (далее по тексту - ПО), которое активируется через интернет-браузер на компьютере или ноутбуке контролирующего сотрудника, позволяет определять людей с повышенной температурой тела, выдает звуковой сигнал сирены при обнаружении и делает запись видео этого человека.
Комплексы изготавливаются в 8 -ми моделях: DS-2TD2636B-10/P, DS-2TD2636B-13/P, DS-2TD2636B-15/P, DS-2TD2637B-10/P, DS-2TD2617B-6/PA, DS-2TD2617B-3/PA, DS-2TD1217B-6/PA, DS-2TD1217B-3/PA. Все модификации отличаются друг от друга по метрологическим и техническим характеристикам.
Оптико-электронный блок, входящий в состав комплексов моделей DS-2TD2636B-10/P, DS-2TD2636B-13/P, DS-2TD2636B-15/P, DS-2TD2637B-10/P, DS-2TD2617B-6/PA, DS-2TD2617B-3/PA конструктивно выполнен в цилиндрическом корпусе из алюминия, на лицевой панели которого размещены объективы тепловизионной и видеокамеры. Оптикоэлектронный блок, входящий в состав комплексов моделей DS-2TD1217B-3/PA, DS-2TD1217B-6/PA конструктивно выполнен в «купольном» корпусе из алюминия, на лицевой панели которого размещены объективы тепловизионной и видеокамеры.
АЧТ конструктивно выполнено в прямоугольном блоке из алюминия, на лицевой панели которого размещена излучающая поверхность, а на задней панели - регулятор температуры.
Установка комплексов осуществляется только внутри помещений с хорошим освещением при помощи комплекта специальных монтажных приспособлений.

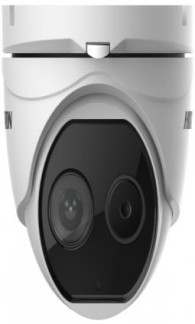

Фотографии общего вида компонентов комплексов тепловизионного контроля измерительных стационарных серии DS -2TD приведены на рисунках 1 -3. Структура системы представлена на рисунке 4.
<■
Пломбирование компонентов систем не предусмотрено.
Программное обеспечение (ПО) систем состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав оптико-электронный блока, на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция оптико-электронного блока исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V5.5.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономная часть ПО, доступная через Web-браузер ПК, предназначена для представления результатов измерения температуры человека в потоке, используя алгоритм поиска и детектирования лиц, что позволяет автоматически выделять только людей, из всех излучающих объектов в поле зрения, и измерять только тепловое излучение, исходящие от них. Также ПО обеспечивает измерение температуры в автоматическом режиме, что позволяет задействовать функцию тревоги, при получении данных измерений температуры выше заданных допустимых параметров.
Метрологические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-2TD моделей DS-2TD2636B-10/P, DS-2TD2636B-13/P, DS-2TD2636B-15/P приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение (в зависимости от модификации) | ||
| DS- 2TD2636B- 10/P | DS- 2TD2636B- 13/P | DS- 2TD2636B- 15/P | |
| Диапазон измерений температуры, °С | от 30 до +44 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +20 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С | ±1 ,0 ±0,5 (*); ±1,0(**) | ||
| Разрешающая способность при измерении температуры, °С | 0,1 | ||
| Порог температурной чувствительности | <0,04 | ||
| Наименование характеристики | Значение (в зависимости от модификации) | ||
| DS- 2TD2636B- 10/P | DS- 2TD2636B- 13/P | DS- 2TD2636B- 15/P | |
| (при температуре объекта +30 °С), °С | |||
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Углы поля зрения, градус по горизонтали х градус по вертикали | 37,5°х28,5° | 28,8°х21,6° | 24,2°х18,4° |
| Фокусное расстояние, мм | 9,7 | 13 | 15 |
| Пространственное разрешение, мрад | 1,75 | 1,3 | 1,13 |
| Примечания: (*) - данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ, входящим в комплектность комплекса и находящимся в ее поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа; (**) - без использования комплектного излучателя. | |||
Метрологические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-2TD моделей DS-2TD2637B-10/P, DS-2TD2617B-6/PA, DS-2TD2617B-3/PA приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение (в зависимости от модификации) | ||
| DS- 2TD2637B- 10/P | DS- 2TD2617B- 6/PA | DS- 2TD2617B- 3/PA | |
| Диапазон измерений температуры, °С | от +30 до +44 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +20 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С | ±1 ,0 ±0,5 (*); ±1,0(**) | ||
| Разрешающая способность при измерении температуры, °С | 0,1 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,035 | <0,040 | <0,040 |
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Наименование характеристики | Значение (в зависимости от модификации) | ||
| DS- 2TD2637B- 10/P | DS- 2TD2617B- 6/PA | DS- 2TD2617B- 3/PA | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 37,5°х28,5° | 25,0°х18,7° | 50,0°х37,2° |
| Фокусное расстояние, мм | 9,7 | 6,2 | 3,1 |
| Пространственное разрешение, мрад | 1,75 | 2,74 | 5,48 |
Примечания:
(*) - данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ, входящим в комплектность комплекса и находящимся в ее поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа;
(**) - без использования комплектного излучателя.
Метрологические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-2TD моделей DS-2TD1217B-3/PA, DS-2TD1217B-6/PA приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение (в зависимости от модификации) | |
| DS-2TD1217B-6/PA | DS-2TD1217B-3/PA | |
| Диапазон измерений температуры, °С | от +30 до +44 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +20 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С | ±1 ,0 ±0,5 (*>; ±1,0(**) | |
| Разрешающая способность при измерении температуры, °С | 0,1 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,040 | |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25,0°х18,7° | 50,0°х37,2 ° |
| Фокусное расстояние, мм | 6,2 | 3,1 |
| Пространственное разрешение, мрад | 2,74 | 5,48 |
| Примечания: (*) - данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ, входящим в комплектность комплекса и находящимся в ее поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа; (**) - без использования комплектного излучателя. | ||
Метрологические характеристики АЧТ приведены в таблице 5. Таблица 5
| Наименование характеристики | Значение |
| Диапазон воспроизведения температуры АЧТ, °С | от +5 до +50 |
| Наименование характеристики | Значение |
| Коэффициент излучения полости АЧТ | 0,97 |
| Разрешающая способность регулятора температуры АЧТ, °С | 0,1 |
| Неоднородность температуры АЧТ, °С | ±0,1 |
| Нестабильность поддержания установленной температуры АЧТ, °С, не более | ±0,1 |
Основные технические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-2TD моделей DS-2TD2636B-10/P, DS-2TD2636B-13/P, DS-2TD2636B-15/P, DS-2TD2637B-10/P приведены в таблице 6.
Таблица 6
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора тепловизионной камеры, пиксел^ пиксели | 384x288 |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 25 |
| Габаритные размеры оптико-электронного блока, мм (длина х ширина х высота) | 377x120x119 |
| Масса оптико-электронного блока, кг, не более | 1,82 |
| Напряжение питания, В: - переменного тока - постоянного тока | от 18 до 30 от 9 до 15 В (в том числе PoE 802.3af, класс 3) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 100 700 |
| Средний срок службы, лет, не менее | 11 |
Основные технические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-2TD моделей DS-2TD2617B-6/PA, DS-2TD2617B-3/PA приведены в таблице 7.
Таблица 7
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора тепловизионной камеры, пикселихпиксели | 160x120 |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 25 |
| Габаритные размеры оптико-электронного блока, мм (длина х ширина х высота) | 359x114x116 |
| Масса оптико-электронного блока, кг, не более | 1,76 |
| Напряжение питания (постоянного тока), В | от 9,6 до 14,4 В (в том числе PoE 802.3 af, класс 3) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 100 700 |
| Средний срок службы, лет, не менее | 11 |
Основные технические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-2TD моделей DS-2TD1217B-3/PA, DS-2TD1217B-6/PA приведены в таблице 8.
Таблица 8
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора тепловизионной камеры, пиксел^ пиксели | 160x120 |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 25 |
| Габаритные размеры оптико-электронного блока, мм (длина х ширина х высота) | 140x140x124 |
| Масса оптико-электронного блока, кг, не более | 0,94 |
| Напряжение питания, В | от 9,6 до 14,4 В (в том числе PoE 802.3 af, класс 3) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 100 700 |
| Средний срок службы, лет, не менее | 11 |
Основные технические характеристики АЧТ приведены в таблице 9. Таблица 9
| Наименование характеристики | Значение |
| Габаритные размеры АЧТ, мм (длина х ширина х высота) | 120x103x170 |
| Диаметр излучающей поверхности АЧТ, мм | 70 |
| Масса АЧТ, кг, не более | 1,85 |
| Напряжение питания, В | от 100 до 240 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 0 до +40 не более 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации на комплекс (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус оптико-электронного блока комплекса.
Таблица 10 - Комплектность средства измерений
| Наименование | Количество |
| Комплекс тепловизионного контроля измерительный стационарный серии DS-2TD (модель в соответствии с заказом) в составе: - оптико-электронный блок | 1 шт. |
| - АЧТ* | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 207-038-2020 | 1 экз. |
| ПО iVMS-4200, SADP, VSPlayer (на компакт-диске) | 1 шт. |
| Комплект монтажных принадлежностей | 1 шт. |
| * - по дополнительному заказу |
осуществляется по документу МП 207-038-2020 «ГСИ. Комплексы тепловизионного контроля измерительные стационарные серии DS -2TD. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2020 г.
Основные средства поверки:
Рабочие эталоны 1 -го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от плюс 20 до плюс 50 °С;
Рабочие эталоны 1 -го разряда по ГОСТ 8.558-2009 - пирометры инфракрасные эталонные 1-го разряда с диапазоном измерений температуры от плюс 20 до плюс 50 °С;
Термометр сопротивления из платины и меди ТС модификации ТС -1388 (с ИСХ) из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019, диапазон измерений от плюс 32 до плюс 44 °С (Регистрационный № 18131 -09);
Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);
Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019, диапазон воспроизводимых температур в жидкостном термостате от плюс 32 до плюс 44 °С, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;
Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019 (Регистрационный № 3374 4-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
