| Номер в госреестре | 80311-20 |
| Наименование СИ | Установка для автоматического измерения ширины проводников печатных плат |
| Обозначение типа СИ | XK25+ (RAY-LW-02) |
| Изготовитель | "Dongguan Dinglu Electronic Tech Co., LTD", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для автоматического измерения ширины проводников печатных плат XK25+ (RAY-LW-02) (далее по тексту - установка) предназначена для автоматического измерения ширины проводников на внутренних и внешних слоях печатной платы после травления медной фольги перед нанесением паяльной маски.
Принцип действия установки основан на применении методов оптической цифровой микроскопии и алгоритмов распознавания образов.
Функционально установка состоит из оптической системы с объективом, имеющим переключаемое увеличение, модулем верхней подсветки, и блоком обработки результатов измерений, выполненным в виде промышленного компьютера.

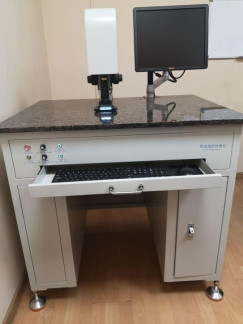

Общий вид установки приведен на рисунке 1.
Пломбирование установки для автоматического измерения ширины проводников печатных плат XK 25+ (RAY-LW-02) не предусмотрено.
Программное обеспечение, установленное на компьютере, производит обработку результатов измерений и вывод их на экран в цифровой и графической формах с формированием отчетов и технической документации для систем автоматизированного управления производством.
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа и электронным ключом.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LIS 2000 |
| Номер версии (идентификационный номер)ПО | 2.10.2016 |
| Цифровой идентификатор ПО | 5cd7858de9aac79b556d5a3c67943154 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений ширины проводников печатных плат в области видимости камеры по осям Х и Y, мм, не менее (при увеличении объектива, крат) | 2,94x2,54 (0,7х) 2Дх1,7 (1х) 1x0,87 (2х) 0,7x0,58 (3х) 0,5x0,43 (4х) |
| Пределы допускаемой абсолютной погрешности измерений ширины проводников печатных плат в области видимости камеры, мкм (при увеличении объектива, крат) | ±4,5 (0,7х) ±4,0 (1х) ±3,0 (2 х) ±2,0 (3х) ±1,0 (4х) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49,5 до 50,5 |
| Габаритные размеры, ДхШхВ, мм, не более | 960х760х1400 |
| Масса, кг, не более | 145 |
| Максимальная ширина заготовки печатной платы, мм | 780 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +17 до +23 от 40 до 80 от 84 до 107 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для автоматического измерения ширины проводников печатных плат | XK25+ (RAY-LW-02) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-7438-445-2020 | 1 экз. |
осуществляется по документу РТ-МП-7438-445-2020 «ГСИ. Установка для автоматического измерения ширины проводников печатных плат XK25+ (RAY-LW-02). Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 июля 2020 г.
Основные средства поверки:
- объект-микрометр типа ОМО (регистрационный номер в Федеральном информационном фонде 590-63), 2-й разряд по приказу Росстандарта от 29.12.2018 № 2840.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации в виде оттиска поверительного клейма и/или наклейки.
приведены в эксплуатационном документе
Приказ Росстандарта от 29.12.2018 № 2840 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя фирмы «Dongguan Dinglu Electronic Tech Co.,
LTD»
