| Номер в госреестре | 80312-20 |
| Наименование СИ | Расходомеры крыльчатые |
| Обозначение типа СИ | HMP 25-SC-W.PN40.E.V-090 |
| Изготовитель | "KEM Kuppers Elektromechanik GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости.
Принцип действия расходомеров основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. Частота вращения крыльчатки пропорциональна объемному расходу жидкости, а число импульсов, генерируемое вращением крыльчатки - объему жидкости, прошедшему через первичный преобразователь. Дальнейшая обработка сигнала с первичного преобразователя производится вторичным преобразователем.
Расходомеры состоят из первичного преобразователя: HMP 25-SC-W.PN40.E.V-090 и вторичного преобразователя: VTC-K-K-N-P.
Первичный преобразователь представляет собой отрезок стальной трубы, в проточной части которой установлена крыльчатка, свободно вращающаяся под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. Вторичный преобразователь предназначен для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

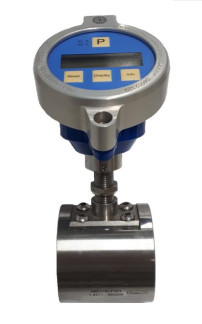

Общий вид средства измерений представлен на рисунке 1.
Пломбирование расходомеров крыльчатых HMP 25-SC-W.PN40.E.V-090 не предусмотрено
Расходомеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО__
| Идентификационные данные (признаки) | Значение |
| Индентификационное наименование ПО | VTC |
| Номер версии (идентификационный номер) ПО, не ниже | V1.XX |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода, Ду, мм | 25 |
| Диапазон измерения объемного расхода, м3/час | от 1,68 до 16,8 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры измеряемой среды, С° | от -20 до +120 |
| Наибольшее давление измеряемой среды, МПа | 2,0 |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Условия эксплуатации: | |
| - температура окружающей среды, С° | от -20 до +50 |
| - относительная влажность воздуха, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры, не более, мм | |
| - высота | 205 |
| - ширина | 116 |
| - длина | 82 |
| Масса, не более, кг | 1,5 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 12 |
наносится на вторичный преобразователь расходомера методом наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер крыльчатый HMP 25-SC-W.PN40.E.V-090 | Зав. №№: 01MBU25CF101, 02MBU25CF101 | 2 шт. |
| Паспорт | 2 экз. | |
| Методика поверки | МП 208-027-2020 | 1 экз. |
осуществляется по документу МП 208-027-2020 «ГСИ. Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.09.2020 г. Основные средства поверки:
Установка поверочная 3 разряда согласно ГПС (часть 1) утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 1,5 до 17,0 м3/ч, пределы допускаемой относительной погрешности измерений ±1 %.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
