| Номер в госреестре | 80313-20 |
| Наименование СИ | Расходомеры диафрагменные дифференциальные |
| Обозначение типа СИ | DDM-DS11 |
| Изготовитель | "A. Kirchner & Tochter GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры диафрагменные дифференциальные DDM-DS11 (далее - расходомеры) предназначены для измерений объемного расхода жидкостей.
Принцип действия расходомеров основан на измерении перепада давления измеряемой среды до и после диафрагмы. Перепад давления, создаваемый потоком жидкости, проходящим через диафрагму пропорционален квадрату объемного расхода жидкости. Под воздействием измеряемой разности давлений, которые подаются на штуцеры измерительных камер стрелочного преобразователя, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата.
Конструктивно расходомеры состоят из измерительного участка и стрелочного преобразователя.
Измерительный участок представляет из себя отрезок толстостенной трубы, внутри которой установлена стальная диафрагма. До и после диафрагмы в трубе предусмотрены отводы с накидными гайками для присоединения стрелочного преобразователя. Монтаж измерительного участка в трубопровод производится зажатием между фланцами. Стрелочный преобразователь представляет герметичный корпус с входным и выходным штуцерами и циферблатом.
Общий вид средства измерений представлен на рисунке 1.

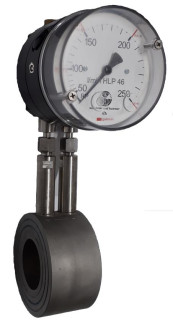

Рисунок 1 - Общий вид расходомеров диафрагменных дифференциальных DDM-DS11 Пломбирование расходомеров диафрагменных дифференциальных DDM-DS11 не предусмотрено
отсутствует
Таблица 1- Метрологические характеристики_
| Наименование характеристики | Значение |
| Диаметр условного прохода, Ду, мм | 50 |
| Диапазон измерения объемного расхода, л/мин | от 50 до 250 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности при измерении объемного расхода жидкости, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры измеряемой среды, С° | от -10 до +130 |
| Наибольшее давление измеряемой среды, МПа | 1,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, С° | от -10 до +70 |
| - относительная влажность воздуха при 35 С°, не более, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, не более, мм | |
| - высота | 300 |
| - ширина | 104 |
| - длина | 180 |
| Масса, не более, кг | 5 |
| Средняя наработка на отказ, ч | 58000 |
| Средний срок службы, лет | 10 |
наносится на стрелочный преобразователь расходомера методом наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер диафрагменный дифференциальный DDM-DS11 | Зав. №№: 01MKD11CF510, 01MKD12CF510, 02MKD11CF510, 02MKD12CF510, 00MKD10CF510, 00MKD20CF510 | 6 шт. |
| Паспорт | 6 экз. | |
| Методика поверки | МП 208-026-2020 | 1 экз. |
осуществляется по документу МП 208-026-2020 «ГСИ. Расходомеры диафрагменные дифференциальные DDM-DS11. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.09.2020 г.
Основные средства поверки:
установка поверочная 3 -го разряда согласно ГПС (часть 1) утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 3,0 до 15,0 м3/ч, пределы допускаемой относительной погрешности измерений ±1 %.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к расходомерам диафрагменным дифференциальным DDM-DS11
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
