Теплосчетчики СТ 20, 80314-20

Назначение

Теплосчетчики СТ 20 (далее - теплосчетчик) предназначены для измерений и регистрации: количества тепловой энергии/энергии охлаждения, тепловой мощности, объемного и массового расхода (объема и массы) теплоносителя, температуры (теплоносителя, наружного воздуха), разности температур и избыточного давления теплоносителя в системах тепло- и водоснабжения, а также измерения текущего времени.

Описание

Теплосчетчик является измерительной системой вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчика реализованы простые (объемного расхода (объема), температуры теплоносителя, давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя, тепловой энергии, тепловой мощности) ИК.

Принцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.

Теплосчетчики конструктивно состоят из:

-    вычислителя тепловой энергии ВТЭ-2 (регистрационный № 78082-20 в Федеральном информационном фонде по обеспечению единства измерений СИ) - 1 шт.;

-    средств измерений утвержденного типа (далее - СИ) объемного расхода и/или объема с аналоговыми (частотные или числоимпульсные) выходными сигналами, в соответствии с таблицей 1 - от 1 до 6 шт.;

-    СИ температуры или разности температур с аналоговыми (сопротивление с НСХ 100П, Pt100, 500П, Pt500) выходными сигналами, в соответствии с таблицей 2 - от 1 до 2 шт. (комплекты термопреобразователей) и от 0 до 2 шт. (термопреобразователей);

-    СИ избыточного давления с аналоговыми (сила постоянного тока) выходными сигналами, в соответствии с таблицей 3 - от 0 до 4 шт.

Таблица 1 - СИ объемного расхода и/или объема

Расходомеры-счетчики жидкости ультразвуковые КАРАТ

44424-102)

Таблица 2 - СИ температуры и разности температур

Таблица 3 - СИ избыточного давления

СИ входящие в состав теплосчетчиков обеспечивают измерение параметров теплоносителя (объемный расход, объем, температуру, разность температур, избыточное давление) и передачу результатов измерений в тепловычислитель с помощью кабелей связи. Тепловычислитель предназначен для приема, измерений и преобразований выходных сигналов от СИ в соответствующие физические величины, с последующим расчетом, в соответствии с установленными алгоритмами обработки, объемного расхода, объема, массы, температуры, разности температур, давления, тепловой энергии/энергии охлаждения, тепловой мощности, а также измерения текущего времени. Тепловычислитель также обеспечивает: архивирование и хранение полученных значений количественных и качественных параметров теплоносителя; передачу измерительной информации по цифровым интерфейсам связи.

Теплосчетчик осуществляет:

-    измерение, индикацию и регистрацию (нарастающим итогом) объемного (массового) расхода теплоносителя в трубопроводах, м3/ч (т/ч);

-    измерение, индикацию и регистрацию (нарастающим итогом) объема (массы) теплоносителя в трубопроводах, м3 (т);

-    измерение, индикацию и регистрацию температуры (теплоносителя, наружного воздуха) и/или разности температур в трубопроводах, °С;

-    вычисление, индикацию и регистрацию средневзвешенных значений температуры, °С;

-    измерение, индикацию и регистрацию избыточного давления, МПа;

-    вычисление, индикацию и регистрацию средневзвешенных значений избыточного давления, МПа;

-    вычисление, индикацию и регистрацию количества тепловой энергии/энергии охлаждения (нарастающим итогом), Гкал;

-    вычисление, индикацию и регистрацию тепловой мощности (мгновенные значения),

Гкал/ч;

-    измерение, индикацию и регистрацию времени работы, ч;

-    регистрацию времени работы теплосчетчика в штатном и нештатном режимах, ч;

-    регистрацию во внутренней энергонезависимой памяти тепловычислителя измеренных и вычисленных значений;

-    ведение архивов, глубина архива не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;

-    количество записей в нестираемом архиве диагностической информации (в том числе ведение архива изменения настроечных параметров), не менее 320;

-    передачу данных по цифровым интерфейсам связи.

Модификации теплосчетчиков СТ 20 представлены в таблице 4. Данные модификации различаются модификациями применяемых тепловычислителей и количеством СИ, входящих в состав теплосчетчика.

Таблица 4 - Модификации теплосчетчиков

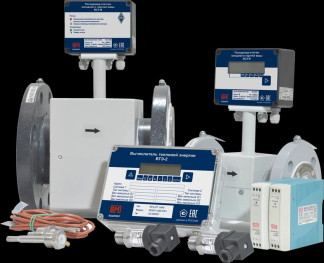

Общий вид теплосчетчика приведен на рисунке 1. С целью предотвращения несанкционированного доступа, тепловычислитель и СИ, входящие в состав теплосчетчика, пломбируется в соответствии с их технической и эксплуатационной документацией.

Программное обеспечение

Программное обеспечение теплосчетчиков включает в свой состав:

-    программное обеспечение тепловычислителя (ПО ТВ), которое делится на резидентное программное обеспечение (РПО), устанавливается (прошивается) в энергонезависимую память тепловычислителя и внешнее программное обеспечение (ВПО);

-    программное обеспечение СИ входящих в состав теплосчетчика (ПО СИ). Нормирование метрологических характеристик теплосчетчиков проведено с учетом

влияния программного обеспечения.

Уровень защиты ПО ТВ и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077 -2014. Идентификационные данные ПО ТВ приведены в таблице 5.

Уровень защиты и идентификационные данные ПО СИ входящих в состав теплосчетчика в соответствии с их технической и эксплуатационной документацией.

Таблица 5 - Идентификационные данные ПО ТВ

Таблица 6 - Метрологические характеристики

1 2 Пределы допускаемой относительной погрешности

измерений текущего времени, %    ±0,05

1    - диапазоны измерений зависят от СИ, входящих в состав теплосчетчика и указываются

в паспорте.

2    - минимальная разность температур, измеряемая теплосчетчиком, принимает значение 1, 2, 3 °С и указывается в паспорте, определяется в соответствии с описанием типа СИ разности температур входящего в состав теплосчетчика.

3    - класс в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр, ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, обозначение: Gmax - максимальное нормированное значение объемного расхода, м3/ч; G - измеряемое значение объемного расхода, м3/ч.

4    - АСИ(() - пределы допускаемой абсолютной погрешности СИ температуры применяемого в составе теплосчетчика, в соответствии с описанием типа на данное СИ, °С; Атв(() -

пределы допускаемой абсолютной погрешности тепловычислителя при измерении сигналов сопротивления и преобразования в значение температуры: ±0,3 °С - при измерении температуры теплоносителя; ±0,5 °С - при измерении температуры окружающего воздуха.

5    - данное условие не распространяется на измерительный канал температуры окружающего воздуха; t - измеряемая температура.

6    - Усщр) - пределы допускаемой приведенной погрешности СИ избыточного давления применяемого в составе теплосчетчика, в соответствии с описанием типа на данное СИ, %.

_7 - At - измеряемая разность температур, °С._

Таблица 7 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Таблица 8 - Комплектность теплосчетчика

Поверка

осуществляется по документу 26.51.70-009-06469904 МП «ГСИ. Теплосчетчики СТ 20. Методика поверки», утвержденному ЗАО КИП «МЦЭ» и ФГУП «ВНИИМС» 23.10.2020 г. Основные средства поверки

- средства поверки в соответствии с документами, регламентирующими поверку вычислителей и ПИП, входящих в состав системы.

Знак поверки наносится на бланк свидетельства о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»

ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования МИ 2714-2002 ГСИ. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения

ТУ 26.51.70-009-06469904-2019 Теплосчетчики СТ 20. Технические условия
