| Номер в госреестре | 80323-20 |
| Наименование СИ | Комплексы фотовидеофиксации |
| Обозначение типа СИ | GLANPR/SL-2-RL |
| Изготовитель | Общество с ограниченной ответственностью "Глобальные системы автоматизации" (ООО "ГЛОСАВ"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 1,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фото-видеофиксации предназначены для измерений текущего шкалой времени UTC(SU).
«GL-ANPR/SL-2-RL» (далее - комплексы) времени, синхронизированного с национальной
Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.
Комплексы состоят из контроллера, трех видеокамер и источника первичного точного времени УКУС-ПИ-02ДМ. В состав контроллера входит промышленный компьютер. Синхронизация системного времени промышленного компьютера и используемого программного обеспечения (ПО) для формирования отметок времени и контроля временных интервалов осуществляется при помощи средства измерений утвержденного типа - источника первичного точного времени УКУС -ПИ-02ДМ (рег. № 60738-15). Видеокамеры предназначены для обзора и фиксации событий. Комплексы работают круглосуточно.

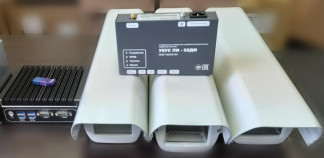

Общий вид комплексов и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Общий вид маркировки комплексов с указанием места нанесения знака утверждения типа представлен на рисунке 2.
| Контроллер | ГЛОСАВ | |
| M(i 1сль: | GL-AXPR SL-2-RL | |
| Иринmo ill ic.п.: | ООО 1 ик | |
| lain ныиика: | 11, 2*11 *> 1. | |
| ( с рм и и ы и номер: | I>\ l)5-\i»S- \M’R-( |
Рисунок 2 - Общий вид маркировки комплексов с указанием места нанесения знака
утверждения типа
Метрологическая значимая часть программного обеспечения (ПО) комплексов представляет собой специальный модуль, установленный в модуле управления комплексов. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Integris OCR |
| Номер версии (идентификационный номер ПО) | не ниже 2.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), с | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры контроллера, мм, не более | |
| - высота | 52,5 |
| - ширина | 126,5 |
| - длина | 155 |
| Масса контроллера, кг, не более | 1,6 |
| Габаритные размеры видеокамеры с объективом в кожухе без кронштейна, мм, не более | |
| - высота | 73 |
| - ширина | 66 |
| - длина | 260 |
| Масса видеокамеры с объективом в кожухе без кронштейна, кг, не более | 4 |
| Габаритные размеры источника первичного точного времени УКУС-ПИ 02ДМ, мм, не более - высота - ширина - длина | 90 145 40 |
| Масса источника первичного точного времени УКУС-ПИ 02ДМ, кг, не более | 0,5 |
| Условия эксплуатации для оборудования в помещении: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, мм рт. ст. | от +10 до +30 80 от 645 до 850 |
| Условия эксплуатации для оборудования на открытом воздухе: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, мм рт. ст. | от -40 до +50 90 от 645 до 850 |
| Потребляемая мощность, В-А, не более | 170 |
наносится на стенку контроллера в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплекс программно-аппаратный | GL-ANPR/SL-2-RL | |
| - контроллер | 1 шт. | |
| - видеокамера | 3 шт. | |
| - источник первичного точного | ||
| времени УКУС-ПИ 02ДМ | 1 шт. | |
| Программное обеспечение | Integris OCR | 1 шт. |
| Комплект блоков питания | 1 к-т. | |
| Крепежные изделия | 1 к-т. | |
| Руководство по эксплуатации | ВРБЕ.466452.001РЭ | 1 экз. |
| Паспорт | ВРБЕ.466452.001ПС | 1 экз. |
| Методика поверки | 651-20-005 МП | 1 экз. |
осуществляется по документу 651-20-005 МП «ГСИ. Комплексы фото-видеофиксации «GL-ANPR/SL-2-RL». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.03.2020. Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ (регистрационный номер 60738-15 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ВРБЕ.466452.001 ТУ «Комплексы фото-видеофиксации «GL-ANPR/SL-2-RL»». Технические условия.
