| Номер в госреестре | 80328-20 |
| Наименование СИ | Копер маятниковый |
| Обозначение типа СИ | LabTest CHK 450J |
| Изготовитель | LABORTECH s.r.o., Чешская Республика |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Копёр маятниковый LabTest CHK 450J (далее - копёр) предназначен для измерений разрушающей энергии образцов с надрезом при испытаниях на ударный изгиб по методу Шарпи.
Принцип действия копра основан на измерении величины энергии, затраченной на разрушение образца при ударном воздействии молота маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Конструктивно копёр состоит из основания, на котором установлена вертикальная стойка с осью в подшипниках; маятника с молотом на 75 Дж, закрепленного на оси; устройства для крепления упоров и опор для испытуемого образца (наковальня); устройства взвода, фиксации, спуска и тормоза маятника, предназначенного для удержания маятника на заданном угле, а также для сброса маятника при испытании.
На оси крепления маятника установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол взвода маятника до удара и угол взлёта маятника после разрушения образца. На передней стороне копра находится панель управления - промышленный компьютер с сенсорным дисплеем для ввода оператором параметров испытания и для отображения результатов испытания в цифровой форме. На задней стороне копра находятся двигатель для подъёма маятника и электронный блок управления с контроллером.
Копёр оборудован защитным ограждением, которое предотвращает любой непредусмотренный доступ в рабочую зону копра.
Подъём маятника осуществляется электромеханической системой с фронтальными зубьями связи. Сброс производится автоматически благодаря блоку редукторного двигателя.
Настройки параметров испытаний и отображение результатов испытаний происходит на сенсорном дисплее панели управления. Данные об испытаниях сохраняются в памяти встроенного компьютера и могут быть переданы на внешний персональный компьютер через USB-порт.

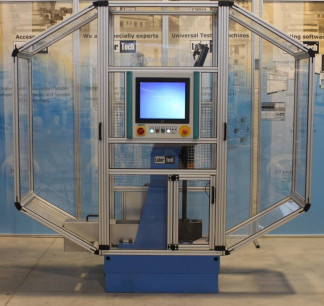

Внешний вид копра представлен на рисунке 1
Рисунок 1 - Общий вид копра маятникового LabTest CHK 450J Пломбирование копра не предусмотрено.
J
H
Программное обеспечение предназначено для управления функциями копра, обработки результатов измерения в процессе работы.
ПО позволяет: выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -
2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ImpactTest |
| Номер версии ПО | 1.0.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальное значение потенциальной энергии маятника по методу Шарпи, Дж | 75 |
| Допускаемое отклонение потенциальной энергии маятника от номинального значения, % | ±0,5 |
| Диапазон измерений энергии, % от номинального значения | от 10 до 80 |
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,75 |
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 |
| Скорость маятника в момент удара, м/с | 5 |
| Пределы допускаемой относительной погрешности измерений скорости маятника в момент удара, м/с | ±0,5 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - ширина | 2290 |
| - длина | 846 |
| - высота | 2079 |
| Масса, кг, не более | 1250 |
| Электрического питание: | |
| - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, Вт, не более | 550 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 20 до 80 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Копёр маятниковый LabTest CHK 450J | 1 шт. | |
| Маятник по методу Шарпи 75 Дж | 1 шт. | |
| Комплект упоров и опор для образцов | 1 шт. | |
| Программное обеспечение | ImpactTest | 1 шт. |
| Руководство по эксплуатации | «Руководство по эксплуатации. Копёр маятниковый LabTest CHK 450J» | 1 экз. |
| Методика поверки | МП ТИнТ 246-2019 «ГСИ. Копёр маятниковый LabTest CHK 450J. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 246-2019 « ГСИ. Копёр маятниковый LabTest CHK 450J. Методика поверки», утверждённому ООО «ТестИнТех» 05.03.2020 г.
Основные средства поверки:
- переносные динамометры 2 -го разряда согласно ГПС для средств измерений силы (утверждённая приказом Росстандарта от 22 октября 2019 №2498), основная погрешность ±0,24%;
- квадрант оптический КО -60, (рег. №26905-15);
- секундомер электронный Интеграл С -01, (рег. №44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация LABORTECH s.r.o., Чешская Республика.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
