| Номер в госреестре | 80331-20 |
| Наименование СИ | Колонки топливораздаточные переносные с ручным приводом |
| Обозначение типа СИ | КР-40-1-0,25М |
| Изготовитель | Общество с ограниченной ответственностью "Вектор" (ООО "Вектор"), г. Серпухов Московской обл. |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные переносные с ручным приводом КР-40-1-0,25М (далее -колонки) предназначены для измерения объема автомобильного бензина и дизельного топлива при его выдаче в баки наземной техники и других транспортных средств в полевых условиях.
Принцип действия колонок состоит в следующем: насосом с ручным приводом топливо из резервуара через клапан и фильтр предварительной очистки, подаётся в счётчик жидкости и через раздаточный кран поступает в бак транспортного средства.
Колонки осуществляют выдачу топлива, измерение, индикацию объёма выданного
топлива.
Колонки состоят из следующих основных элементов: насоса поршневого с ручным приводом, счётчика жидкости, фильтра-газоотделителя, поплавковой камеры, клапана обратного, клапана приёмного с фильтром грубой очистки, индикатора прохождения топлива, рукава всасывающего, рукава напорного с краном раздаточным и корпуса.

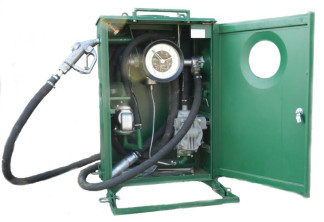

Общий вид колонки представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный расход, дм3/мин (л/мин) | 40±4 |
| Объём минимальной дозы выдачи, дм3 (л) | 5 |
| Пределы допускаемой основной относительной погрешности при температуре (20±5) °С, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности при температуре, отличной от (20±5) °С, в рабочих условиях эксплуатации, % | ±0,5 |
| Сходимость показаний, %, не более | 0,5 |
| Верхний предел указателя разового учёта, л | 99,9 |
| Верхний предел указателя суммарного учёта, л | 999 999,9 |
| Цена деления указателей разового и суммарного учёта, л | 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Количество всасывающих рукавов, шт. | 1 |
| Количество напорных рукавов, шт. | 1 |
| Длина рукавов, м, не менее | 5 |
| Габаритные размеры (длина х ширина х высота) колонки, мм, не более - в рабочем положении - в транспортном положении | 816x719x1092 488x566x885 |
| Масса колонки, кг | 85±8,5 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон температуры топлива, °С - для бензина - для дизельного топлива - относительная влажность воздуха, %, при 20 °С, не более | от -40 до +50 от -40 до +35 от -40 до +50 80 |
наносят на маркировочную табличку колонки фотохимическим методом и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Колонка | 1 шт. |
| ЗИП | 1 компл. |
| Эксплуатационная документация | 1 компл. |
| Ключ замка двери | 1 шт. |
осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».
Основные средства поверки:
рабочие эталоны единицы объема жидкости 2 -го разряда из части 3 ГПС, утверждённой приказом Росстандарта от 07.02.2018 № 256 - мерники эталонные 2-го разряда номинальной вместимостью 10, 50 дм3, с основной погрешностью не более ±0,1 % при периодической поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в формуляр и на пломбы в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 28.99.39.190-013-68895675-2019 Колонка топливораздаточная переносная с ручным приводом КР-40-1-0,25М. Технические условия
| Зарегистрировано поверок | 172 |
