| Номер в госреестре | 80333-20 |
| Наименование СИ | Регистраторы |
| Обозначение типа СИ | SGDSME/FU3-L "ТАЙГА" |
| Изготовитель | Общество с ограниченной ответственностью Научнопроизводственная компания "СибГеофизПрибор" (ООО НПК "СибГеофизПрибор"), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы SGD-SME/FU3-L «ТАЙГА» предназначены для измерений и преобразования сейсмических сигналов в цифровую форму и передачи их по кабелю ETHERNET в устройство передачи данных SGD -GPRS.
Регистратор SGD-SME/FU3-L «ТАЙГА» обеспечивает усиление и фильтрацию аналогового сигнала, поступающего с выхода сейсмоприемника А1738 (А1739), до нужного уровня и преобразование его в цифровую форму; выделение сейсмических событий методом STA/LTA; запись выделенных событий на microSD Card; оперативную передачу данных о событиях на сервер по сети GSM; прием команд и установки параметров из сервера по сети GSM; прием пакетов глобального времени и импульсов синхронизации из системы GNSS; световую индикацию работы.
Принцип действия регистраторов основан на осуществлении непрерывного приема, усиления и преобразования аналоговой информации, поступающей от трехкомпонентных сейсмоприёмников пьезоэлектрических (датчиков), регистрации и записи сейсмических данных в запоминающее устройство (ЗУ) типа microSD Card и передачи сейсмических данных по интерфейсу ETHERNET в режиме реального времени в устройство передачи данных SGD-GPRS.
Регистратор SGD-SME/FU3-L «ТАЙГА» обеспечивает:
- усиление и фильтрацию аналогового сигнала, поступающего с выхода сейсмоприемника А1738 (А1739), до нужного уровня и преобразование его в цифровую форму;
- выделение сейсмических событий методом STA/LTA;
- запись выделенных событий на microSD Card;
- оперативную передачу данных о событиях на сервер по сети GSM;
- прием команд и установки параметров из сервера по сети GSM;
- прием пакетов глобального времени и импульсов синхронизации из системы
GNSS;
- световую индикацию работы.

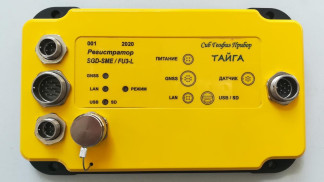

Общий вид регистратора SGD-SME/FU3-L «ТАЙГА» представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
1. Встроенное программное обеспечение «Программное обеспечение «SGFP» регистратора SGD-SME/FU3-L «ТАЙГА», предназначенное для синхронизации, программирования параметров каналов преобразования, считывание АЦП, выделение и регистрацию сейсмических событий и передачу данных на сервер.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 -2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО регистратора SGD-SME/FU3-L «ТАИГА» | |
| Идентификационное наименование ПО | «SGFP» |
| Номер версии (идентификационный номер) ПО | 957.01.00 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений среднеквадратических значений виброускорения низкочастотных колебаний по осям X, Y, Z (при коэффициенте преобразования сейсмоприёмника 0,5 В/(м-с-2)), м/с2 | от 1,210-6 до 2,82 |
| Диапазон рабочих частот, Гц -при использовании фильтра ФНЧ, Гц | от 0,1 до 128 от 0,1 до 32 |
| Пределы допускаемой относительной погрешности измерений виброускорения в рабочем диапазоне измеряемой величины, % | ± 5,0 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 128 Гц, дБ | от -3 до +1 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 32 Гц, дБ (при использовании фильтра ФНЧ) | от -3 до +1 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 100 Гц, дБ | ± 1,3 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 128 Гц и рабочем диапазоне измеряемой величины, дБ | от -3,3 до +1,2 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 32 Гц и рабочем диапазоне измеряемой величины, дБ (при использовании фильтра ФНЧ) | от -3,3 до +1,2 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 100 Гц и рабочем диапазоне измеряемой величины, дБ | ± 1,5 |
| Уровень собственных шумов регистрирующего канала, при выходном сопротивлении источника сигнала Rout = 500 Ом, коэффициенте усиления предварительного усиления Kprev = 64, коэффициенте базового усиления Kbase =128 и частоте квантования сигнала 128 Гц, мкВ, не более | 0,15 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Коэффициент предварительного усиления (Kprev) регистри | 1 ± 0,005 |
| рующего канала при частоте входного сигнала 8 Гц и частоте | 8 ± 0,04 |
| квантования сигнала 128 Гц | 32 ± 0,16 |
| 64 ± 0,32 | |
| Коэффициент базового усиления (Kbase) регистрирующего | 1 ± 0,005 |
| канала при частоте входного сигнала 8 Гц и частоте кванто- | 2 ± 0,01 |
| вания сигнала 128 Гц | 4 ± 0,02 |
| 8 ± 0,04 | |
| 16 ± 0,08 | |
| 32 ± 0,16 | |
| 64 ± 0,32 | |
| 128 ± 0,64 | |
| Коэффициент нелинейных искажений при максимальном из | Г) OS |
| меряемом виброускорении, %, не более |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество разрядов АЦП регистрирующего канала | 24 |
| Количество каналов регистрации, шт | 3 |
| Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 15 |
| Потребляемая мощность, при напряжении питания (12 ± 1) В от источника постоянного тока, в режиме регистрации, Вт, не более | 2,5 |
| Диапазон рабочих температур, °С | от - 40 до + 60 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 220x136x44 |
| Масса, кг, не более | 1,0 |
Знак утверждения типа наносится на информационную табличку станции фотохимическим методом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Регистратор | SGD-SME/FU3-L «ТАЙГА» | 1 шт. |
| Комплект кабелей | - | 1 шт. |
| Паспорт регистратора SGD-SME/FU3-L «ТАЙГА» | СГФП 757.00.00 ПС | 1 шт. |
| Руководство по эксплуатации | СГФП 757.00.00 РЭ | 1 шт. |
| Руководство оператора SGD-SME/FU3-L «ТАЙГА» | СГФП 757.00.00 34 01 | 1 шт. |
| Регистратор SGD-SME/FU3-L. «ТАЙГА». Методика поверки. | ЛТДВ.402152.002 МП | 1 шт. |
| Flash-накопитель с комплектом эксплуатационной документации и автономным программным обеспечением «METROLOGY SMPL» | ||
осуществляется по документу ЛТДВ.402152.002 МП «ГСИ. Регистраторы SGD-SME/FU3-L «ТАЙГА». Методика поверки», утверждённому ФБУ «Новосибирский ЦСМ» 25.07.20 г. Основные средства поверки:
- мультиметр цифровой 34401А, рег. № 54848-13;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360, рег. № 45344-10;
- аттенюатор образцовый ступенчатый АО -4, рег. № 8491-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью. Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения;
СГФП 7570000.002 ТУ «Регистраторы SGD-SME/FU3-L «:ТАЙГА». Технические условия»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
