| Номер в госреестре | 80335-20 |
| Наименование СИ | Регистраторы электронные технологические |
| Обозначение типа СИ | ВОДОЛЕЙ РЭТ-2 |
| Изготовитель | Общество с ограниченной ответственностью "Лаборатория электронной техники и биотехнологий" (ООО "ЛЭТиБ"), г. Томск |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы электронные технологические ВОДОЛЕЙ РЭТ-2 (далее по тексту -ВОДОЛЕЙ РЭТ-2 или регистраторы) предназначены для измерений и преобразования сигналов термоэлектрических преобразователей (ТП), термопреобразователей сопротивления (ТС), унифицированных сигналов тока, а также масштабирования унифицированных сигналов постоянного тока и отображения результата измерения в различных единицах физических величин. Регистраторы выполняют функции регистрации измеренных значений, сигнализации и позиционного регулирования технологических процессов в промышленных сетях по протоколу обмена данными MODBUS ТСР.
Принцип действия регистраторов основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через цифровой интерфейс. Результаты измерений в цифровом виде отображаются на ЖК-дисплее регистраторов, а также записываются в энергонезависимую память регистраторов. В зависимости от значения измеренного сигнала регистратор может осуществлять регулирование значение физической величины за счет управления различными исполнительными устройствами.
Регистраторы являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации ВОДОЛЕЙ РЭТ -2 производится при помощи стилуса и ЖК -дисплея. Связь регистратора с компьютером осуществляется по интерфейсу Ethernet с использованием протокола обмена MODBUS TCP.
ВОДОЛЕЙ РЭТ-2 выполнен в виде моноблочной конструкции с сенсорным ЖК -дисплеем и разъемом для карты памяти на передней панели. На задней панели регистратора расположены два универсальных входа для подключения ТП, ТС, и датчиков с унифицированным выходным сигналом, дискретный вход и два дискретных выхода (реле). Схема автоматической компенсации температуры холодного спая реализуется путём подключения внешнего термопреобразователя сопротивления, не входящего в комплект поставки, к одному из свободных входных каналов регистратора.
Регистратор позволяет сохранять в энергонезависимой памяти с привязкой ко времени измеренные данные, состояние реле, состояние дискретного входа. Перенос сохраненных в энергонезависимой памяти регистратора данных для просмотра на персональном компьютере осуществляется с помощью карты памяти формата microSD.

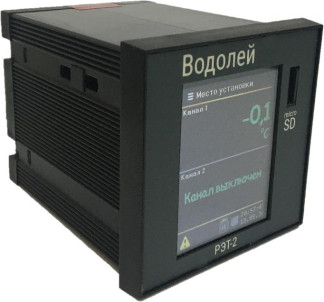

Фотографии общего вида регистраторов и место нанесения гарантийной пломбы представлены на рисунке 1.
Рисунок 1 - Общий вид регистраторов электронных технологических ВОДОЛЕЙ РЭТ -2
Пломбирование регистраторов осуществляется при помощи наклейки, выполняющей роль гарантийной пломбы.
Программное обеспечение (ПО) регистраторов состоит из встроенного в микропроцессорный модуль средства измерений «Регистраторы электронные технологические ВОДОЛЕЙ РЭТ -2» ПО, разделённого на интерфейсное ПО и ПО измерительного модуля.
Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимым является только ПО измерительного модуля.
Идентификационные данные встроенной части ПО регистраторов ВОДОЛЕЙ РЭТ-2 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование встроенного ПО | ИПО | МПО |
| Номер версии (идентификационный номер) ПО, не ниже | 200913 | 200606 |
| Цифровой идентификатор программного обеспечения | отсутствует | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и основные технические характеристики регистраторов электронных технологических ВОДОЛЕЙ РЭТ-2 приведены в таблицах 2-3.
| Таблица 2 - Метрологические характеристики регистраторов ВОД | ОЛЕИ РЭТ-2 | |||
| Типы НСХ(1), входные сигналы | Диапазон измерений | Единица младшего разряда | Пределы допускаемой основной абсолютной погрешности при температуре окружающей среды от +15 до +25 °С включ. | Пределы допускаемой дополнительной абсолютной погрешности при температуре окружающей среды от +5 до +15 °С не включ. и св. +25 до +50 °С |
| 50М (а=0,00428 °С-1) | от -50 до +200 °С | ±0,25 °С | ±0,125 °С | |
| 50П (а=0,00391 °С-1) | от -200 до +600 °С | ±0,25 °С | ±0,125 °С | |
| 100М (а=0,00428 °С-1) | от -50 до +200 °С | 0,01 °С | ±0,20 °С | ±0,10 °С |
| 100П (а=0,00391 °С-1) | от -200 до +600 °С | ±0,20 °С | ±0,10°C | |
| Pt100 (а=0,00385 °С-1) | от -200 до +600 °С | ±0,20 °С | ±0,10 °C | |
| B | от +300 до +1800°С | ±6,0 °С | ±3,0 °С | |
| S | от 0 до +1700 °С | C ° 0, | ±3,0 °С(2) | ±1,5 °С |
| K | от -200 до +1300°С | ±1,0 °С (2) | ±0,5 °С | |
| L | от -200 до +600 °С | ±1,0 °С (2) | ±0,5 °С | |
| Сила постоянного | от 0 до 20 мА | 0,001 мА | ±(0,5I(3)+1) мкА | ±(0,25I(3)+1) мкА |
| тока | от 4 до 20 мА | 0,001 мА | ±(0,5 • I(3) +1) мкА | ±(0,25I(3)+1) мкА |
| Примечания: (1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651 -2009 и ГОСТ Р 8.585-2001; (2) - данные значения погрешностей указаны без учета погрешности автоматической компенсации температуры холодного спая, при этом погрешность преобразования сигнала от внешнего термопреобразователя сопротивления, используемого в схеме компенсации, не превышает значений ±0,2 °С; (3) - I - измеренное значение силы постоянного тока (мА) | ||||
| Наименование характеристики | Значение |
| Количество измерительных каналов | 2 |
| Количество дискретных каналов | 1 |
| Количество выходов | 2 |
| Тип выходов | Электромагнитное реле (перекидной контакт) |
| Интерфейс связи | Ethernet |
| Протокол связи | ModbusTCP |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 150 до 250 50±1 |
| Потребляемая мощность, В-А, не более: | 4 |
| Габаритные размеры регистратора (Д*Ш*В), мм, не более: | 91x73x73 |
| Масса, кг, не более: | 0,25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре +35 °С без конденсации влаги, не более, % | от +5 до +50 80 |
| Средняя наработка до отказа, ч | 76000 |
| Средний срок службы, лет | 7 |
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
Комплектность регистраторов ВОДОЛЕЙ РЭТ -2 приведена в таблице 4. Таблица 4
| Наименование | Обозначение | Кол-во |
| Регистратор электронный технологический | ВОДОЛЕЙ РЭТ-2 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации (в электронном виде на карте памяти) | - | 1 экз. |
| Методика поверки | МП 207-046-2020 | 1 экз. |
| Карта памяти microSD | - | 1 шт. |
| Стилус | - | 2 шт. |
| Ответные части разъемов для подключения внешних частей цепей к регистратору | - | 1 комп. |
| Прижимы для монтажа корпуса в щит | - | 1 комп. |
осуществляется по документу МП 207-046-2020 «ГСИ. Регистраторы электронные технологические ВОДОЛЕЙ РЭТ -2. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.08.2020 г.
Основные средства поверки:
Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Эталон единицы постоянного электрического напряжения 3 -го разряда в соответсвии с приказом Росстандарта от 30.12.2019г. №3457 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 5248913);
Эталон единицы электрического сопротивления 3 разряда в соответствии с приказом Росстандарта от 30.12.2019 № 3456 - Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от
01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 *10 "16 до 100 А».
Приказ Федерального агентства по техническому регулированию и метрологии от
30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ТУ 26.51.45-002-90309451-2020 Регистраторы электронные технологические ВОДОЛЕЙ РЭТ-2. Технические условия.
| Зарегистрировано поверок | 164 |
| Поверителей | 3 |
| Актуальность данных | 23.11.2024 |
