Расходомеры массовые КРОМАСС-V, 80336-20

Назначение

Расходомеры массовые КРОМАСС-V предназначены для измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, массового расхода и массы газов, плотности и температуры жидкостей и газов.

Описание

Принцип действия расходомеров массовых КРОМАСС-V при измерении массового расхода и массы жидкостей и газов основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей и газов, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем жидкостей вычисляется на базе измеренных значений массового расхода, массы и плотности жидкостей. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры КРОМАСС-V.

Расходомеры массовые КРОМАСС-V состоят из первичного преобразователя расхода и вторичного преобразователя расхода. Вторичный преобразователь расхода может быть смонтирован на корпусе первичного преобразователя расхода или иметь выносное исполнение. Первичный преобразователь расхода служит для преобразований значений массового и объемного расходов, массы, объема, плотности и температуры измеряемой среды в электрический сигнал. Вторичный преобразователь обеспечивает обработку электрических сигналов с первичного преобразователя расхода, отображение измеренной информации, преобразование ее в токовый и/или частотно-импульсный сигнал, компенсацию изменений температуры измеряемой среды.

Расходомеры массовые КРОМАСС-V выпускаются в нескольких исполнениях, отличающихся номинальным диаметром, диапазонами измерений, а также пределами допускаемой относительной погрешности.

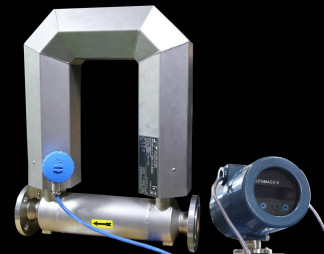

Общий вид расходомеров массовых КРОМАСС-V представлен на рисунке 1.

Программное обеспечение

Программное обеспечение расходомеров массовых КРОМАСС-V является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров массовых КРОМАСС-V предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода и выполненную методом лазерной гравировки, а также по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 1167-1-2020 «ГСИ. Расходомеры массовые КРОМАСС-V. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 19.08.2020;

Основные средства поверки:

-    рабочие эталоны 1-го или 2-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256. Пределы относительной погрешности эталона должны быть меньше пределов относительной погрешности расходомера не менее чем в три раза;

-    рабочий эталон единицы температуры 3-го разряда в соответствии с Государственной поверочной схемой для средств измерений температуры по ГОСТ 8.558-2009 с пределами допускаемой абсолютной погрешности ±0,1 °С;

-    измеритель плотности жидкостей вибрационный ВИП -2МР (регистрационный № 27163-09) с пределами допускаемой абсолютной погрешности ±0,1 кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или (и) в паспорте расходомера.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ТУ 4318-018-12978946-2019 Расходомеры массовые КРОМАСС-V. Технические условия.
