| Номер в госреестре | 80340-20 |
| Наименование СИ | Комплексы тепловизионного контроля измерительные стационарные |
| Обозначение типа СИ | DS-K, DS-M |
| Изготовитель | "Hangzhou Hikvision Digital Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы тепловизионного контроля измерительные стационарные серий DS -K, DS-M (далее по тексту - комплексы) предназначены для непрерывных бесконтактных (дистанционных) измерений температуры тела человека в процессе эпидемиологического контроля (мониторинга) мест большого скопления или большой проходимости людского потока, при этом, измерения происходят в пределах зоны, определяемой полем зрения оптической системы тепловизионной камеры (терминала), и визуализации информации на мониторе терминала и (или) персонального компьютера.
Принцип действия комплексов основан на измерении температуры людей, путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизионной камеры, входящей в состав комплексов, в цифровой сигнал. Приемник тепловизионной камеры представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
В состав комплексов входят:
- терминал доступа, обеспечивающий измерение температуры тела человека;
- излучатель DS-2TE127-G4A в виде модели «абсолютно чёрного тела» (далее по тексту - АЧТ), излучающий в инфракрасном спектре эквивалент постоянной температуры (установленная температура плюс 40 °С), основываясь на котором, измерительный алгоритм тепловизионной камеры автоматически производит постоянную «самокалибровку» в процессе измерений (только для моделей DS-K5604A-3XF/V, DS-K5671-3XF/ZU, DS-K1T671TM-3XF);
- программное обеспечение (далее по тексту - ПО), которое устанавливается на компьютер контролирующего сотрудника, позволяет дистанционно получать результаты измерений температуры людей, выдает звуковой сигнал сирены при обнаружении и управлять основными функциями терминала.
Комплексы изготавливаются в 5 -ти моделях: DS-K5604A-3XF/V, DS-K5671-3XF/ZU, DS-K1T671TM-3XF, DS-K1TA70MI-T (серия DS-K), DS-MDH005-B (серия DS-M). Все модели отличаются друг от друга по метрологическим и техническим характеристикам.
Терминалы доступа конструктивно выполнены прямоугольном металлическом корпусе на, на лицевой панели которого размещены объективы тепловизионной и видеокамеры, а также сенсорный ЖК-дисплей. На ЖК-дисплее отображается видеопоток, результаты измерений температуры людей, а также имеются кнопки управления. Терминал в составе комплекса серии DS-K модели DS-K5604A-3XF/V интегрирован в стойку.
АЧТ конструктивно выполнено в прямоугольном блоке из алюминия, на лицевой панели которого размещена излучающая поверхность, а на задней панели - регулятор температуры.
Установка комплексов осуществляется только внутри помещений с помощью комплекта монтажных приспособлений. В месте установки должно быть стабильное и достаточное освещение.

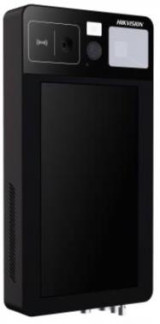

Фотографии общего вида компонентов комплексов измерительных тепловизионного контроля стационарных серий DS-K, DS-M приведены на рисунках 1 -5. Структура системы представлена на рисунке 6.
т
пл
Рисунок 3 - Общий вид терминала, входящего Рисунок 4 - Общий вид терминала, входящего в состав серии DS-К модели DS-K1T671TM- в состав серии DS-К модели DS-K1TA70MI-T 3XF
Рисунок 7 - Структурная схема комлексов (для моделей DS-K1TA70MI-T, DS-MDH005-B калибратор АЧТ не применяется)
Пломбирование компонентов комплексов не предусмотрено.
Программное обеспечение (ПО) комплексов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в терминал, входящий в состав комплекса, на предприятии -изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция терминала исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077 -2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенной части ПО комплексов тепловизионного контроля измерительных стационарных серии DS -K приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V2.2.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные встроенной части ПО комплексов тепловизионного контроля измерительных стационарных серии DS -М приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | firmware | |
| Номер версии (идентификационный номер) ПО, не ниже | V4.5.01 | |
| Цифровой идентификатор программного обеспечения | отсутствует | |
| Автономная часть ПО, доступная через Web-браузер Г | К, | предназначена для |
представления результатов измерения температуры человека в потоке, используя алгоритм поиска и детектирования лиц, что позволяет автоматически выделять только людей, из всех излучающих объектов в поле зрения, и измерять только тепловое излучение, исходящие от них. Также ПО обеспечивает измерение температуры в автоматическом режиме, что позволяет задействовать функцию тревоги, при получении данных измерений температуры выше заданных допустимых параметров.
Метрологические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS -K моделей DS-K5604A-3XF/V, DS-K5671-3XF/ZU приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-K5604A-3XF/V | DS-K5671-3XF/ZU | |
| Диапазон измерений температуры, °С | от +30 до +44 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +30 до +32 °С не включ. | ±1,0 | |
| Наименование характеристики | Значение (в зависимости от модели) |
| DS-K5604A-3XF/V DS-K5671-3XF/ZU | |
| - в диапазоне температур от +32 до +44 °С | ±0,5 (*); ±1,0(**) |
| Разрешающая способность при измерении температуры, °С | 0,1 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 37,2°х50° |
| Фокусное расстояние, мм | 3,1 |
| Пространственное разрешение, мрад | 5,42 |
| Примечания: (*) - данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ (поставляется по дополнительному заказу) и находящимся в его поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа; (**) - без использования комплектного излучателя. | |
Метрологические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS -K моделей DS-K1T671TM-3XF, DS-K1TA70MI-T приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-K1T671TM-3XF | DS-K1TA70MI-T | |
| Диапазон измерений температуры, °С | от +30 до +44 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +30 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С | ±1 ,0 ±0,5 (*); ±1,0(**) | ±1 ,0 ±1,0 |
| Разрешающая способность при измерении температуры, °С | 0,1 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,05 | |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 37,2°х50° | |
| Фокусное расстояние, мм | 3,1 | |
| Пространственное разрешение, мрад | 5,42 | |
| Примечания: (*) - данное значение погрешности достигается при совместном использовании тепловизионной камеры со специальным ПО и высокостабильным излучателем в виде модели АЧТ (поставляется по дополнительному заказу) и находящимся в его поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки -излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа; (**) - без использования комплектного излучателя. | ||
Метрологические характеристики комплексов тепловизионного контроля
измерительных стационарных серии DS-M модели DS-MDH005-B приведены в таблице 5. Таблица 5
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +30 до +44 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
| Разрешающая способность при измерении температуры, °С | 0,1 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 37,2°х50° |
| Фокусное расстояние, мм | 3,0 |
| Пространственное разрешение, мрад | 5,48 |
Метрологические характеристики АЧТ приведены в таблице 65. Таблица 6
| Наименование характеристики | Значение |
| Диапазон воспроизведения температуры АЧТ, °С | от +5 до +50 |
| Коэффициент излучения полости АЧТ | 0,97 |
| Разрешающая способность регулятора температуры АЧТ, °С | 0,1 |
| Неоднородность температуры АЧТ, °С | ±0,1 |
| Нестабильность поддержания установленной температуры АЧТ, °С, не более | ±0,1 |
Основные технические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS -K моделей DS-K5604A-3XF/V, DS-K5671-3XF/ZU приведены в таблице 7.
Таблица 7
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-K5604A-3XF/V | DS-K5671-3XF/ZU | |
| Количество пикселей матрицы детектора тепловизионной камеры, пикселихпиксели | 160x120 | |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 25 | |
| Габаритные размеры терминала, мм, не более (длина х ширина х высота) | 252x172x1400 | 122x127x367 |
| Масса терминала, кг, не более | 10,55 | 1,9 |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 90 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 34 000 | |
| Средний срок службы, лет, не менее | 4 | |
Основные технические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS -K моделей DS-K1T671TM-3XF, DS-K1TA70MI-T приведены в таблице 8.
Таблица 8_
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-K1T671TM-3XF | DS-K1TA70MI-T | |
| Количество пикселей матрицы детектора тепловизионной камеры, пиксел^пиксели | 160x120 | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-K1T671TM-3XF | DS-K1TA70MI-T | |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 25 | |
| Габаритные размеры терминала, мм, не более (длина х ширина х высота) | 37x116x283 | 35x117x290 |
| Масса терминала, кг, не более | 0,83 | 1,05 |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 90 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 34 000 | |
| Средний срок службы, лет, не менее | 4 | |
Основные технические характеристики комплексов тепловизионного контроля измерительных стационарных серии DS-M модели DS-MDH005-B приведены в таблице 9. Таблица 9
| Наименование характеристики | Значение |
| Количество пикселей матрицы детектора тепловизионной камеры, пикселихпиксели | 160x120 |
| Запись изображений или частота обновлений тепловизионной камеры, Гц | 25 |
| Габаритные размеры терминала, мм, не более (длина х ширина х высота) | 41x169x321 |
| Масса терминала, кг, не более | 0,6 |
| Напряжение питания, В | от 8 до 36 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 59 776 |
| Средний срок службы, лет, не менее | 4 |
Технические характеристики АЧТ приведены в таблице 10. Таблица 10
| Наименование характеристики | Значение |
| Габаритные размеры АЧТ, мм (длина х ширина х высота), не более | 120x103x170 |
| Диаметр излучающей поверхности АЧТ, мм, не более | 70 |
| Масса АЧТ, кг, не более | 1,85 |
| Напряжение питания, В | от 100 до 240 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 0 до +40 не более 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации на комплекс (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус терминала комплекса.
| Наименование | Количество |
| Комплекс тепловизионного контроля измерительный стационарный серий DS-K, DS-M (модель в соответствии с заказом) в составе: - тепловизионная камера (терминал) - АЧТ* | 1 шт. 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Паспорт | 1 экз |
| Методика поверки МП 207-042-2020 | 1 экз. |
| Комплект монтажных принадлежностей | 1 экз. |
| * - по дополнительному заказу (только для моделей DS -K5604A-3XF/V, DS-K5671-3XF/ZU, DS-K1T671TM-3XF) | |
осуществляется по документу МП 207-042-2020 «ГСИ. Комплексы тепловизионного контроля измерительные стационарные серий DS -K, DS-M. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.07.2020 г.
Основные средства поверки:
Рабочие эталоны 1 -го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от плюс 20 до плюс 50 °С;
Рабочие эталоны 1 -го разряда по ГОСТ 8.558-2009 - пирометры инфракрасные эталонные 1-го разряда с диапазоном измерений температуры от плюс 20 до плюс 50 °С;
Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);
Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2-го разряда в диапазоне воспроизводимых температур от плюс 32 до плюс 44 °С 3.1.ZZM.0440.2019, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;
Термометр сопротивления из платины и меди ТС модификации ТС -1388 (с ИСХ) из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019, диапазон измерений от плюс 32 до плюс 44 °С (Регистрационный № 18131 -09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
