| Номер в госреестре | 80341-20 |
| Наименование СИ | Комплексы тепловизионного контроля измерительные портативные |
| Обозначение типа СИ | DS-2TP |
| Изготовитель | "Hangzhou Hikvision Digital Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы тепловизионного контроля измерительные портативные серии DS-2TP (далее по тексту - комплексы) предназначены для непрерывных бесконтактных (дистанционных) измерений температуры тела человека в процессе эпидемиологического контроля (мониторинга) мест большого скопления или большой проходимости людского потока, при этом, измерения происходят в пределах зоны, определяемой полем зрения оптической системы тепловизионной камеры (тепловизора), и визуализации информации на мониторе персонального компьютера.
Принцип действия комплексов основан на измерении температуры людей, путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизора, входящего в состав комплексов, в цифровой сигнал. Приемник тепловизора представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
В состав комплексов входят:
- портативный инфракрасный тепловизор, обеспечивающий измерение температуры;
- излучатель DS-2TE127-G4A в виде модели «абсолютно чёрного тела» (далее по тексту - АЧТ), излучающий в инфракрасном спектре эквивалент постоянной температуры (установленная температура плюс 40 °С), основываясь на котором, измерительный алгоритм тепловизора автоматически производит постоянную «самокалибровку» в процессе измерений (только для модели DS-2TP21B-6AVF/W);
- программное обеспечение (далее по тексту - ПО), которое устанавливается на компьютер или мобильное устройство контролирующего сотрудника, позволяет дистанционно при помощи беспроводной передачи данных (WiFi) получать результаты измерений температуры людей, выдает звуковой сигнал сирены при обнаружении и управлять основными функциями тепловизора.
Комплексы изготавливаются в 2-х моделях: DS-2TP21B-6AVF/W, DS-2TP31B-3AUF. Все модели отличаются друг от друга по метрологическим и техническим характеристикам.
АЧТ конструктивно выполнено в прямоугольном блоке из алюминия, на лицевой панели которого размещена излучающая поверхность, а на задней панели - регулятор температуры.
Установка комплексов осуществляется только внутри помещений со стабильным и достаточным освещением с помощью комплекта монтажных приспособлений.

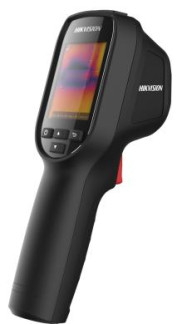

Фотографии общего вида компонентов комплексов тепловизионного контроля измерительных портативных серии DS-2TP приведены на рисунках 1 -3. Структура комплекса представлена на рисунке 4.
Рисунок 2 - Общий вид тепловизора, входящего в состав комплексов модели DS-2TP21B-6AVF/W
т
Рисунок 4 - Структурная схема комплекса (для модели DS -2TP31B-3AUF калибратор АЧТ
не применяется)
Пломбирование компонентов комплексов не предусмотрено.
Программное обеспечение (ПО) комплексов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав комплекса, на предприятии -изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.0772014 конструкция тепловизора исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенной части ПО комплексов тепловизионного контроля измерительных портативных серии DS -2TP.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V5.4.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономная часть ПО предназначена для представления результатов измерения температуры человека в потоке. Также ПО обеспечивает измерение температуры в автоматическом режиме, что позволяет задействовать функцию тревоги, при получении данных измерений температуры выше заданных допустимых параметров.
Метрологические характеристики комплексов тепловизионного контроля измерительных портативных серии DS -2TP приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-2TP21B-6AVF/W | DS-2TP31B-3AUF | |
| Диапазон измерений температуры, °С | от +30 до +44 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +30 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С | ±1,0 ±0,5 (*); ±1,0(**) | ±1,0 ±1 ,0 |
| Разрешающая способность при измерении температуры, °С | 0,1 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | <0,04 | |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25°х18,7° | 37,2°х50° |
| Фокусное расстояние, мм | 6,2 | 3,1 |
| Пространственное разрешение, мрад | 2,74 | 5,48 |
| Примечания: (*) - данное значение погрешности достигается при совместном использовании тепловизора со специальным ПО и высокостабильным излучателем в виде модели АЧТ | ||
(поставляется по дополнительному заказу) и находящимся в его поле зрения (при проведении измерений), и подтверждается при помощи метода передачи единицы температуры контактным способом с использованием вспомогательной вставки-излучателя с эталонным термометром, находящимся внутри корпуса вставки, помещенной в жидкостной термостат переливного типа;
(**) - без использования комплектного излучателя.
Метрологические характеристики АЧТ приведены в таблице 3. Таблица 3
| Наименование характеристики | Значение |
| Диапазон воспроизведения температуры АЧТ, °С | от +5 до +50 |
| Коэффициент излучения полости АЧТ | 0,97 |
| Разрешающая способность регулятора температуры АЧТ, °С | 0,1 |
| Неоднородность температуры АЧТ, °С | ±0,1 |
| Нестабильность поддержания установленной температуры АЧТ, °С, не более | ±0,1 |
Основные технические характеристики комплексов тепловизионного контроля измерительных портативных серии DS -2TP приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение (в зависимости от модели) | |
| DS-2TP21B-6AVF/W | DS-2TP31B-3AUF | |
| Количество пикселей матрицы детектора тепловизора, пиксели^пиксели | 160x120 | |
| Запись изображений или частота обновлений тепловизора, Гц | 25 | |
| Габаритные размеры тепловизора, мм (длина х ширина х высота) | 244x100x104 | 196x117x59 |
| Масса оптико-электронного блока, кг, не более | 0,65 | 0,35 |
| Напряжение питания, В | 5 | 3,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 не более 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 10 000 | 7 353 |
| Средний срок службы, лет, не менее | 3 | 3 |
Основные технические характеристики АЧТ приведены в таблице 5. Таблица 5
| Наименование характеристики | Значение |
| Габаритные размеры АЧТ, мм (длина х ширина х высота) | 120x103x170 |
| Диаметр излучающей поверхности АЧТ, мм | 70 |
| Масса АЧТ, кг, не более | 1,85 |
| Напряжение питания, В | от 100 до 240 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 0 до +40 не более 90 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации на комплекс (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Комплекс тепловизионного контроля измерительный портативный серии DS-2TP (модель в соответствии с заказом) в составе: - тепловизор - АЧТ* | т. т. S S |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 207-041-2020 | 1 экз. |
| Комплект монтажных принадлежностей | 1 экз. |
| * - поставляется по дополнительному заказу (только для модели DS -2TP21B-6AVF/W) | |
осуществляется по документу МП 207-041-2020 «ГСИ. Комплексы тепловизионного контроля измерительные портативные серии DS -2TP. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.07.2020 г.
Основные средства поверки:
Рабочие эталоны 1 -го, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от плюс 20 до плюс 50 °С;
Рабочие эталоны 1 -го разряда по ГОСТ 8.558-2009 - пирометры инфракрасные эталонные 1-го разряда с диапазоном измерений температуры от плюс 20 до плюс 50 °С;
Термометр сопротивления из платины и меди ТС модификации ТС -1388 (с ИСХ) из состава Государственного эталона единицы температуры 2-го разряда 3.1.ZZM.0440.2019, диапазон измерений от плюс 32 до плюс 44 °С (Регистрационный № 18131 -09);
Измеритель температуры многоканальный прецизионный МИТ 8.15 из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019 (Регистрационный № 19736-11);
Излучатель в виде модели АЧТ мод. АЧТ-1 (вставка) из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019, диапазон воспроизводимых температур в жидкостном термостате от плюс 32 до плюс 44 °С, коэффициент излучающей способности 0,996, диаметр излучающей поверхности 20 мм;
Термостат переливной прецизионный ТПП-1.2 из состава Государственного эталона единицы температуры 2 -го разряда 3.1.ZZM.0440.2019 (Регистрационный № 33744 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
