Государственный реестр средств измерений

Термометры цифровые многофункциональные, 80343-20

80343-20
Термометры цифровые многофункциональные (далее по тексту - термометры) в комплекте с первичными термопреобразователями (зондами) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.
Карточка СИ
Номер в госреестре 80343-20
Наименование СИ Термометры цифровые многофункциональные
Изготовитель Компания "Emerson Electric Co.", США; Заводизготовитель "Cooper-Atkins Corporation", США
Год регистрации 2020
Срок свидетельства 28.12.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры цифровые многофункциональные (далее по тексту - термометры) в комплекте с первичными термопреобразователями (зондами) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхности твердых тел.

Описание

Принцип действия термометров основан на измерении электрических сигналов (термо-ЭДС) и преобразовании их в значения температуры с последующей индикацией на дисплее или передачей данных по беспроводной сети Bluetooth на мобильное устройство или ПК.

Термометры состоят из электронного блока модели 20200 с автономным питанием и подключаемых к нему сменных датчиков температуры (измерительных зондов) -термоэлектрических преобразователей (ТП) с НСХ типа «К» по ГОСТ Р 8.585-2001.

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термометры могут комплектоваться пятью сменными измерительными зондами следующих моделей: 50208-К, 50207-К, 50306-К, 50014-К, 50004-К. Сменные измерительные зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Измерительный зонд 50208-К предназначен для измерений температуры жидких сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.

Измерительный зонд 50207-К используется для измерений температуры жидких и твердых сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали со штекерным соединением с плоскими разъемами.

Измерительный зонд 50306-К предназначен для измерений температуры газообразных сред и состоит из ЧЭ, помещенного в защитный чехол из нержавеющей стали, снабженный защитной арматурой в виде пустотелого цилиндрического перфорированного корпуса, зажимного крепления для монтажа зонда на объект измерений и удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами.

Зонды 50014-К и 50004-К предназначены для измерений температуры поверхностей.

Измерительный зонд 50014-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который интегрирован в корпус держателя, выполненного из тефлона (фторопласта), удлинительных термоэлектродных проводов в металлической армированной защитной оболочке со штекерным соединением с плоскими разъемами. Держатель обладает прижимной ручкой и утяжелителем, вес которого достаточен для плотного прижима термочувствительной зоны зонда к измеряемому объекту.

Измерительный зонд 50004-К состоит из ЧЭ, помещенного в цилиндр из нержавеющей стали, который размещен во фторопластовом держателе, закрепленном на выносную штангу для ручного удержания, удлинительных термоэлектродных проводов в защитной оболочке со штекерным соединением с плоскими разъемами.

Электронный блок термометра конструктивно выполнен в компактном корпусе из пластика и имеет на передней панели трехразрядный жидкокристаллический дисплей и кнопки управления. Внутри корпуса блока размещена электронная схема на печатной плате и отсек для одной щелочной батареи размера АА. В верхней части корпуса электронного блока находится разъем для подключения измерительного зонда.

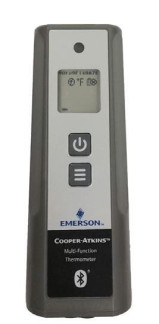

Фотографии внешнего вида электронного блока термометра, транспортировочного чемодана с электронным блоком термометра и измерительными зондами представлены на рисунках 1 и 2. Внешний вид измерительных зондов приведен на рисунке 3.

б)50207-К

а)50208-К

в)50306-К

г) 50014-К

д)50004-К

Программное обеспечение

Термометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в термометр на заводе -изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики термометров

Наименование характеристики

Значение

Диапазон измерений и преобразования температуры электронного блока, °С

от -73 до +538

Пределы допускаемой основной абсолютной погрешности измерений и преобразования температуры электронного блока, °С

±0,8

Диапазон измерений температуры термометром (в зависимости от используемого измерительного зонда), °С

-    50004-К

-    50014-К

-    50207-К

-    50208-К

-    50306-К

от -40 до +149 от -40 до +260 от -73 до +260 от -40 до +205 от -73 до +316

Условное обозначение номинальной статической характеристики ЧЭ по ГОСТ Р 8.585-2001 (МЭК 605841:2013)

К

Пределы допускаемой основной абсолютной погрешности измерений температуры термометром (в зависимости от используемого измерительного зонда), °С

- 50004-К

±3,0(*)(от -40 до 0 °С включ.), ±2,0(*)(св 0 до +70 °С включ.), ±4,0(*)(св +70 до +100 °С включ.)

Наименование характеристики

Значение

±5,0(*)(св +100 до +149 °С включ.) (**)

- 50014-К

±3,0(Ф)(от -40 до 0 °С включ.), ±2,0(*)(св 0 до +70 °С включ.), ±4,0(*)(св +70 до +149 °С включ.) ±5,0(*)(св +149 до +260 °С включ.) (**)

- 50207-К

±2,0(*>

- 50208-К

±2,0(*)

- 50306-К

±3,0(*>

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности электронного блока термометра при изменении температуры окружающей среды от нормальных условий в диапазоне от -20 до +50 °С, °С/1 °С

±0,07

Разрешающая способность дисплея электронного блока, °С

0,1

Нормальные условия:

- температура окружающей среды, °С

от +20 до +30

Примечания к таблице 1:

(*) - погрешность нормирована вместе с электронным блоком.

( ’ - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты.

Таблица 2 - Основные технические характеристики термометров

Наименование характеристики

Значение

Масса электронного блока, г, не более

135

Габаритные размеры электронного блока (ДхШхГ), мм, не более

134x47x46

Напряжение питания, В

1,5

Длина монтажной части зонда, мм, не более

- 50207-К

9,0

- 50208-К

18,5

Диаметр монтажной части зонда, мм, не более

- 50207-К

1,5

- 50208-К

5,0

Длина зонда, мм, не более

- 50004-К

770

- 50014-К

825

- 50306-К

130

Диаметр защитной арматуры зонда, мм, не более

- 50306-К

6,0

Диаметр измерительной площадки зонда, мм, не более - 50004-К

16,0

- 50014-К

16,5

Диаметр прижимной площадки зонда, мм, не более

- 50004-К

32,0

- 50014-К

63,5

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

от -20 до +50

- относительная влажности воздуха, %

до 90

Средняя наработка до отказа, ч, не менее

40000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Кол-во

Примечание

Электронный блок термометра MFT

1 шт.

Первичный термопреобразователь (зонд)

модель и количество в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

Методика поверки МП 207-052-2020

1 экз.

Переносной чемодан для транспортировки

1 шт.

по

дополнительному

заказу

Удлинительный кабель

1 шт.

Кисточка для очистки поверхностей

1 шт.

Щелочная батарейка типа АА

1 шт.

Поверка

осуществляется по документу МП 207-052-2020 «ГСИ. Термометры цифровые многофункциональные. Методика поверки», утверждённому ФГУП «ВНИИМС» 01.09.2020 г. Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);

Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300 -08);

Термостат с флюидизированной средой FB -08 (Регистрационный № 44370-10);

Калибратор температуры поверхностный КТП -2 (Регистрационный № 53247-13); Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06); Калибраторы температуры JOFRA серий ATC -R и RTC-R (Регистрационный № 46576-11); Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация компании изготовителя.
