| Номер в госреестре | 80344-20 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | АКВА-ВОСТОК |
| Изготовитель | Общество с ограниченной ответственностью "ЦУРОГ1" (ООО "ЦУРОГ-1"), г. Хабаровск |
| Год регистрации | 2020 |
| Срок свидетельства | 28.12.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые типа АКВА-ВОСТОК (далее -счетчики) предназначены для измерений объема холодной и горячей питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения, в жилых домах, а также в промышленных зданиях при учетных операциях.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе. Вода из трубопровода через защитную сетку поступает внутрь измерительной камеры и приводит во вращение крыльчатку. Число оборотов крыльчатки учитывается счетным механизмом и отображается в виде единиц объема жидкости. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной муфты. Счетный механизм имеет датчик электронного преобразования количества оборотов крыльчатки в импульс. Импульсы поступают на микропроцессорное устройство, которое вычисляет объем воды, прошедшей через счетчик. Значение объема индицируется на жидкокристаллическом индикаторе.
Конструктивно счетчики состоят из:
- проточной части;
- счетного механизма с индикаторным устройством.
Проточная часть счетчика выполнена из латуни, основные узлы счетчика изготовлены из пластмассы.
Счетчики могут иметь следующие исполнения:
- исполнение в котором счетный механизм крепится к проточной части с помощью прозрачной крышки, запрессованной на проточную часть;
- исполнение в котором счетный механизм крепится к проточной части с помощью защитного кольца.
Счетчики измеряют и отображают на жидкокристаллическом индикаторе следующие параметры: накопленное значение измеренного объема воды с начала эксплуатации, идентификационное наименование и версию встроенного ПО, серийный номер счетчика.
Для передачи результатов измерений во внешние информационные системы счетчики компонуются радиопередатчиком нелицензируемого диапазона частот для дистанционной передачи данных о потреблении воды. Радиопередатчик встроен в счетчик в виде дополнительных электронных компонентов и антенны на единой печатной плате устройства. Радиопередатчик обеспечивает передачу данных в программно -технический комплекс. Программно-технический комплекс обеспечивает отображение данных в личном кабинете пользователя.
Счетчики выпускаются в различных модификациях и исполнениях. Структура обозначения счетчиков:
АКВА
ВОСТОК — - -
Соответствие метрологическому классу по ГОСТ Р 50193.1-92 Варианты значений:
В - соответствие метрологическому классу В С - соответствие метрологическому классу С
Диаметр условного прохода в мм Варианты значений:
| D15 | - 15 мм |
| D20 | - 20 мм |
| D25 | - 25 мм |
| D32 | - 32 мм |
| D40 | - 40 мм |
Длина счетчика воды в мм Варианты значений:
L80 - 80 мм L110 - 110 мм L130 - 130 мм L165 - 165 мм L170 - 170 мм L190 - 190 мм L260 - 260 мм L300 - 300 мм
Буквенный шифр -название счетчика воды
Защита от несанкционированного доступа к внутренним элементам счетчика обеспечивается неразборной конструкцией счетного механизма, в которой прозрачная крышка счетного механизма запрессовывается на корпус измерительной камеры и не может быть снята без разрушения, либо предусмотрено защитное кольцо, с помощью которого счетный механизм крепиться к корпусу измерительной камеры. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения.

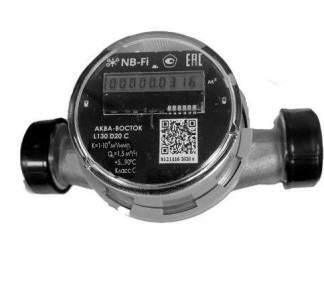

Общий вид счетчиков холодной и горячей воды крыльчатых типа АКВА-ВОСТОК представлен на рисунке 1.
Схема пломбировки счетчиков с защитным кольцом приведена на рисунке 2.
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО в счетчиках является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации.
Уровень защиты программного обеспечения счетчиков холодной и горячей воды крыльчатых типа АКВА-ВОСТОК - «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | 1 |
| Номер версии ПО, не ниже | 15 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | г | 1начение | ||||||||
| Диаметр условного прохода, Ду, мм | 15 | 20 | 25 | 32 | 40 | |||||
| Метрологический класс по ГОСТ Р 50193.1-92 | В | С | В | С | В | С | В | С | В | С |
| Расход воды, м3/ч: -минимальный (qmin) -переходный (qt) -номинальный (qn) -максимальный (qmax) | 0,03 0,12 1,5 3 | 0,015 0,0225 1,5 3 | 0,05 0,2 2,5 5 | 0,025 0,0375 2,5 5 | 0,07 0,28 3,5 7 | 0,035 0,0525 3,5 7 | 0,12 0,48 6 12 | 0,06 0,09 6 12 | 0,2 0,8 10 20 | 0,1 0,15 10 20 |
| Максимальный объем воды, м3: - за сутки - за месяц | 37,5 1125 | 62,5 1875 | 87,5 2625 | 150 4500 | 250 7500 | |||||
| Пределы допускаемой относительной погрешности измерения объема в диапазоне расходов, %: - от qmin (вкл.) до qt (искл.) - от qt (вкл.) до qmax (вкл.) | ± 5 ± 2 | |||||||||
| Порог чувствительности, м3/ч | 0,5 • qmin | |||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода, Ду, мм | 15 20 25 32 40 |
| Вариант установки счетчика | горизонтальная, вертикальная |
| Температура измеряемой среды, °С | от +5 до +90 |
| Максимальное рабочее избыточное давление воды, МПа, не более | 1 |
| Потеря давления при максимальном расходе, МПа, не более | 0,1 |
| Емкость счетного механизма, м3 | 99999,999 |
| Напряжение элемента питания постоянного тока, В, не менее | 3 |
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода, Ду, мм | 15 | 20 | 25 | 32 | 40 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | ||||
| Присоединительная резьба по ГОСТ 6357-81 | 3/* G - B | G1 - B | /. G1 -B | -В | G2 - B |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 300 210 375 | ||||
| Масса, кг, не более | 0,75 | 1,5 | 2,0 | 2,5 | 3 |
| Средний срок службы, лет | 12 | ||||
| Средняя наработка на отказ, ч, не менее | 110000 | ||||
наносится на титульный лист паспорта типографским способом и на лицевую часть счетного механизма счетчиков холодной и горячей воды крыльчатых типа АКВА -ВОСТОК тампопечатным способом.
Таблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик холодной и горячей воды крыльчатый АКВА-ВОСТОК | 1 шт. | |
| Паспорт | ПС 26.51.63-001-88507126-2020 | 1 шт. |
| Комплект монтажных частей* | 1 шт. | |
| Методика поверки | МП 208-007-2020 | 1 экз. на партию |
| * Поставляется по заказу в соответствии с исполнением счетчика. По требованию заказчика допускается поставка без обратного клапана и комплекта монтажных частей. | ||
осуществляется по документу МП 208-007-2020 «ГСИ. Счетчики холодной и горячей воды крыльчатые типа АКВА-ВОСТОК. Методика поверки» утвержденному ФГУП «ВНИИМС» 08.04.2020 г.
Основные средства поверки:
установка поверочная 3 -го разряда согласно ГПС (часть 1) утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 0,01 до 10,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений, и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ТУ 26.51.63-001-88507126-2020 Счетчики холодной и горячей воды крыльчатые типа АКВА-ВОСТОК. Технические условия.
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
