Анализаторы ионного состава потенциометрические ПАИС-натрий, 80346-20

80346-20
Анализаторы ионного состава потенциометрические ПАИС -натрий (далее - анализаторы) предназначены для измерений показателя активности ионов натрия (pNa), массовой концентрации ионов натрия (CNa) и температуры анализируемой жидкости.
Карточка СИ
Номер в госреестре 80346-20
Наименование СИ Анализаторы ионного состава потенциометрические
Обозначение типа СИ ПАИС-натрий
Изготовитель Общество с ограниченной ответственностью "Научнопроизводственная фирма "Альфа БАССНЕС" (ООО "НПФ "Альфа БАССНЕС"), г. Балашиха, Московская обл.
Год регистрации 2020
Срок свидетельства 28.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы ионного состава потенциометрические ПАИС -натрий (далее - анализаторы) предназначены для измерений показателя активности ионов натрия (pNa), массовой концентрации ионов натрия (CNa) и температуры анализируемой жидкости.

Описание

Принцип действия анализаторов основан на потенциометрическом методе анализа веществ. Метод заключается в определении показателя активности ионов натрия в анализируемой жидкости по измерениям электродвижущей силы дифференциальной гальванической ячейки, образованной электродом сравнения, измерительным и опорным электродами, погруженными в исследуемую жидкость. Массовая концентрация ионов натрия CNa автоматически вычисляется и выводится на экран по определённой активности pNa по формуле CNa = 23 • 10-(pNa) . Температура измеряется с помощью температурного датчика на основе полупроводникового терморезистора.

Анализаторы выпускаются в двух модификациях, отличающихся друг от друга конструктивным исполнением:

-    модификация ПАИС -01натрий - стационарное исполнение;

-    модификация ПАИС -02натрий - переносное исполнение.

Анализаторы состоят из измерительного преобразователя (ИП), газожидкостного блока с измерительной камерой и комплектом сенсоров, вспомогательных устройств. ИП выполнен в виде микропроцессорного измерительного блока. На лицевой панели анализаторов расположено жидкокристаллическое табло индикации, сенсорные кнопки для включения/выключения анализатора и управления режимами работы.

Анализатор модификации ПАИС-01натрий имеет унифицированные токовые выходы каналов измерений р№ для подключения внешних регистрирующих приборов.

Анализатор модификации ПАИС-02натрий имеет гнездо для подзарядки, RS-выход, клемму опорного электрода. Данный анализатор - четырехразрядные. На табло индикации анализатора отображаются измеренные значения р№, CNa, температуры анализируемой жидкости, текущее время и дата.

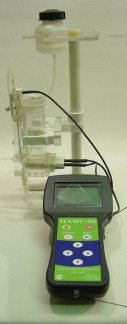

Общий вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 и 2.

Конструкция анализаторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется установкой пломб в виде голографических наклеек на места возможного доступа к рабочим частям анализатора.

Рисунок 1 - Общий вид анализатора модификации ПАИС-01натрий

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

а) анализатор модификации ПАИС -01натрий б) анализатор модификации ПАИС-02натрий Рисунок 3 - Схема пломбирования анализаторов от несанкционированного доступа

Программное обеспечение

Основные функции программного обеспечения (ПО): сбор и обработка измерений, вывод данных на табло индикации, хранение результатов измерений с возможностью передачи в персональный компьютер.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Микрокод натрий

Номер версии (идентификационный номер) ПО

006

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

ПО идентифицируется непосредственно в анализаторе. Номер версии (идентификационный номер) ПО отображается на экране при одновременном нажатии комбинации клавиш «ВНИЗ» и «ВВОД» в режиме измерений. Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО анализатора не предусмотрено.

Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений показателя активности ионов натрия pNa

от 1 до 7

Пределы допускаемой абсолютной погрешности измерений показателя активности ионов натрия в диапазоне измерений р№:

-    от 1 до 5 включ.

-    св. 5 до 7

±0,05

±(0,05 + 0,07-(А - 5)2) *

Диапазон измерений массовой концентрации ионов натрия, мг/дм3

от 2,3-10-3 до 2,3-103

Пределы допускаемой относительной погрешности измерений массовой концентрации ионов натрия в диапазоне измерений CNa, отн. ед.:

-    от 2,3 -10"3 до 0,023 мг/дм3 включ.

-    св. 0,023 до 0,230 мг/дм3 включ.

-    св. 0,230 до 2,3• 103 мг/дм3

от -0,53 до +1,1 от -0,24 до +0,36 ±0,12

Диапазон измерений температуры анализируемой жидкости, °С

от +15 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,3

* А - измеренное значение р№

Наименование характеристики

Значение

Параметры электропитания:

-    для модификации ПАИС-01натрий напряжение сети переменного тока, В

частота переменного тока, Гц

-    для модификации ПАИС-02натрий напряжение постоянного тока, В

от 207 до 243,8 50+ 1 от 7,4 до 9,9

Электрическая емкость 6 -ти аккумуляторных батарей, мА-ч

1000

Потребляемая мощность, не более:

-    для модификации ПАИС-01натрий, В-А

-    для модификации ПАИС-02натрий, Вт

25

0,5

Время установления рабочего режима после включения, мин, не более

15

Продолжительность непрерывной работы, ч, не менее:

-    для модификации ПАИС-01натрий

-    для модификации ПАИС-02натрий

168

8

Габаритные размеры , мм, не более:

- газожидкостной блок

длина

110

ширина

260

высота

500

- измерительный преобразователь

для модификации ПАИС-01натрий

длина

140

ширина

220

высота

250

для модификации ПАИС-02натрий

длина

220

ширина

150

высота

120

Масса, кг, не более:

-    газожидкостной блок

-    измерительный преобразователь

для модификации ПАИС-01натрий для модификации ПАИС-02натрий

1,5

2

1

Показатели надежности:

-    средний срок службы (кроме электродов), лет, не менее

-    средний срок службы электродов, год, не менее

10

1

Рабочие условия эксплуатации:

-    температура анализируемой жидкости, °С

-    атмосферное давление, кПа

-    относительная влажность воздуха при температуре +35 °С, %, не более

-    температура окружающего воздуха, °С

от +1 5 до +40 от 84 до 106,7 80

от +15 до +35

Знак утверждения типа

наносится на лицевую панель ИП в виде пленочного изображения и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность анализатора модификации ПАИС-01натрий

Наименование

Обозначение

Количество

1 Анализатор ионного состава потенциометри

1 к-т

ческий ПАИС-01натрий в составе

НЖЮК.421522.005.02-01

1. 1 Измерительный преобразователь

НЖЮК.421522.005.02-01.01

1 шт.

1.2 Газожидкостный блок ГЖБ -01

НЖЮК.421522.005.02-02.01

1 шт.

1.3 Проточная измерительная камера

НЖЮК.421522.005.02.03-01

1 шт.

1.4 Комплект датчиков в составе

1 к-т

1.4.1 Потенциометрический сенсор ПСр№ -01 -

НЖЮК.421522.005.05-01

1 шт.

р№ электрод торцевого типа

1.4.2 Вспомогательный электрод ВЭ

НЖЮК.421522.005.07-02.01

1 шт.

1.4.3 Датчик температуры ДТ

НЖЮК.421522.005.08-01

1 шт.

1.5 Запасные части

НЖЮК8.623.160-01

1 к-т

2 Руководство по эксплуатации

НЖЮК 421522.005.02-01РЭ

1 шт.

3 Паспорт

НЖЮК 421522.005.02-01ПС

1 шт.

4 Тара транспортная

ТА4.180.014.01

1 шт.

Таблица 5 - Комплектность анализатора модификации ПАИС-02натрий

Наименование

Обозначение

Количество

1 Анализатор ионного состава потенциометри

1 к-т

ческий ПАИС-01натрий в составе

НЖЮК.421522.005.02-02

1. 1 Измерительный преобразователь

НЖЮК.421522.005.02-01.02

1 шт.

1.2 Газожидкостный блок ГЖБ -02

НЖЮК.421522.005.02-02.02

1 шт.

1.3 Проточная измерительная камера

НЖЮК.421522.005.02.03-02

1 шт.

1.4 Комплект датчиков в составе

1 к-т

1.4.1 Потенциометрический сенсор ПСр№ -01 -

НЖЮК.421522.005.05-02

1 шт.

р№ электрод торцевого типа

1.4.2 Вспомогательный электрод ВЭ

НЖЮК.421522.005.07-02.02

1 шт.

1.4.3 Датчик температуры ДТ

НЖЮК.421522.005.08-02

1 шт.

1.5 Запасные части

НЖЮК8.623.160-02

1 к-т

2 Руководство по эксплуатации

НЖЮК 421522.005.02-02РЭ

1 шт.

3 Паспорт

НЖЮК 421522.005.02-02ПС

1 шт.

4 Тара транспортная

ТА4.180.014.02

1 шт.

Поверка

осуществляется по документу НЖЮК.421522.005.02 МП «ГСИ. Анализаторы ионного состава потенциометрические ПАИС -натрий», утвержденному ФГУП «ВНИИФТРИ» 07.08.2018 г. Основные средства поверки:

-    рабочий эталон активности ионов натрия в водных растворах РЭАИ-Na, регистрационный номер в Федеральном информационном фонде 43471-09;

-    измеритель-регистратор температуры многоканальный прецизионный МИТ 8.03, регистрационный номер в Федеральном информационном фонде 19736 -05, в комплекте с датчиком температуры ТСПН-5В, регистрационный номер в Федеральном информационном фонде 11567-88;

-    вода дистиллированная по ГОСТ 6709-72.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29 ноября 2019 г. Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ) ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия

ТУ 4215-006-16963232-2011 Анализаторы ионного состава потенциометрические ПАИС-натрий. Технические условия

Зарегистрировано поверок 41
Поверителей 3
Актуальность данных 07.11.2024
80346-20
Номер в ГРСИ РФ:
80346-20
Производитель / заявитель:
Общество с ограниченной ответственностью "Научнопроизводственная фирма "Альфа БАССНЕС" (ООО "НПФ "Альфа БАССНЕС"), г. Балашиха, Московская обл.
Год регистрации:
2020
Cрок действия реестра:
28.12.2025
