Вибропреобразователи серии VSP (далее - вибропреобразователи) предназначены для измерений виброускорения.
Карточка СИ
Номер в госреестре 80368-20
Наименование СИ Вибропреобразователи
Обозначение типа СИ VSP
Изготовитель IFM Electronic GmbH, Германия
Год регистрации 2020
Срок свидетельства 30.12.2025
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Вибропреобразователи серии VSP (далее - вибропреобразователи) предназначены для измерений виброускорения.

Описание

Принцип действия вибропреобразователей основан на прямом пьезоэлектрическом эффекте: при вибрации объекта, на котором жестко закреплен вибропреобразователь, основной груз под действием сил инерции деформирует пьезоэлементы, на рабочих поверхностях которых вырабатывается электрический заряд, пропорциональный деформации пьезоэлементов и действующему значению виброускорения. Измерительным узлом вибропреобразователей серии VSP является чувствительный элемент, представляющий из себя биморфный диск с центральным закреплением, нагруженный массой.

Вибропреобразователи серии VSP выпускаются в следующих модификациях: VSP001, VSP01A, VSP02A, VSP003, которые отличаются вариантом исполнения, диапазоном рабочих частот и степенью взрывозащиты. Исполнения VSP01A и VSP02A имеют взрывозащищенный корпус. Исполнение VSP0^ соответствует маркировке 0Ех ia IIC Т4/Т6 Ga Х по ГОСТ Р МЭК 60079-0-2011. Исполнение VSP02А соответствует маркировке РОЕх ia I Мa Х по ГОСТ Р МЭК 60079-0-2011.

Для автоматической обработки выходного сигнала от вибропреобразователей серии VSP могут применяться преобразователи вторичные виброизмерительные серии VSE фирмы IFM Electronic GmbH, Германия.

Опломбирование вибропреобразователей не предусмотрено.

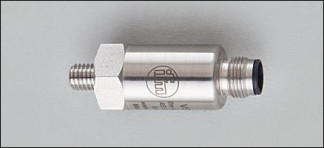

Общий вид вибропреобразователей серии VSP приведены на рисунках 1-3.

Рисунок 3 - Общий вид вибропреобразователей VSP003

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Модификация

Значение

Номинальное значение коэффициента преобразования, мВ/(мс-2)

VSP001, VSP01A, VSP02A,VSP003

10,2

Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях измерений, %

VSP001, VSP01A, VSP02A,VSP003

±10

Диапазон измерений виброускорения, м/с2

VSP001, VSP01A, VSP02A,VSP003

от 1 до 490

Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %

VSP001, VSP01A, VSP02A,VSP003

±5

Диапазон рабочих частот, Гц

VSP001, VSP01A, VSP02A

от 2 до 10000

VSP003

от 1,5 до 16000

Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, %

VSP001, VSP01A, VSP02A,VSP003

±10

Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, на каждые 10 °С, %

VSP001, VSP01A, VSP02A,VSP003

±1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Модификация

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

VSP001, VSP01A, VSP02A,VSP003

23±5

Диапазон рабочих температур, °С

VSP01A, VSP02A

от -55 до +90

VSP001, VSP003

от -55 до +125

Масса, кг, не более

VSP001

0,074

VSP01A, VSP02A

0,678

VSP003

0,144

Габаритные размеры (длина х высота х ширина), мм, не более

VSP001

46,5x19x19

VSP01A, VSP02A

65x35x25,5

VSP003

53x25x23

Маркировка взрывозащиты

VSP01A

0Ех ia IIC Т4/Т6 Ga Х

VSP02A

РОЕх ia I Ма Х

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Вибропреобразователь серии VSP

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки:

Поверочная виброустановка 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вибропреобразователей с требуемой точностью. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы IFM Electronic GmbH, Германия

80368-20
Номер в ГРСИ РФ:
80368-20
Производитель / заявитель:
IFM Electronic GmbH, Германия
Год регистрации:
2020
Cрок действия реестра:
30.12.2025
