| Номер в госреестре | 80369-20 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | VSА |
| Изготовитель | IFM Electronic GmbH, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 30.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи серии VSA (далее - вибропреобразователи) предназначены для измерений виброускорения.
Принцип действия вибропреобразователей основан на зависимости выходного сигнала вибропреобразователя от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием колеблющихся систем.
Вибропреобразователи серии VSA выпускаются в следующих модификациях: VSA001, VSA002, VSA004, VSA005, VSA006, VSA101 и VSA201, которые отличаются вариантом исполнения и диапазоном измерений.
Для автоматической обработки выходного сигнала от вибропреобразователей серии VSA могут применяться преобразователи вторичные виброизмерительные серии VSE фирмы IFM Electronic GmbH, Германия.
Опломбирование вибропреобразователей не предусмотрено.

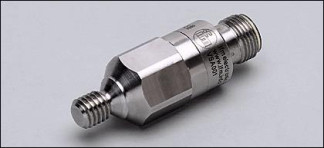

Общий вид вибропреобразователей серии VSA приведены на рисунках 1-3.
Рисунок 2 - Общий вид вибропреобразователей VSA002, VSA006
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация | Значение |
| Диапазон измерений виброускорения, м/с2 | VSA001, VSA002, VSA004, VSA005, VSA006 | от 1 до 245 |
| VSA101 | от 1 до 32,3 | |
| VSA201 | от 1 до 2450 | |
| Нелинейность амплитудной характеристики на базовой частоте 80 Гц, % | VSA001, VSA002, VSA004, VSA005, VSA006, VSA101, VSA201 | ±3 |
| Диапазон рабочих частот, Гц | VSA001, VSA201 | от 1 до 6000 |
| VSA002, VSA004, VSA005, VSA006 | от 1 до 10000 | |
| VSA101 | от 1 до 1000 | |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, % | VSA001, VSA002, VSA004, VSA005, VSA006, VSA101, VSA201 | ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Модификация | Значение |
| Условия эксплуатации: - рабочий диапазон температур, °С | VSA001, VSA101, VSA201 | от -30 до +125 |
| VSA002, VSA006 | от -30 до +85 | |
| VSA004, VSA005 | от -30 до +100 | |
| Масса, г, не более | VSA001 | 48 |
| VSA002 | 86 | |
| VSA004 | 120 | |
| VSA005 | 320 | |
| VSA006 | 253 | |
| VSA101 | 53 | |
| VSA201 | 50 | |
| Габаритные размеры (длина х диаметр), мм, не более | VSA001, VSA101, VSA201 | 53x18,5 |
| VSA002, VSA006 | 22x16 | |
| VSA004, VSA005 | 13,5x18 |
наносится на титульный лист паспорта методом печати или наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Вибропреобразователь серии VSA | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вибропреобразователей с требуемой точностью. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация IFM Electronic GmbH, Германия
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
