| Номер в госреестре | 80374-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-60 |
| Изготовитель | Архангельское управление Госкомнефтепродуктов, г. Архангельск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-60 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-60 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-60 зав.№№ 15, 16, 17, 18, 19, 20 расположены: Архангельская обл., г. Онега, ул. Хайнозерская, д. 25.

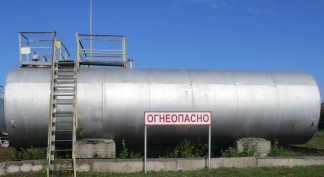

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-60 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-60 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| РГС-60 № 15, 17 | РГС-60 № 18 | РГС-60 № 20 | РГС-60 № 16 | РГС-60 № 19 | |
| Номинальная вместимость, м3 | 60 | ||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 10 до 63 м3, % | ±0,25 | ||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 1 1 до 63 м3, % | ±0,25 | ||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 1 3 до 63 м3, % | ±0,25 | ||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 11 до 64 м3, % | ±0,25 | ||||
Таблица 2 - Основные технические характеристики
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-60 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный №
298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-60
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 07.11.2024 |
