| Номер в госреестре | 80376-20 |
| Наименование СИ | Прицепы-цистерны |
| Обозначение типа СИ | ЦОР |
| Изготовитель | Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК"), Республика Саха (Якутия), пос. Жатай |
| Год регистрации | 2020 |
| Срок свидетельства | 30.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Прицепы-цистерны ЦОР предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия прицепов -цистерн ЦОР основан на заполнении её нефтепродуктом до указателя уровня налива, который установлен в каждой секции. Слив нефтепродукта производится самотеком или через насос. Прицепы-цистерны ЦОР являются транспортными мерами полной вместимости и представляют собой металлическую цилиндрическую ёмкость.
Прицепы-цистерны ЦОР состоят из следующих основных составных частей: шасси, герметичные секции в виде ёмкости с указателем уровня налива и дыхательным клапаном, донным клапаном, волнорезом, устройством для слива топлива самотёком.
Прицепы-цистерны изготавливаются в восьми модификациях. Модификации ЦОР-3, ЦОР-6, ЦОР-12 и ЦОР-18 изготавливаются с одной секцией. Модификации ЦОР-3(2/1) ЦОР-6(3/3) ЦОР-12(6/6) ЦОР-18(9/9) двухсекционные. Модификации прицепов -цистерн ЦОР отличаются номинальной вместимостью.

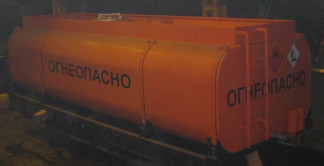

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| ЦОР-3 ЦОР-3(2/1) | ЦОР-6 ЦОР-6(3/3) | ЦОР-12 ЦОР-12(6/6) | ЦОР-18 ЦОР-18(9/9) | |
| Номинальная вместимость цистерн (секций), м3 | 3 (2 и 1) | 6 (3 и 3) | 12 (6 и 6) | 18 (9 и 9) |
| Пределы допускаемой относительной погрешности цистерн, % | ±0,4 | |||
| Разность между номинальной и действительной вместимостью, % | ±2,5 | ±2 | ±1,5 | ±1,5 |
Таблица 2 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | ЦОР-3 ЦОР-3(2/1) | ЦОР-6 ЦОР-6(3/3) | ЦОР-12 ЦОР-12(6/6) | ЦОР-18 ЦОР-18(9/9) |
| Габаритные размеры, мм, не более | ||||
| - длина | 2700 | 6000 | 6000 | 6000 |
| - ширина | 1800 | 2440 | 2440 | 2440 |
| - высота | 1300 | 1500 | 1800 | 2100 |
| Масса (с двумя секциями), кг, не более1) | 1150 (1200) | 2350 (2860) | 2415 (3150) | 4750 (4920) |
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от -60 до +40 | |||
| - относительная влажность при 20 | ||||
| °С, %, не более | 90 | |||
| 1) Допускается отклонение массы +3 %. Нижний предел массы не ограничивается. | ||||
наносится на маркировочную табличку фотохимическим способом и титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прицеп-цистерна | ЦОР-3; ЦОР-3(2/1); ЦОР-6; ЦОР-6(3/3); ЦОР-12; ЦОР-12(6/6); ЦОР-18; ЦОР-18(9/9) | 1 шт. |
| Паспорт | 67672341-51-3; 67672341-51-3(2/1); 67672341-51-6; 67672341-51-6(3/3); 67672341-51-12; 67672341-51-12(6/6); 67672341-5118; 67672341-51-18(9/9) | 1 экз. |
| Примечание - В зависимости от заказа | ||
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- лаборатория поверочная передвижная ППЛ-АЦ (регистрационный номер в Федеральном информационном фонде 47040-11);
- мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 500 или 1000 дм3;
- секундомер электронный «Интеграл С -01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке, заклепку указателя уровня налива и маркировочную табличку.
приведены в эксплуатационном документе.
