| Номер в госреестре | 80378-20 |
| Наименование СИ | Газоанализаторы непрерывного действия |
| Обозначение типа СИ | ФЕБА |
| Изготовитель | Общество с ограниченной ответственностью "Центр интеллектуального и инновационного капитала" (ООО "Центр интеллектуального и инновационного капитала"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 30.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы непрерывного действия ФЕБА (далее по тексту - газоанализаторы) предназначены для определения содержания бензола, толуола, этилбензола, ксилолов, хлорбензола, стирола и фенола в атмосферном воздухе.
Газоанализаторы являются стационарными приборами непрерывного действия.
Принцип действия газоанализаторов основан на применении метода предварительного концентрирования пробы с последующим хроматографическим разделением целевых веществ и их детектированием с помощью фотоионизационного детектора.
Газоанализаторы состоят из следующих основных блоков: хроматографический блок, термодесорбционный блок, блок очистки воздуха, программно-аппаратный блок.
Термодесорбционный блок осуществляет концентрирование целевых веществ в материале сорбента на стадии пробоотбора и подготовку газовой смеси для дальнейшего анализа.
Хроматографический блок проводит анализ и расчет содержания целевых веществ в сконцентрированной пробе.
Блок очистки воздуха производит очистку воздуха от паров воды и целевых веществ и обеспечивает подачу воздуха очищенного от паров воды и целевых веществ в газовую систему газоанализатора на этапе ее очистки по окончании измерительного цикла.
Программно-аппаратный блок производит управление работой блоков и устройств газоанализатора, расчет содержания целевых веществ анализируемой пробе атмосферного воздуха.
Способ отбора пробы - принудительный.
Газоанализаторы изготавливаются в четырех модификациях: в корпусе для установки в 19-дюймовую стойку с высотой 3 U без экрана (модификация А1) и с экраном (модификация А2), в корпусе для установки в 19-дюймовую стойку с высотой 5U без экрана (модификация А3) и с экраном (модификация А4).

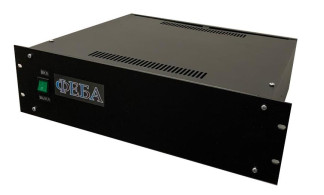

Общий вид газоанализаторов, а также место и метод пломбирования от несанкционированного доступа представлен на рисунках 1 - 2.
Пример идентификационной таблички представлен на рисунке 3.
Пломба виде наклейки наноситься на стык крышки газоанализатора
вид спереди
вид сзади
Пломба виде наклейки наноситься на стык крышки газоанализатора
вид спереди вид сзади
ФЕБА
Газоанализатор непрерывного действия
Модификация Серийный номер Напряжение, ток
220В, 2,6А
ООО «ЦИИК» Сделано в России 20_г.
Рисунок 3 - Общий вид идентификационной таблички и место нанесения знака утверждения типа
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное специально для решения задач измерения содержания целевых веществ. ПО осуществляет следующие функции:
- автодиагностика работоспособности системы и проведение калибровочных измерений;
- управление основными режимами работы;
- сбор, автоматическое интерпретирование (расчет), систематизированное хранение, протоколирование, отображение информации о результатах анализа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FEBA GA SOFT |
| Номер версии (идентификационный номер) ПО | не ниже V1.1 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений2) массовой концентрация определяемого компонента, мг/м3 | Пределы допускаемой погрешности, % | ||
| приведенной1) | относительной | |||
| Бензол (СбИб) | от 0 до 6 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 6,00 включ. | - | ±15 | ||
| Толуол (С7Н8) | от 0 до 12 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 12,00 | - | ±15 | ||
| Этилбензол (С8Н10) | от 0 до 1,2 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 1,20 | - | ±15 | ||
| о-ксилол (O-C8H10) | от 0 до 6 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 6,00 | - | ±15 | ||
| п-ксилол (р-С8Ию) | от 0 до 6 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 6,00 | - | ±15 | ||
| м-ксилол (m-C8H1o) | от 0 до 6 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 6,00 | - | ±15 | ||
| Хлорбензол (C6H5O) | от 0 до 6 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 6,00 | - | ±15 | ||
| Стирол (C8H8) | от 0 до 1,2 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 1,20 | - | ±15 | ||
| Фенол (C6H5OH) | от 0 до 1,2 | от 0 до 0,05 включ. | ±15 | - |
| св. 0,05 до 1,20 | - | ±15 | ||
| 1) Приведенная погрешность нормирована к верхнему диапазону измерений; 2) Разрешающая способность (предельная чувствительность 0,0005 мг/м3 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более: - модификации А1, А2 - модификации А3, А4 | 133x440x420 217x440x420 |
| Масса, кг, не более | 13 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +35 от 10 до 95 от 84 до 106,7 |
| Время прогрева, мин., не более | 60 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 210 до 230 50±1 |
| Потребляемая мощность, Вт, не более | 500 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 10 |
наносится на идентификационную табличку, закрепленный на газоанализаторе.
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор непрерывного действия ФЕБА | - | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.53-001-94112202-2020 | 1 экз. |
| Паспорт | ПС 26.51.53-001-94112202-2020 | 1 экз. |
| Методика поверки | МП-207/09-2020 | 1 экз. |
| Пробоотборный зонд ПЗ ВЗ "Атмосфера" с устройством обогрева УОПЗ, или его аналог | ПЗ ВЗ “Атмосфера” | 1 шт. |
| ЗИП | - | 1 комп. |
осуществляется по документу МП-207/09-2020 «ГСИ. Газоанализаторы непрерывного действия ФЕБА. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 16.09.2020 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10529-2014; ГСО 10550-2014
- рабочий эталон 1 разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Источники микропотоков газов и паров ИМ-ГП рег.№ 68336-17)
- рабочий эталон 1 разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 рег. № 62151-15)
- рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Установки динамические «Микрогаз -ФМ» - рабочие эталоны 1-го разряда рег.№68284-17)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт средства измерений.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ТУ 26.51.53-001-94112202-2020 Газоанализаторы непрерывного действия ФЕБА. Технические условия.
