| Номер в госреестре | 80413-20 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТП |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 29.12.2025 |
| МПИ (интервал между поверками) | 12 лет - для ТП с НСХ типов К, L, J, N, Е, Т, М и для диапазона измерений от минус 40 до плюс 400 °С; 9 лет - для ТП-0198А, ТП-2088А, ТП-2488А с НСХ типов К, L, J, N, Е, Т, М и для диапазона измерений от минус 40 до плюс 850 °С; 4 года - для ТП с НСХ типо |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТП (далее - ТП) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ.
Принцип действия ТП основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
ТП изготовляются с термочувствительными элементами (термопарами) по ГОСТ Р 8.585-2001 (ГОСТ 6616-94).
Термочувствительные элементы ТП находятся в защитной арматуре, которая обеспечивает тепловой контакт с измеряемой средой и предохраняет их от внешних повреждений.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
ТП выпускаются в следующих модификациях: ТП-0188, ТП-0195, ТП-0198, ТП-0395, ТП-1085, ТП-1388, ТП-2088, ТП-2187Ехс1, ТП-2388, ТП-2488, различающихся конструкцией защитной арматуры и применяемых клеммных головок. Каждая модификация может иметь несколько вариантов конструкции, отличающихся длиной и диаметром монтажной части, наличием монтажного штуцера, внешним видом головки, количеством чувствительных элементов, классом допуска, количеством рабочих спаев, материалом защитной арматуры, наличием в головке ТП компенсатора холодного спая, видом климатического исполнения.
Модификации ТП в зависимости от применения имеют исполнения:
- общепромышленное (ТП-0188, ТП-0195, ТП-0198, ТП-0395, ТП-1085, ТП-1388, ТП-2088, ТП-2388, ТП-2488);
- для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (ТП-0198 А, ТП-2088А, ТП-2488А);
- вибропрочное (ТП-0195В, ТП-0198В, ТП-1085В, ТП-1388В, ТП-2088В, ТП-2388В, ТП-2488В);
- вибропрочное и сейсмостойкое (ТП-0195ВС, ТП-0198ВС, ТП-1388ВС, ТП-2088ВС, ТП-2187ЕхёВС, ТП-2388ВС, ТП-2488ВС,);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (ТП-2187Ехс1, ТП-2187ЕхёВ);
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ТП-0195Ех, ТП-0198Ех, ТП-0395Ех, ТП-1085Ех, ТП-1388Ех, ТП-2088Ех, ТП-2388Ех, ТП-2488Ех);
- вибропрочное взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ТП-0195ЕхВ, ТП-0198ЕхВ, ТП-1388ЕхВ, ТП-2088ЕхВ, ТП-2388ЕхВ, ТП-2488ЕхВ);
- вибропрочное и сейсмостойкое, взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ТП-0195ЕхВС, ТП-0198ЕхВС, ТП-1388ЕхВС, ТП-2088ЕхВС, ТП-2388ЕхВС, 2488ЕхВС), а также в сочетании перечисленных исполнений.

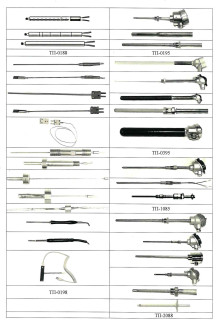

Фотографии общего виды ТП приведены на рисунках 1 и 2.
От ООО НПП «ЭЛЕМЕР»: л.И. Толбина
ТП-0195
ТП-0188
, ibV ^ГТл—ат.
ТП-0395
•Шш
‘—шЬтк!
тт..
В*
ТП-1085
ТП-0198
+
ТП-2088
ТП-1388
Tn-2187Exd
■ей-
5ЖЦ- ggggggg
Разъем СНЦ
ТП-2488
Рисунок 2 — Общий вид конструктивных исполнений головок ТП Пломбирование ТП не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики Щприведены в таблицах 1-3: Таблица 1 - Обозначения модификаций ТП и диапазоны измерений температуры
| Модификации ТП!) | Тип ТП (буквенное обозначение НСХ) | Диапазон измерений температуры, °С2) |
| ТП-0188 | ТХА (К) | от -196 до +1300 |
| ТХК (L) | от -40 до +800 | |
| ТПП (R), ТПП (S) | от 0 до +1600 | |
| ТПР (В) | от +600 до +1800 | |
| ТВР (А-1)2) ТВР (А-2)2) ТВР (А-3)2) | от +1000 до +1800 | |
| ТП-0195 | ТХА(К) | от -196 до +1300 |
| ТХК (L) | от -40 до +800 | |
| ТНН (N) | от -196 до +1300 | |
| ТП-0198 | ТХА(К) | от -196 до +1300 |
| ТХК (L) | от -40 до +800 | |
| ТЖК (J) | от -40 до +900 | |
| ТНН (N) | от -196 до +1300 | |
| ТПП (S) | от 0 до +1600 | |
| ТМК (Т)3) | от -196 до +400 | |
| ТП-0395 | ТХА(К) | от -196 до +1300 |
| ТНН (N) | от -196 до +1300 | |
| ТПП (R), ТПП (S) | от 0 до +1600 | |
| ТПР (В) | от +600 до +1800 | |
| ТВР (А-1)3) ТВР (А-2)3) ТВР (А-З)3) | от +1000 до +1800 | |
| ТХКн (Е)3) | от -196 до +900 | |
| ТМК (Т)3) | от -196 до +400 | |
| ТМК (М)3) | от -196 до +100 | |
| ТП-1085 | ТХА (К) | от -196 до +1300 |
| ТНН (N) | от -196 до +1300 | |
| ТЖК(Т) | от -40 до +900 | |
| ТП-1388 | ТХА (К) | от -196 до +400 |
| ТХК (L) | от -40 до +400 | |
| ТЖК (J) | от -40 до +400 | |
| ТНН (N) | от -196 до +400 | |
| ТП-2088 | ТХА (К) | от -196 до +1300 |
| ТХК (L) | от -40 до +800 | |
| ТЖК (J) | от -40 до +900 | |
| ТНН (N) | от -196 до +1300 | |
| ТП-2187Ехс1 | ТХА (К) | от -196 до +1300 |
| ТХК (L) | от -40 до +800 | |
| ТЖК (J) | от -40 до +900 | |
| ТНН (N) | от -196 до +1300 | |
| ТП-2388 | ТХА (К) | от-196 до+1300 |
| ТХК (L) | от -40 до +800 | |
| ТЖК (J) | от -40 до +900 | |
| ТНН (N) | от -196 до +1300 | |
| ТП-2488 | ТХА (К) | от -196 до +800 |
| ТХК (L) | от -40 до +400 | |
| ТЖК (J) | от -40 до +400 | |
| ТНН (N) | от -196 до +800 |
От ООО НПП «ЭЛЕМЕР»:
Л.И. Толбина
1} Исполнения модификаций: общепромышленное, взрывозащищенное (Ex, Exd), атомное повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС) и сочетание перечисленных исполнений (например, АЕх. АВ).
2) Рабочие диапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ТП.
3) По требованию потребителя.__
Таблица 2 - Класс допуска, пределы допускаемого отклонения от НСХ и диапазоны измерений ТП
| Тип ТП (буквенное обозначение НСХ) | Класс допуска ТП | Пределы допускаемых отклонений ТЭДС от НСХ ±At, °С, диапазоны измерений, °С!) |
| ТХА (К) | 1 | 1,5 от -40 до +375 °С включ.; 0,004 • t св.+375 до+1300 °С |
| 2 | 2,5 от -40 до +333 °С включ.; 0,0075 • t св. +333 до +1300 °С | |
| 3 | 0,015 • |г| от -196 до -167 °С включ.; 2,5 св. -167 до +40 °С | |
| TXK(L) | 2 | 2,5 от -40 до +360 °С включ.; 0,7+0,005-1 св. +360 до +800 °С включ. |
| ТВР (А-1)2) ТВР (А-2)2) ТВР (А-3)2) | 2 | 0,005 • t св. +1000 до +1800 °С включ.; |
| 3 | 0,007 • Г св. +1000 до +1800 °С | |
| ТПП (R) ТПП (S) | 1 | 1,0 от 0 до +1100 °С включ.; 1,0+0,003 • (t- 1100) св.+ 1100 до +1600 °С |
| 2 | 1,5 от 0 до +600 °С включ.; 0,0025 • t св. +600 до +1600 °С | |
| ТПР (В) | 2 | 0,0025 • t св.+ 600 до +1800 °С включ.; |
| 3 | 4,0 от +600 до +800 °С включ.; 0,005 • t св.+800 до+1800 °С | |
| ТЖК (J) | 1 | 1,5 от-40 до+375 °С включ.; 0,004- t св. +375 до +750 °С |
| 2 | 2,5 от -40 до +333 °С включ.; 0,0075- t св.+333 до+900 °С | |
| ТНН (N) | 1 | 1,5 от -40 до +375 °С включ.; 0,004 • t св.+375 до+1300 °С |
| 2 | 2,5 от -40 до +333 °С включ.; 0,0075 • t св. +333 до +1300 °С | |
| 3 | 0,015 • |/| от -196 до -167 °С включ.; 2,5 св.-167 до+40 °С | |
| ТХКн (Е) | 1 | 1,5 от -40 до +375 °С включ.; 0,004 • t св. +375 до +800 °С |
| 2 | 2,5 от -40 до +333 °С включ.; 0,0075 • t св.+ 333 до +900 °С | |
| 3 | 0,015 • |/| от -196 до -167 °С включ.; 2,5 св. -167 до +40 °С | |
| ТМК (Т)3) | 1 | 0,5 от -40 до +125 °С включ.; 0,004-/ св.+125 до+350 °С |
| 2 | 1,0 от-40 до+135 °С включ.; 0,0075 - Г св. +135 до +400 °С | |
| 3 | 0,015- \t\ от -196 до -66 °С включ.; 1,0 св.-66 до+40 °С | |
| ТМК (М)3) | - | 1,3 + 0,001 • |/| от -196 до 0 °С включ.; 1,0 св. 0до+100°С |
аоьшн^уу' .. -------- :«Э1А[ИИНа>>иЛЛФ10
BHHgiroi -и-If :«сШШ1Ге» ПИН ООО Ю
t - Значение измеряемой температуры, °С.
*) Рабочие диапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ТП.
2) По требованию потребителя ТП могут изготавливаться с максимальной температурой применения плюс 2500 °С.
3) По требованию потребителя._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина монтажной части ТП, мм | от 20 до 3150 (в соответствии с ГОСТ 6616-94); свыше 3150 (из ряда Ra40 в соответствии с ГОСТ 6636-69) |
| Масса, кг | от 0,012 до 10 (в зависимости от габаритных размеров ТП) |
| Рабочие условия эксплуатации - температура | от -40 до +70 |
| окружающей среды1), °С | от -50 до +85 от -50 до +100 от -50 до +125 от -60 до +80 от -60 до +100 от -60 до +150 от -70 до +45 от -10 до +45 от -40 до +45 от +1 до +45 от -70 до +60 |
| - относительная влажность воздуха при температуре +35 °С, %, не более | 98;100 |
| Группа исполнения по устойчивости к воздействию синусоидальной вибрации1) по ГОСТ Р 52931-2008 | N3, V3, V5, F2, F3, G2 |
| Сейсмостойкость1) по ГОСТ 30546.1-98 | 6, 8 или 9 баллов по шкале MSK-64 |
| Маркировка взрывозащиты: | ОЕх ia IIA Тб Ga X, OExia НА Т5 GaX ОЕх ia НА Т4 GaX ОЕх iaIIB Тб GaX ОЕх ia IIB Т5 Ga X OExia IIB Т4 GaX ОЕх iaИС T6 GaX OExia IIC T5 GaX OEx ia IIC T4 Ga X lEx d НА T6 Gb X lEx d НА T5 Gb X lEx d IIA T4 Gb X lEx d IIB T6 Gb X lEx d IIB T5 Gb X lEx d IIB T4 Gb X lEx d IIC T6 Gb X lEx d IIC T5 Gb X lEx d IIC T4 Gb X |
От ООО НПП «ЭЛЕМЕР»:
От ФГУП «ВНИИМС»:
Л.И. Толбина
А.А. Игнатов
| Средняя наработка на отказ, ч, не менее: - для диапазонов измерений температуры, °С: - от -40 до +850 включ. - св. +850 до +1100 включ. - св. +1100 до +1800 - от -40 до +850 - от -40 до +400 | 50000 (для общепромышленного исполнения) 35000 (для всех исполнений) 8000 (для всех исполнений) 120000 (для исполнений: АС и ОЯТЦ, вибропрочного; вибропрочного и сейсмостойкого; взрывозащищеного; вибропрочного взрывозащищенного; вибропрочного и сейсмостойкого, взрывозащищенного) 160000 (для исполнений: АС и ОЯТЦ, вибропрочного; вибропрочного и сейсмостойкого; взрывозащищеного; вибропрочного взрывозащищенного; вибропрочного и сейсмостойкого, взрывозащищенного) |
| Средний срок службы, лет, не менее: - для диапазонов измерений температуры, °С: - от -40 до +850 включ. - св. +850 до +1100 включ. - св. +1100 до +1800 - от -40 до +850 - от -40 до +400 | 6 (для общепромышленного исполнения) 4 (для всех исполнений) 2 (для всех исполнений) 15 (для исполнений: АС и ОЯТЦ, вибропрочного; вибропрочного и сейсмостойкого; взрывозащищеного; вибропрочного взрывозащищенного; вибропрочного и сейсмостойкого, взрывозащищенного) 20 (для исполнений: АС и ОЯТЦ, вибропрочного; вибропрочного и сейсмостойкого; взрывозащищеного; вибропрочного взрывозащищенного; вибропрочного и сейсмостойкого, взрывозащищенного) |
| ^ В зависимости от исполнения. | |
наносится на табличку или корпус ТП термотрансферным способом или лазерной гравировкой, а также на паспорта НКГЖ.408711.ХХХПС — типографским способом.
Комплект поставки ТП представлен в таблице 4. Таблица 4 - Комплектность__
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический ТП1) | НКГЖ.408711 .ХХХ2) | 1 шт. |
| Комплект принадлежностей1)1 | - | 1 шт. |
| Преобразователь термоэлектрический ТП. Паспорт | НКГЖ.408711. ХХХ2)-Y Y УПС2) | 1 экз. |
| Преобразователи термоэлектрические ТП. Руководство по эксплуатации | НКГЖ.408711.001РЭ | 1 экз. |
| Инструкция по техническому обслуживанию и ремонту (для исполнений АС и ОЯТЦ) | НКГЖ.408711.001ИТР | 1 экз. |
| Модификация ТП и комплект принадлежностей в соответствии с заказом. По требованию потребителей допускается поставка ТП с окрашенными крышками головок. 2) Обозначение в соответствии с исполнением и модификацией ТП (YYY - только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). | ||
осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», Рекомендацией МИ 3475-2015 «ГСИ. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве термочувствительных элементов с длиной погружаемой части менее 250 мм» и МИ 1745-87 «Методические указания. ГСИ. Стандартные образцы свойств термоэлектродных материалов из сплавов ВР 5 и ВР 20 (СОТМ ВР 5/20). Методика поверки».
Основные средства поверки:
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платиновый эталонный ППО (Регистрационный № 1442-00).
Рабочий эталон 1-го, 2-го, 3-го разрядов по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО (Регистрационный № 41201-09).
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 (Регистрационный № 57557-14).
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06).
Калибратор температуры эталонный «ЭЛЕМЕР-КТ-650» (Регистрационный № 45032-10). Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К (Регистрационный №75073-19).
Термостат с флюидизированной средой FB-08 (Регистрационный № 56927-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Лист № 9 всего листов 9
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.338-2002. ГСИ Преобразователи термоэлектрические. Методика поверки.
МИ 3475-2015. Методика поверки Преобразователи термоэлектрические ТП с металлическими термопарами в качестве чувствительных элементов с длиной погружаемой части менее 250 мм.
ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры.
