| Номер в госреестре | 80418-20 |
| Наименование СИ | Комплекты мер профиля колес |
| Изготовитель | Hegenscheidt-MFD GmbH, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер профиля колес (далее по тексту комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров профиля колес.
Принцип действия комплектов мер основан на воспроизведении заданных геометрических размеров профиля колес. Комплекты мер применяются для поверки комплексов автоматизированных для диагностики колесных пар на ходу Argus2.MM.
Комплекты мер состоят из трех мер с различными геометрическими размерами. Конструктивно мера состоит из алюминиевого профиля с неподвижно установленными на нем двумя шаблонами профиля колеса.

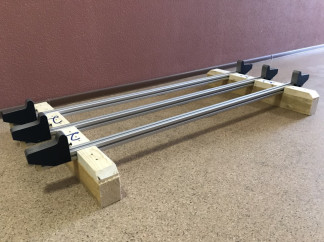

Общий вид комплектов мер представлен на рисунке 1.
Пломбирование комплекта мер не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон воспроизведений высоты гребня колес, мм | от 23 до 40 |
| Пределы доверительных границ абсолютной погрешности воспроизведений высоты гребня колес при Р=0,95, мм | ± 0,03 |
| Диапазон воспроизведения толщины гребня колес, мм | от 23 до 35 |
| Пределы доверительных границ абсолютной погрешности воспроизведений толщины гребня колес при Р=0,95, мм | ± 0,03 |
| Диапазон воспроизведений расстояния между внутренними торцами (гранями) ободьев колес, мм | от 1430 до 1448 |
| Пределы доверительных границ абсолютной погрешности воспроизведений расстояния между внутренними торцами (гранями) ободьев при Р=0,95, мм | ± 0,03 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 10 |
| Габаритные размеры, мм, не более: | |
| - высота | 130 |
| - ширина | 100 |
| - длина | 1715 |
| Условия эксплуатации: | |
| -температура окружающей среды, °С | 20 ± 5 |
| -относительная влажность, %, не более | 90 |
| Средний срок службы, лет | 50 |
наносится на титульный лист Руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование и условное обозначение | Обозначение | Кол-во |
| Комплект мер профиля колес | - | 1 шт. |
| Зажимный держатель | - | 2 шт. |
| Брезент | - | 1 шт. |
| Транспортировочный ящик | - | 3 шт. |
| Ящик для комплектующих деталей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 031.Д4-20 | 1 экз. |
осуществляется по документу МП 031.Д4-20 «ГСИ. Комплекты мер профиля колес. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 16.09.2020 г.
Основные средства поверки:
Микроскоп большой инструментальный БМИ-1 (рег. № 1363-60)
Меры длины концевые плоскопараллельные до 100 мм. Набор №1 (рег. № 38376-13);
Набор мер длины концевые плоскопараллельные. Набор №8 (рег. № 37335-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы Hegenscheidt-MFD GmbH, Германия.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
