| Номер в госреестре | 80451-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС -5000 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 5000 м3.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-5000 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВС-5000 с заводским номером 1 расположен по адресу: г. Мурманск, ул. Фадеев Ручей, 7 котельный цех №1, АО «Мурманская ТЭЦ».

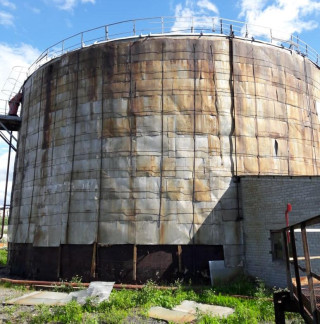

Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-5000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-5000
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоиз олир ованный | РВС-5000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Методика поверки | МП 0006-2020 | 1 экз. |
осуществляется по документу МП 0006-2020 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС -5000, РВС-10000. Методика поверки», утвержденному ООО «МетроКонТ» 23 июля 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631 -05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-5000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
