| Номер в госреестре | 80460-20 |
| Наименование СИ | Резервуары стальные вертикальныецилиндрические |
| Обозначение типа СИ | РВС-100, РВС-200, РВС-1000, РВС-2000 |
| Изготовитель | Котельно-механический завод, г. Ростов-на-Дону |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-1000, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-1000, РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные прие-мо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо -раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-100 зав.№ 18, РВС-200 зав.№ 51, РВС-1000 зав.№№ 7, 12, 13, 14, 15, 16, РВС-2000 зав.№ 64 расположены: Архангельская обл., г. Котлас, ул. Нефтебаза, 3А.

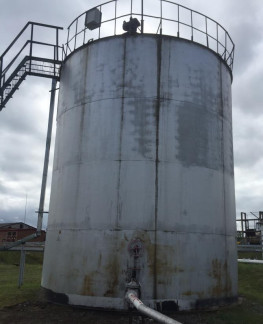

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-1000, РВС-2000 представлен на рисунке 1 -4.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-1000, РВС-2000 не предусмотрено.
Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического
РВС-1000
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-100 | РВС-200 | РВС-1000 | РВС-2000 | |
| Номинальная вместимость, м3 | 100 | 200 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-100 | 1 шт. |
| РВС-200 | 1 шт. | |
| РВС-1000 | 6 шт. | |
| РВС-2000 | 1 шт. | |
| Паспорт | - | 9экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570 -2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ -6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (ре -гистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определе -ние метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-100, РВС-200, РВС-1000, РВС-2000
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
