| Номер в госреестре | 80463-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-65, РГС-75 |
| Изготовитель | Общество с ограниченной ответственностью "РНСеверо-Запад" (ООО "РНСеверо-Запад"), г. СанктПетербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-65, РГС-75 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-65, РГС-75 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные прие-мо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо -раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-65 зав.№№ 1, 2 расположены: Архангельская обл., г. Северодвинск, ул. Ягринское шоссе, 14.
Резервуар стальной горизонтальный цилиндрический РГС-75 зав.№ 1 расположен: Архангельская обл., г. Вельск, пер. Попова, д. 5

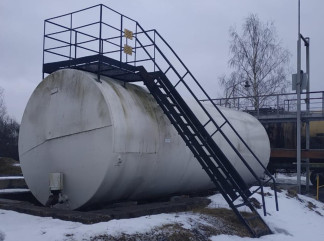

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-65, РГС-75 представлен на рисунке 1.
РГС-65, РГС-75
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС - 65, РГС-75 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-65 № 1 | РГС-65 № 2 | РГС-75 № 1 | |
| Номинальная вместимость, м3 | 65 | 75 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 10 до 62 м3, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 11 до 63 м3, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 6 до 75 м3, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от - 50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-65 | 2 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-75 | 1 шт. |
| Паспорт | - | 3 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
- толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный ла- бораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-65, РГС-75
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
