| Номер в госреестре | 80468-20 |
| Наименование СИ | Системы контрольно-измерительные |
| Обозначение типа СИ | СКИ "АГАТ-72" |
| Изготовитель | Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс"), г. Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система контрольно-измерительная СКИ «АГАТ-72» (далее - система) предназначена для измерения сигналов переменного электрического напряжения и частоты, поступающих от датчиков деформации, устанавливаемых в различных частях испытываемого двигателя газоперекачивающей станции, внутренних температурных датчиков, датчиков частоты вращения валов двигателя, а также для контроля питающего напряжения самой системы, сбора и обработки измерительной информации.
Принцип действия системы основан на измерении выходных электрических сигналов датчиков деформации, температуры и частоты вращения (не входящих в состав системы), обработке информации в компьютере и выдаче ее на внешние устройства в виде, удобном для пользователя.
Функционально система состоит из следующих измерительных подсистем:
- подсистема измерения переменного электрического напряжения датчиков деформации;
- подсистема измерения частоты датчиков частоты вращения.
Принцип действия подсистемы измерения переменного электрического напряжения основан на измерении амплитудных значений напряжения переменного тока, пропорциональных механическому напряжению, измеряемым датчиками деформации, с последующим преобразованием в цифровой код измеряемого сигнала.
Принцип действия подсистемы измерения частоты датчиков частоты вращения основан на измерении частоты синусоидального сигнала, пропорциональной частоте вращения ротора. Сигнал от датчика поступает на вход блока интерфейсного БИ-50, в котором преобразуется в цифровой код измеряемого сигнала.
Конструктивно система состоит из трех составных частей: устройство УСП-72, устройство УП-72 и блок интерфейсный БИ-50, соединенных между собой по интерфейсу RS-485.

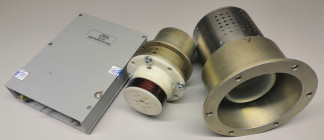

_Общий вид и схема пломбировки представлены на рисунке 1.__
Место пломбирования от несанкционированного доступа Рисунок 1 - Общий вид СКИ «АГАТ-72» и схема пломбировки
Программное обеспечение (ПО) системы включает в себя основные составные части, обеспечивающие подготовку проведения измерений («База данных»), работу в режиме реального времени для наблюдения за сигналами датчиков и регистрации измерительной информации («Реальный масштаб времени»), а также обеспечивающие первичную обработку зарегистрированной измерительной информации («Постсеансный режим»).
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Agat 72 |
| Цифровой идентификатор в формате CRC32 | DF1E1DFD |
| Цифровой идентификатор в формате MD5 | 65702FB4D43102CB2C8FDBCE884BECC8 |
| Цифровой идентификатор в формате SHA-1 | B1063D243F5680A82740BE1D8C9B65027E39DF43 |
Таблица 2 - Основные метрологические характеристики системы
| Наименование характеристики | Значение |
| Диапазон измерений переменного электрического напряжения, мВ | от 0,2 до 3,4 |
| Диапазон частот, Гц | от 20 до 30000 |
| Пределы допускаемой приведенной погрешности измерений переменного электрического напряжения, % | ±1 |
| Число каналов измерений переменного электрического напряжения | 72 |
| Диапазон измерений частоты, Гц | от 200 до 8000 |
| Пределы допускаемой приведенной погрешности измерений частоты, % | ±0,3 |
| Число каналов измерений частоты | 2 |
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока (устройства УП совместно с УСП), В | 220 ± 22 +27 |
| 1 | 2 |
| Габаритные размеры, мм, не более Устройства УСП | |
| -диаметр | 82 |
| -длина | 123,7 |
| Устройства УП | |
| -диаметр | 128 |
| -длина | 147 |
| Блока интерфейсного | |
| -высота | 48 |
| -ширина | 126 |
| -длина | 176 |
| Масса, кг, не более | |
| - устройства УСП | 0,55 |
| - устройства УП | 0,90 |
| - блока интерфейсного | 0,92 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, | от 45 до 75 |
| Средний срок службы, лет | 10 |
| Диапазон номинальных значений входного сопротивления каналов измерений переменного электрического напряже | |
| ния, Ом | от 50 до 350 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество, шт./экз. |
| Система контрольно-измерительная СКИ «АГАТ-72» в составе: Устройство УСП-72 Устройство УП-72 Блок интерфейсный БИ-50 Модуль охлаждения | ТВРП.468213.043 | 1 |
| Руководство по эксплуатации | ТВРП.468213.043 РЭ | 1 |
| Паспорт | ТВРП.468213.043 ПС | 1 |
| Методика поверки | МП 4.34.015-2020 | 1 |
| Программное обеспечение (пакет тестовых программ системы) | Яи.ТВРП.00161-01 91 01 Программный комплекс СКИ «АГАТ-72» Инсталляционный модуль | 1 на электронном носителе, в соответствии с заказом |
осуществляется по документу МП 4.34.015-2020 «ГСИ. Системы контрольно-измерительные СКИ «АГАТ-72». Методика поверки», утверждённому ФГУП «ЦАГИ» 06.07.2020 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2 109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 (калибратор-вольтметр Н4-12, регистрационный номер 37463-08);
Генератор сигналов низкочастотный прецизионный Г3-110, регистрационный номер
5460-76;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системама контрольноизмерительным СКИ «АГАТ-72»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-1 до 2-109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
