| Номер в госреестре | 80478-20 |
| Наименование СИ | Модули |
| Обозначение типа СИ | 366057, 383501, 383500, 383525, 383526 |
| Изготовитель | Samoa Industrial, S.A., Испания |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули 366057, 383501, 383500, 383525, 383526 (далее - модули) предназначены для преобразований объёмного расхода жидкостей в различных технологических процессах.
Принцип действия модулей основан на измерении количества оборотов овальных шестерней, вращаемых потоком жидкости, проходящей через измерительную камеру. Каждый оборот шестерни вытесняет строго определенный объем жидкости. Таким образом, количество оборотов шестерней пропорционально значению расхода жидкости, прошедшему через модуль.
Конструктивно модуль состоит из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой корпус с измерительной камерой, внутрь которой помещены овальные шестерни. При вращении шестерней магнит на каждом конце шестерни бесконтактно через стенку корпуса активирует геркон, который формирует электрические импульсы напряжения электрического тока пропорционально измеряемому расходу.
Модули применятся для установки непосредственно в распределительный трубопровод. Модули выпускаются в пяти модификациях отличающихся диапазоном измеряемого расхода жидкости: 366057, 383501, 383500, 383525, 383526.

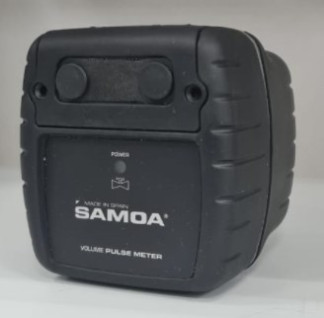

Общий вид модулей представлен на рисунке 1.
1
II
•м
MvifVt ""
в) модификации 383501, 385500 Рисунок 1 - Общий вид модулей Пломбирование не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований объемного расхода жидкости, л/мин: | |
| - для модификации 366057 | от 18 до 36 |
| - для модификаций 383501, 385500 | 15±1 |
| - для модификаций 383525, 383526 | 25±0,5 |
| Пределы допускаемой относительной погрешности преобразований объемного расхода жидкости, %: | |
| - для модификации 366057 | ±1,0 |
| - для модификаций 383501, 385500 | ±1,0 |
| - для модификаций 383525, 383526 | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, мм: - для модификации 366057 - для модификаций 383501, 385500 - для модификаций 383525, 383526 | 20 20 12 |
| Максимальное рабочие давление среды, МПа, не более | 10 |
| Напряжение питания от источника постоянного тока, В | от 10 до 30 |
| Измеряемая среда | вода, масло, гликоль, растворы охладителей |
| Температура измеряемой жидкостной среды, °С | от 0 до +60 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 145x134x173 |
| Масса, кг, не более | 1,6 |
| Рабочие условия измерений: - температура окружающей среды, °С | от 0 до +60 |
| - относительная влажность воздуха при температуре окружающей среды +21 °С, %, не более | 85 |
| - атмосферное давление, кПа | от 92 до 104 |
| Средняя наработка на отказ, ч | 90 000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность модулей
| Наименование и условное обозначение | Обозначение | Количество |
| Модуль | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-240-20 | 1 экз. |
осуществляется в соответствии с документом ИЦРМ-МП-240-20 «ГСИ. Модули 366057, 383501,
383500, 383525, 383526. Методика поверки», утверждённым ООО «ИЦРМ» 18.09.2020 г. Основные средства поверки:
- установка расходомерная массовая УРМ Теплоком-150-0,1/0,05 (регистрационный номер в Федеральном информационном фонде 43207-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 201 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
