| Номер в госреестре | 80483-20 |
| Наименование СИ | Источники питания постоянного тока программируемые двунаправленные |
| Обозначение типа СИ | EAPSB |
| Изготовитель | EA Elektro-Automatik GmbH & Co. KG, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока программируемые двунаправленные EA-PSB (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока, электрической мощности (в режиме источника питания постоянного тока), для установки напряжения и силы постоянного тока, электрической мощности за счет формирования сопротивления
электрического тока (в режиме электронной нагрузки).
Принцип действия источников в режиме источника питания постоянного тока основан на преобразовании напряжения питания переменного тока в стабилизированные силу и напряжение постоянного тока на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер.
Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели источников, или с помощью цифровой клавиатуры, а также при помощи встроенных цифровых (USB, Ethernet (серия EA-PSB 10000)), опциональных цифровых и аналогового интерфейсов (0-5 В или 0-10 В) при дистанционном режиме. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном жидкокристаллическом дисплее (далее - ЖК-дисплей).
Источники имеют встроенный генератор функций. Генератор функций обеспечивает воспроизведение прямоугольных, треугольных, трапецеидальных, синусоидальных, нарастающих сигналов и сигналов произвольной формы без нормируемых метрологических характеристик.
Источники выпускаются в сериях EA-PSB 9000 и EA-PSB 10000, отличающихся диапазонами воспроизводимой/измеряемой электрической мощности и габаритными размерами.
Структура условного обозначения модификаций источников:
EA-PSB □□□□□-□□□□ QU
1 2 3 4 5
1 - наименование типа;
2 - обозначение серии:
9 - серия EA-PSB 9000;
1 - серия EA-PSB 10000;
3 - номинальное значение напряжения постоянного тока;
4 - номинальное значение силы постоянного тока;
5 - высота корпуса (на лицевой панели корпуса не маркируется):
3U - высота корпуса три юнита (133 мм);
4U - высота корпуса четыре юнита (177 мм).
На маркировочную наклейку источников наносится следующая информация: модификация, заводской номер, параметры питания, диапазоны воспроизведений/измерений силы и напряжения постоянного тока, максимальная электрическая мощность, высота корпуса, данные об изготовителе.

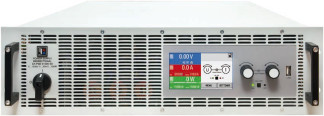

Общий вид источников с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунке 1.
Место
пломбирования
Место нанесения знака поверки
Место
пломбирования
б) серия EA-PSB 10000
от несанкционированного доступа
Источники имеют встроенное и внешнее программное обеспечение (далее - ПО). Внешнее ПО не является метрологически значимым и предназначено для дистанционного управления источниками.
Встроенное ПО является метрологически значимым и служит для управления режимами работы и выбора вспомогательных функций. Метрологические характеристики источников нормированы с учетом влияния встроенного ПО. ПО защищено от преднамеренных изменений с помощью пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KE |
| Номер версии (идентификационный номер) ПО, не ниже | V1.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики источников в режиме источника питания постоянного тока
| Серия | Модификация | Номинальные значения | Диапазон воспроизведений | Уровень пульсаций напряжения, мВ (амп/скз)*, не более | ||||
| напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | |||
| EA-PSB 10000 | EA-PSB 10060-1000 4U | 60 | 1000 | 30 | от 0,1 до 60 | от 0,001 до 1000 | от 1 до 30 | 480/37 |
| EA-PSB 10080-1000 4U | 80 | 1000 | 30 | от 0,1 до 80 | от 0,001 до 1000 | от 1 до 30 | 480/37 | |
| EA-PSB 10200-420 4U | 200 | 420 | 30 | от 0,1 до 200 | от 0,001 до 420 | от 1 до 30 | 450/60 | |
| EA-PSB 10360-240 4U | 360 | 240 | 30 | от 0,1 до 360 | от 0,001 до 240 | от 1 до 30 | 480/83 | |
| EA-PSB 10500-180 4U | 500 | 180 | 30 | от 0,1 до 500 | от 0,001 до 180 | от 1 до 30 | 525/105 | |
| EA-PSB 10750-120 4U | 750 | 120 | 30 | от 0,1 до 750 | от 0,001 до 120 | от 1 до 30 | 1200/300 | |
| EA-PSB 11000-80 4U | 1000 | 80 | 30 | от 0,1 до 1000 | от 0,001 до 80 | от 1 до 30 | 2400/450 | |
| EA-PSB 9000 | EA-PSB 9060-120 3U | 60 | 120 | 5 | от 0,1 до 60 | от 0,001 до 120 | от 0,2 до 5 | 200/16 |
| EA-PSB 9080-120 3U | 80 | 120 | 5 | от 0,1 до 80 | от 0,001 до 120 | от 0,2 до 5 | 200/16 | |
| EA-PSB 9200-70 3U | 200 | 70 | 5 | от 0,1 до 200 | от 0,001 до 70 | от 0,2 до 5 | 300/40 | |
| EA-PSB 9360-40 3U | 360 | 40 | 5 | от 0,1 до 360 | от 0,001 до 40 | от 0,2 до 5 | 320/55 | |
| EA-PSB 9500-30 3U | 500 | 30 | 5 | от 0,1 до 500 | от 0,001 до 30 | от 0,2 до 5 | 350/70 | |
| EA-PSB 9750-20 3U | 750 | 20 | 5 | от 0,1 до 750 | от 0,001 до 20 | от 0,2 до 5 | 800/200 | |
| EA-PSB 9060-240 3U | 60 | 240 | 10 | от 0,1 до 60 | от 0,001 до 240 | от 0,3 до 10 | 320/25 | |
| EA-PSB 9080-240 3U | 80 | 240 | 10 | от 0,1 до 80 | от 0,001 до 240 | от 0,3 до 10 | 320/25 | |
| EA-PSB 9200-140 3U | 200 | 140 | 10 | от 0,1до 200 | от 0,001 до 140 | от 0,3 до 10 | 300/40 | |
| EA-PSB 9360-80 3U | 360 | 80 | 10 | от 0,1 до 360 | от 0,001 до 80 | от 0,3 до 10 | 320/55 | |
| EA-PSB 9500-60 3U | 500 | 60 | 10 | от 0,1 до 500 | от 0,001 до 60 | от 0,3 до 10 | 350/70 | |
| EA-PSB 9750-40 3U | 750 | 40 | 10 | от 0,1 до 750 | от 0,001 до 40 | от 0,3 до 10 | 800/200 | |
| EA-PSB 9060-360 3U | 60 | 360 | 15 | от 0,1 до 60 | от 0,001 до 360 | от 0,5 до 15 | 320/25 | |
| EA-PSB 9080-360 3U | 80 | 360 | 15 | от 0,1 до 80 | от 0,001 до 360 | от 0,5 до 15 | 320/25 | |
| EA-PSB 9200-210 3U | 200 | 210 | 15 | от 0,1 до 200 | от 0,001 до 210 | от 0,5 до 15 | 300/40 | |
| EA-PSB 9360-120 3U | 360 | 120 | 15 | от 0,1 до 360 | от 0,001 до 120 | от 0,5 до 15 | 320/55 | |
| EA-PSB 9500-90 3U | 500 | 90 | 15 | от 0,1 до 500 | от 0,001 до 90 | от 0,5 до 15 | 350/70 | |
| EA-PSB 9750-60 3U | 750 | 60 | 15 | от 0,1 до 750 | от 0,001 до 60 | от 0,5 до 15 | 800/200 | |
| EA-PSB 91000-40 3U | 1000 | 40 | 15 | от 0,1 до 1000 | от 0,001 до 40 | от 0,5 до 15 | 1600/350 | |
Продолжение таблицы 2
| Серия | Модификация | Номинальные значения | Диапазон воспроизведений | Уровень пульсаций напряжения, мВ (амп/скз)*, не более | ||||
| напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | |||
| EA-PSB 9000 | EA-PSB 9060-120 3U** | 60 | 120 | 2,5 | от 0,1 до 60 | от 0,001 до 120 | от 0,1 до 2,5 | 200/16 |
| EA-PSB 9080-120 3U** | 80 | 120 | 2,5 | от 0,1 до 80 | от 0,001 до 120 | от 0,1 до 2,5 | 200/16 | |
| EA-PSB 9200-70 3U** | 200 | 70 | 2,5 | от 0,1 до 200 | от 0,001 до 70 | от 0,1 до 2,5 | 300/40 | |
| EA-PSB 9360-40 3U** | 360 | 40 | 2,5 | от 0,1 до 360 | от 0,001 до 40 | от 0,1 до 2,5 | 320/55 | |
| EA-PSB 9500-30 3U** | 500 | 30 | 2,5 | от 0,1 до 500 | от 0,001 до 30 | от 0,1 до 2,5 | 350/70 | |
| EA-PSB 9750-20 3U** | 750 | 20 | 2,5 | от 0,1 до 750 | от 0,001 до 20 | от 0,1 до 2,5 | 800/200 | |
| * Значения пульсаций нормированы в среднеквадратических значениях (скз) для диапазона частот от 0 до 300 кГц, в амплитудных значениях (амп) для диапазона частот от 0 до 20 МГ ц. ** Маломощные источники 2,5 кВт с однофазным электрическим питанием. | ||||||||
| Наименование характеристики | Значение для серии | |
| EA-PSB 9000 | EA-PSB 10000 | |
| Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока, % | ±0,1 | ±0,05 |
| Нестабильность напряжения постоянного тока на выходе, вызванная изменением нагрузки от 0 до 100 %, % от номинального значения | ±0,05 | |
| Нестабильность напряжения постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения | ±0,02 | |
| Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, %/ оС | ±0,01 | |
| Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока, % | ±0,2 | ±0,1 |
| Нестабильность силы постоянного тока на выходе, вызванная изменением нагрузки от 0 до 100 %, % от номинального значения | ±0,15 | |
| Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения | ±0,05 | |
Продолжение таблицы 3
| Наименование характеристики | Значение для серии | |
| EA-PSB 9000 | EA-PSB 10000 | |
| Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, %/ оС | ±0,01 | |
| Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений электрической мощности, % | ±1 | ±0,3 |
| Нестабильность электрической мощности на выходе, вызванная изменением нагрузки от 10 до 90 %, % от номинального значения | ±0,75 | |
| Нестабильность электрической мощности на выходе, вызванная изменением напряжения питания на ±10 %, % от номинального значения | ±0,05 | |
| Серия | Модификация | Номинальные значения | Диапазон установки | Диапазон формирования электрического сопротивления, Ом | ||||
| напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | |||
| EA-PSB 10000 | EA-PSB 10060-1000 4U | 60 | 1000 | 30 | от 0,1 до 60 | от 0,001 до 1000 | от 1 до 30 | от 0,003 до 5 |
| EA-PSB 10080-1000 4U | 80 | 1000 | 30 | от 0,1 до 80 | от 0,001 до 1000 | от 1 до 30 | от 0,003 до 5 | |
| EA-PSB 10200-420 4U | 200 | 420 | 30 | от 0,1 до 200 | от 0,001 до 420 | от 1 до 30 | от 0,0165 до 25 | |
| EA-PSB 10360-240 4U | 360 | 240 | 30 | от 0,1 до 360 | от 0,001 до 240 | от 1 до 30 | от 0,05 до 90 | |
| EA-PSB 10500-180 4U | 500 | 180 | 30 | от 0,1 до 500 | от 0,001 до 180 | от 1 до 30 | от 0,08 до 170 | |
| EA-PSB 10750-120 4U | 750 | 120 | 30 | от 0,1 до 750 | от 0,001 до 120 | от 1 до 30 | от 0,2 до 370 | |
| EA-PSB 11000-80 4U | 1000 | 80 | 30 | от 0,1 до 1000 | от 0,001 до 80 | от 1 до 30 | от 0,4 до 650 | |
| EA-PSB 9000 | EA-PSB 9060-120 3U | 60 | 120 | 5 | от 0,1 до 60 | от 0,001 до 120 | от 0,2 до 5 | от 0,02 до 25 |
| EA-PSB 9080-120 3U | 80 | 120 | 5 | от 0,1 до 80 | от 0,001 до 120 | от 0,2 до 5 | от 0,02 до 25 | |
| EA-PSB 9200-70 3U | 200 | 70 | 5 | от 0,1 до 200 | от 0,001 до 70 | от 0,2 до 5 | от 0,1 до 150 | |
| EA-PSB 9360-40 3U | 360 | 40 | 5 | от 0,1 до 360 | от 0,001 до 40 | от 0,2 до 5 | от 0,3 до 520 | |
| EA-PSB 9500-30 3U | 500 | 30 | 5 | от 0,1 до 500 | от 0,001 до 30 | от 0,2 до 5 | от 0,5 до 1000 | |
| EA-PSB 9750-20 3U | 750 | 20 | 5 | от 0,1 до 750 | от 0,001 до 20 | от 0,2 до 5 | от 1,2 до 2200 | |
| EA-PSB 9060-240 3U | 60 | 240 | 10 | от 0,1 до 60 | от 0,001 до 240 | от 0,3 до 10 | от 0,01 до 13 | |
| EA-PSB 9080-240 3U | 80 | 240 | 10 | от 0,1 до 80 | от 0,001 до 240 | от 0,3 до 10 | от 0,01 до 13 | |
| EA-PSB 9200-140 3U | 200 | 140 | 10 | от 0,1до 200 | от 0,001 до 140 | от 0,3 до 10 | от 0,05 до 75 | |
Продолжение таблицы 4
| Серия | Модификация | Номинальные значения | Диапазон установки | Диапазон формирования электрического сопротивления, Ом | ||||
| напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | напряжения постоянного тока, В | силы постоянного тока, А | электрической мощности, кВт | |||
| EA-PSB 9000 | EA-PSB 9360-80 3U | 360 | 80 | 10 | от 0,1 до 360 | от 0,001 до 80 | от 0,3 до 10 | от 0,15 до 260 |
| EA-PSB 9500-60 3U | 500 | 60 | 10 | от 0,1 до 500 | от 0,001 до 60 | от 0,3 до 10 | от 0,25 до 500 | |
| EA-PSB 9750-40 3U | 750 | 40 | 10 | от 0,1 до 750 | от 0,001 до 40 | от 0,3 до 10 | от 0,6 до 1100 | |
| EA-PSB 9060-360 3U | 60 | 360 | 15 | от 0,1 до 60 | от 0,001 до 360 | от 0,5 до 15 | от 0,006 до 10 | |
| EA-PSB 9080-360 3U | 80 | 360 | 15 | от 0,1 до 80 | от 0,001 до 360 | от 0,5 до 15 | от 0,006 до 10 | |
| EA-PSB 9200-210 3U | 200 | 210 | 15 | от 0,1 до 200 | от 0,001 до 210 | от 0,5 до 15 | от 0,033 до 50 | |
| EA-PSB 9360-120 3U | 360 | 120 | 15 | от 0,1 до 360 | от 0,001 до 120 | от 0,5 до 15 | от 0,1 до 180 | |
| EA-PSB 9500-90 3U | 500 | 90 | 15 | от 0,1 до 500 | от 0,001 до 90 | от 0,5 до 15 | от 0,16 до 340 | |
| EA-PSB 9750-60 3U | 750 | 60 | 15 | от 0,1 до 750 | от 0,001 до 60 | от 0,5 до 15 | от 0,4 до 740 | |
| EA-PSB 91000-40 3U | 1000 | 40 | 15 | от 0,1 до 1000 | от 0,001 до 40 | от 0,5 до 15 | от 0,8 до 1300 | |
| EA-PSB 9060-120 3U* | 60 | 120 | 2,5 | от 0,1 до 60 | от 0,001 до 120 | от 0,1 до 2,5 | от 0,02 до 25 | |
| EA-PSB 9080-120 3U* | 80 | 120 | 2,5 | от 0,1 до 80 | от 0,001 до 120 | от 0,1 до 2,5 | от 0,02 до 25 | |
| EA-PSB 9200-70 3U* | 200 | 70 | 2,5 | от 0,1 до 200 | от 0,001 до 70 | от 0,1 до 2,5 | от 0,1 до 150 | |
| EA-PSB 9360-40 3U* | 360 | 40 | 2,5 | от 0,1 до 360 | от 0,001 до 40 | от 0,1 до 2,5 | от 0,3 до 520 | |
| EA-PSB 9500-30 3U* | 500 | 30 | 2,5 | от 0,1 до 500 | от 0,001 до 30 | от 0,1 до 2,5 | от 0,5 до 1000 | |
| EA-PSB 9750-20 3U* | 750 | 20 | 2,5 | от 0,1 до 750 | от 0,001 до 20 | от 0,1 до 2,5 | от 1,2 до 2200 | |
| * Маломощные источники 2,5 кВт с однофазным электрическим питанием. | ||||||||
Таблица 5 - Метрологические характеристики источников в режиме электронной нагрузки
| Наименование характеристики | Значение для серии | |
| EA-PSB 9000 | EA-PSB 10000 | |
| Пределы допускаемой приведенной (к номинальному значению) основной погрешности установки напряжения постоянного тока, % | ±0,1 | ±0,05 |
| Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности установки напряжения постоянного тока, вызванной изменением напряжения питания на ±10 %, % от номинального значения | ±0,02 | |
| Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности установки напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, %/ оС | ±0,01 | |
Продолжение таблицы 5
| Наименование характеристики | Значение для серии | |
| EA-PSB 9000 | EA-PSB 10000 | |
| Пределы допускаемой приведенной (к номинальному значению) основной погрешности установки силы постоянного тока, % | ±0,2 | ±0,1 |
| Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности установки силы постоянного тока, вызванной изменением напряжения питания на ±10 %, % от номинального значения | ±0,05 | |
| Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности установки силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, %/ оС | ±0,01 | |
| Пределы допускаемой приведенной (к номинальному значению) основной погрешности установки электрической мощности, % | ±1 | ±0,3 |
Пределы допускаемой приведенной (к номинальному значению) дополнительной погрешности установки электрической мощности, вызванной изменением напряжения питания на ±10 %, % от номинального значения
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение для исполнения | ||||
| EA-PSB 9060-120 3U* EA-PSB 9080-120 3U* EA-PSB 9200-70 3U* EA-PSB 9360-40 3U* EA-PSB 9500-30 3U* EA-PSB 9750-20 3U* | EA-PSB 10060-1000 4U EA-PSB 10080-1000 4U EA-PSB 10200-420 4U EA-PSB 10360-240 4U EA-PSB 10500-180 4U EA-PSB 10750-120 4U EA-PSB 11000-80 4U | EA-PSB 9060-120 3U EA-PSB 9080-120 3U EA-PSB 9200-70 3U EA-PSB 9360-40 3U EA-PSB 9500-30 3U EA-PSB 9750-20 3U | EA-PSB 9060-240 3U EA-PSB 9080-240 3U EA-PSB 9200-140 3U EA-PSB 9360-80 3U EA-PSB 9500-60 3U EA-PSB 9750-40 3U | EA-PSB 9060-360 3U EA-PSB 9080-360 3U EA-PSB 9200-210 3U EA-PSB 9360-120 3U EA-PSB 9500-90 3U EA-PSB 9750-60 3U EA-PSB 91000-40 3U | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 195,5 до 264,5 от 45 до 66 | от 342 до 528 от 45 до 66 | от 360 до 528 от 45 до 66 | от 360 до 528 от 45 до 66 | от 360 до 528 от 45 до 66 |
| Количество фаз входного электрического питания | 1 фаза | 3 фазы | 2 фазы | 3 фазы | 3 фазы |
Продолжение таблицы 6
| Наименование характеристики | Значение для исполнения | ||||
| EA-PSB 9060-120 3U* EA-PSB 9080-120 3U* EA-PSB 9200-70 3U* EA-PSB 9360-40 3U* EA-PSB 9500-30 3U* EA-PSB 9750-20 3U* | EA-PSB 10060-1000 4U EA-PSB 10080-1000 4U EA-PSB 10200-420 4U EA-PSB 10360-240 4U EA-PSB 10500-180 4U EA-PSB 10750-120 4U EA-PSB 11000-80 4U | EA-PSB 9060-120 3U EA-PSB 9080-120 3U EA-PSB 9200-70 3U EA-PSB 9360-40 3U EA-PSB 9500-30 3U EA-PSB 9750-20 3U | EA-PSB 9060-240 3U EA-PSB 9080-240 3U EA-PSB 9200-140 3U EA-PSB 9360-80 3U EA-PSB 9500-60 3U EA-PSB 9750-40 3U | EA-PSB 9060-360 3U EA-PSB 9080-360 3U EA-PSB 9200-210 3U EA-PSB 9360-120 3U EA-PSB 9500-90 3U EA-PSB 9750-60 3U EA-PSB 91000-40 3U | |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 483x133x775 | 483x177x760 | 483x133x775 | 483x133x775 | 483x133x775 |
| Масса, кг, не более | 18 | 56 | 18 | 25 | 32 |
| Нормальные условия | |
| измерений: | |
| - температура окружающей | |
| среды, оС | от +18 до +28 |
| - относительная влажность, % | от 30 до 80 |
| Рабочие условия измерений: | |
| - температура окружающей | |
| среды, оС | от 0 до +50 |
| - относительная влажность, | |
| %, не более | 80 (без конденсации влаги) |
| Средняя наработка на | |
| отказ, ч: | |
| - при температуре | |
| окружающей среды +25 оС | 70000 |
| - при температуре | |
| окружающей среды +40 оС | 50000 |
| * Маломощные источники 2,5 кВт с однофазным электрическим питанием. | |
наносится на лицевую панель источников в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока программируемый двунаправленный EA-PSB | - | 1 шт. |
| USB-флеш-накопитель с внешним ПО и руководством по эксплуатации | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-111-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-111-20 «ГСИ. Источники питания постоянного тока программируемые двунаправленные EA-PSB. Методика поверки», утверждённому ООО «ИЦРМ» 20.03.2020 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- мультиметр цифровой прецизионный 8508А (регистрационный номер в Федеральном информационном фонде 25984-08);
- шунты измерительные стационарные взаимозаменяемые 75ШС и 75ШСМ (регистрационный номер в Федеральном информационном фонде 26907-04);
- шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (регистрационный номер в Федеральном информационном фонде 24112-02);
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 24112-02);
- осциллограф цифровой АКИП-4115 (регистрационный номер в Федеральном информационном фонде 51561-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус источника, как показано на рисунке 1, и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 37 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
