| Номер в госреестре | 80509-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-2000, РВС-1000, РВС-700 |
| Изготовитель | Ростовский котельно-механический завод, г. Ростов-на-Дону |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-2000, РВС-1000, РВС-700 предназначены для измерения объема, приема, хранения и отпуска светлых нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-2000, заводской №12; РВС-1000 заводские №№1027а/2, 2351а/3; РВС-700 заводские №№1009а/5, 4626/30 расположены на площадке Ряжской нефтебазы, 391910, Рязанская обл., г. Ряжск, ул. Ильича, д. 80.

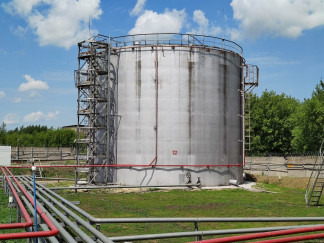

Общий вид резервуаров представлен на рисунках 1 - 3.
Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-700
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-2000, РВС-1000, РВС-700 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-2000 №12 | РВС-1000 №1027а/2; №2351а/3 | РВС-700 №1009а/5 №4626/30 | |
| Номинальная вместимость резервуара при температуре +20 оС, м3 | 2000 | 1000 | 7000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ± 0,2 | ± 0,2 | ± 0,2 |
Таблица 2 - Основные технические характеристики
| Значение | |||
| Характеристика | РВС-2000 №12 | РВС-1000 №1027а/2; №2351а/3 | РВС-700 №1009а/5 №4626/30 |
| Габаритные размеры, мм, не более - диаметр основания | 15130 | 12360 | 10450 |
| - высота | 12005 | 8790 | 8780 |
| Условия эксплуатации: Температура окружающей среды, оС | От - 50 до + 40 |
наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измрений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-2000 | 1 шт |
| Резервуар вертикальный стальной цилиндрический | РВС-1000 | 2 шт |
| Резервуар вертикальный стальной цилиндрический | РВС-700 | 2 шт |
| Технический паспорт резервуара | - | 5 шт |
осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20Н2К (регистрационный № 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный № 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;
- линейка измерительная металлическая (регистрационный № 20048-05) метрологические характеристики: диапазон измерений от 0 до 500 мм;
- толщиномер ультразвуковой ТУЗ-5 (регистрационный № 49184-12) метрологические характеристики: диапазон измерений от 0,6 до 300 мм, погрешность ±(0,1+0,05*Н) мм, где Н - значение измеренной толщины;
- теодолит 4Т30П (регистрационный № 5305-95) метрологические характеристики: диапазон измерения вертикальных углов от - 55° до + 60°, погрешность 30”;
- штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-150-0,01 (регистрационный № 26938-04) метрологические характеристики: диапазон измерений от 0 до 150 мм, погрешность ± 0,03 мм;
- нивелир с компенсатором VEGA L30 (регистрационный № 34006-07) метрологические характеристики: допускаемое СКО на 1 км двойного хода не более 2 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000, РВС-1000, РВС-700
Приказ Росстандарта № 256 от 7 февраля 2018 года об утверждении «Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
