| Номер в госреестре | 80510-20 |
| Наименование СИ | Уровнемеры волноводные радарные |
| Обозначение типа СИ | Eclipse 700 |
| Изготовитель | "Magnetrol International n.v.", Бельгия; "Magnetrol International Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры волноводные радарные Eclipse 700 (далее по тексту - уровнемеры) предназначены для измерений уровня жидких сред и уровня раздела сред жидкостей.
Принцип работы уровнемеров основан на измерении времени распространения электромагнитного импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды или границы раздела измеряемых сред, переводе его в расстояние и дальнейшем преобразовании в выходной аналоговый сигнал силы постоянного тока и выходной цифровой сигнал.
Уровнемеры состоят из электронного блока и зонда, которые соединены между собой.
Электронный блок включает в себя:
- съёмный жидкокристаллический (далее по тексту - ЖК) дисплей (при наличии), отображающий измеренные величины, обеспечивающий навигацию по меню и отображение эхо-кривой. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемеров;
- разъемы для подсоединения проводных интерфейсов передачи данных в виде аналогового сигнала силы постоянного тока с коммуникацией по протоколам HART;
- микроконтроллер с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды, и по рассчитанному уровню вычисляющего объём среды (при наличии градуировочной таблицы).
Встроенное программное обеспечение (далее по тексту - ПО) уровнемеров подавляет и игнорирует ложные эхо-сигналы путём переменного распределения порогового значения по длине зонда, информирует о росте налипания (необходимости прочистки зонда) путем отслеживания роста во времени величины ложного сигнала, компенсирует замедления распространения волн в условиях пара по заданному значению диэлектрической проницаемости, совершает самодиагностику (информирует о низком напряжении, слабом эхо-сигнале, необходимости настройки аналогового выхода и т.д.). Для настройки и обслуживания уровнемеров по протоколу HART c персонального компьютера используется внешнее ПО «PACTware».
Зонды конструктивно подразделяются на 3 три вида: коаксиальные, одностержневые жесткие, однотросовые гибкие.
Зонды выпускаются в модификациях 7zF, 7z1, 7zT, 7zP, которые отличаются различными условиями эксплуатации, диапазонами измерений, классами точности и конструкциями зондов.

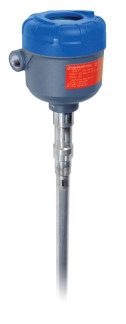

Общий вид уровнемеров и варианты зондов представлены на рисунке 1. Пломбирование уровнемеров не предусмотрено.
а) общий вид электронного блока уровнемеров
б) общий вид зондов уровнемеров
Рисунок 1 - Общий вид уровнемеров
Уровнемеры содержат встроенное ПО и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- измерение расстояния до верхнего уровня жидких и сыпучих сред и до границы раздела сред жидкостей, вычисление объема емкости по заранее введенным характеристикам;
- формирование выходного аналогового сигнала силы постоянного тока и выходного цифрового сигналов;
- настройку и диагностику аппаратной части уровнемеров.
Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.
Уровнемеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.
Идентификационные данные встроенного ПО уровнемеров представлены в таблице 1.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MODEL 700 HT |
| Номер версии (идентификационный номер) ПО | не ниже 1.1fA |
Основные метрологические и технические характеристики уровнемеров приведены в таблицах 2-3.
Таблица 2 - Основные метрологические характеристики уровнемеров
| Наименование характеристики | Значение |
| Диапазоны длин изготавливаемых зондов L в зависимости от модификаций уровнемеров и конструкции зонда, мм: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом. | от 300 до 6100 от 300 до 6100 от 600 до 6100 от 1000 до 30000 |
| Диапазон измерений уровня, в зависимости от модификаций уровнемеров, мм: - уровнемеры модификаций 7zP c коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом. | от 0* до L от 0* до L от 0* до L-100 от 0* до L-100 |
| Диапазон измерений уровня границы раздела сред жидкостей, в зависимости от модификаций уровнемеров, мм: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом. | от 50* до L-50 от 50* до L-50 от 50* до L-150 от 50* до L-150 |
Лист № 4 Всего листов 6
продолжение таблицы 2_
| Пределы допускаемой основной абсолютной погрешности измерений и преобразований уровня жидких и сыпучих сред, мм | ±2 |
| Пределы допускаемой основной абсолютной погрешности измерений границы раздела жидких сред, мм | ±10 |
| Примечание * нижнее значение диапазона измерений определяется конструктивным исполнением зонда | |
Таблица 3 - Основные технические характеристики уровнемеров
| Диапазон температур измеряемой среды, в зависимости от модификаций уровнемеров, °С: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом. | от -196 до +200 от -40 до +200 от -40 до +200 от -40 до +200 |
| Максимальное рабочее избыточное давление измеряемой среды, в зависимости от модификации уровнемера, МПа: - уровнемеры модификаций 7zP с коаксиальным зондом; - уровнемеры модификаций 7zT с коаксиальным зондом; - уровнемеры модификаций 7zF с одностержневым жестким зондом; - уровнемеры модификаций 7z1 с однотросовым гибким зондом. | 43,1 7 7 7 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 |
| Выходной цифровой сигнал | HART |
| Напряжение питания постоянного тока, В | от 11 до 36 |
| Потребляемая мощность, Вт, не более | 1 |
| Масса электронного блока уровнемеров, кг, не более | 1,8 |
| Габаритные размеры электронного блока уровнемеров (высотахширинахглубина), мм, не более | 137х123х116 |
| Нормальные условия измерений: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %. | от +15 до +25 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С; - относительная влажности окружающего воздуха (без конденсации), %. | от -60 до +80* от 0 до 99 |
| Средний срок службы, лет, не менее | 25 |
| Средняя наработка на отказ, ч, не менее | 900 000 |
| Маркировка взрывозащиты | II 1 G Ex ia IIC T4 Ga |
| Степень защиты электронного блока по ГОСТ 14254-2015 | IP 67 |
| Примечание * - при температуре ниже минус 20 °С и выше плюс 70 °С показания на ЖК-дисплее датчика могут быть трудноразличимы, скорость обновления показаний снижается. | |
наносится на наклейку, закрепленную на корпусе уровнемеров методом типографским способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер волноводный радарный | Eclipse 700 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 192/06-2020 | 1 экз. |
| Комплект монтажных частей* | - | 1 шт. |
| Примечание *- поставляется по заказу | ||
осуществляется по документу МП-192/06-2020 «Уровнемеры волноводные радарные Eclipse 700. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 24.08.2020 г. Основные средства поверки:
- установка уровнемерная соответствующая рабочему эталону 3 разряда в соответствии с приказом Росстандарта от 30.12.2019 г. №3459 (часть 1), диапазон воспроизведений единицы длины от 0 до 30 м, пределы допускаемой абсолютной погрешности ±0,65 мм;
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- рулетка измерительная металлическая с лотом соответствующей рабочему эталону 2 разряда в соответствии с приказом Росстандарта от 30.12.2019 г. №3459 (часть 1), диапазон воспроизведений единицы длины от 0 до 30 м, пределы допускаемой абсолютной погрешности ± (0,30+0,15(L-1)), мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
приведены в эксплуатационном документе.
Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов Техническая документация Magnetrol International n.v., Бельгия
